| الاسم التجاري: | IWAVE |
| رقم الطراز: | FIM-2430 |
| الـ MOQ: | 1 مجموعة |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
30 كيلومتر طائرات بدون طيار فيديو ومعلومات تحكم الطيران الراديو الروابط
FIM-2430 هو جهاز إرسال للفيديو عالية الدقة بدون طيار على مسافة طويلة 30-35 كم ونقل بيانات TTL مزدوجة. تم تصميمه الجديد على أساس تعديل TDD-OFDM. تردد عمله 2.402-2.478Ghz قابلة للتعديل بواسطة البرنامجإنه إيثيرنت ونقل بيانات ثنائي الاتجاه مع تأخير 50ms لفيديو 1080P.
إنه تصميم خاص لتطبيق الطائرات بدون طيار بحجم صغير ووزن خفيف ((146g).
الخصائص
Ø الجو إلى الأرض 30-35km (LOS) بجودة فيديو أفضل 1080P
Ø ضغط الفيديو تكنولوجيا H.264 + خوارزميات H.265
Ø دعم البيانات الفيديو والثنائية للاتجاهين
Ø دعم (بيكس هوك 2) /كوب/ف24.8/4 ، أوبم 28
Ø دعم TTL/MAVLINK/Telemetry/TCP/IP/UDP عبر منفذ Ethernet
Ø دعم كل من HDMI و IP الكاميرا متصلة في نفس الوقت.
Ø تأخير 50ms لفيديو 1080P
توفير التحكم والقياس عن بعد والحمولة الفعالة والفيديو الإرسال ثنائي الاتجاه في قناة RF واحدة لمسافة 30 كم
مسافة نقل طويلة وقدرة تقسيم قوية، في الوقت الحقيقي والبطء المنخفض، الاتصال عالية السرعة.
تقنية التصنيع المتحكم بالعدد المتحكم بالعدد المتحكم بالعدد المتحكم بالعدد المتحكم بالعدد

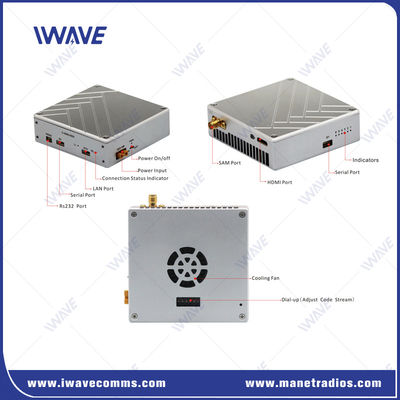

واجهة
التطبيق
مصممة خصيصا للطائرات بدون طيار من الجو إلى الأرض لوس 30 كم HD الفيديو والبيانات نقل التحكم في الطيران للصور الجوية، الأخبار، الأحداث الرياضية، التحقيقات الخفية، مراقبة الفيديو،بث الفيديو اللاسلكي في الوقت الحقيقي ومجالات أخرى.
مثالية للطائرات بدون طيار متوسطة وطويلة المدى مثل طائرات بدون طيار متعددة الدوار ، طائرات بدون طيار ثابتة ، و VTOL طائرات بدون طيار ثابتة ، إلخ.
المواصفات
| التكرار | 2.4GHz ((2.402-2.482GHz) |
| اكتشاف الأخطاء | LDPC FEC/فيديو H.264/265 تصحيح خطأ فائق |
| الطاقة المُرسَلة بالاتصالات الراديوية | 2 واط |
| استهلاك الطاقة | TX: 17 واط / RX: 6 واط |
| المسافة | 30 كم |
| عرض النطاق | 4/8MHz |
| واجهة الدخول والخروج بالفيديو | على متن HDMI mini TX/RX أو FFC تحويل إلى HDMI-A TX/RX |
| معدل البت ووضع ضبط القناة | DIP أو SPI2MCU |
| الهوائي | 1T1R/ Tx: 5db ((Omni Antenna) /Rx: 14dbi 90° الهوائي الاتجاهي |
| مساحة لون الفيديو | المقصود الرابع:2:0 |
| تنسيق الفيديو المضغوط | أيف سي يضيف H.265 ميزة تي أس تيار |
| معدل البت | تعديل البرنامج |
| التشفير | AES128 |
| وضع الإرسال | نقطة إلى نقطة |
| وقت البدء | 25s |
| فترة تأخير | 50 ثانية |
| معدل النقل | 3-5Mbps |
| كن حساساً |
-100dbm@4Mhz -95dbm@8Mhz |
| وظيفة ثنائية الاتجاه | دعم بيانات الفيديو والثنائية في وقت واحد |
| البيانات | دعم TTL/MAVLINK/Telemetry |
|
واجهة (نفس الواجهة على TX و RX) |
1. 1080P 60 HDMI ميني RX x1 |
| 2. 100Mbps الايثنر إلى USB / RJ45 على ويندوز x1 | |
| 3S1 TTL منفذ سلسلة ثنائي الاتجاه x1 | |
| 4S2 TTL منفذ سلسلة ثنائي الاتجاه x1 | |
| 5طاقة الدخول (DC7-18V) x1 | |
| ضوء المؤشر | ضوء مؤشر مدخل / مخرج HDMI |
| ضوء المؤشر الإرسالي والمستقبل | |
| ضوء مؤشر لوحة الفيديو | |
| ضوء الطاقة | |
| HDMI | HDMI mini/Flexible Flat Cable ((FFC)) |
| تصميم المظهر | تكنولوجيا CNC / قشرة سبيكة الألومنيوم المزدوجة مع تصميم مقاوم للماء |
| إمدادات الطاقة | DC 7- 18V (موصى DC 12V) |
| نطاق الحرارة |
درجة حرارة التشغيل: -40 °C ~ + 85 °C درجة حرارة التخزين: -55°C ~ +100°C |
| البعد | Tx: 74x71x23mm/ Rx: 74x71x23mm |
| الوزن | Tx: 148g، Rx: 148g |
|
|
