| الاسم التجاري: | IWAVE |
| رقم الطراز: | اف دي ام-66MN |
| الـ MOQ: | 2 قطع |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | د / ف، تي / تي، خطاب الاعتماد |
وصلات بيانات UGV / Drone الآمنة للاتصالات NLOS
مقدمة

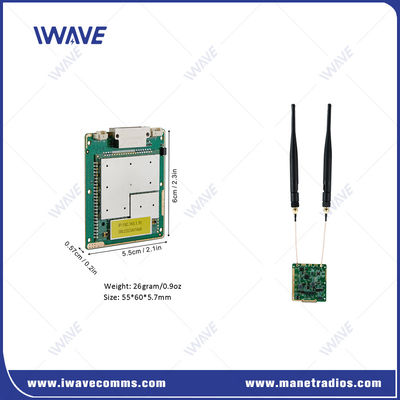

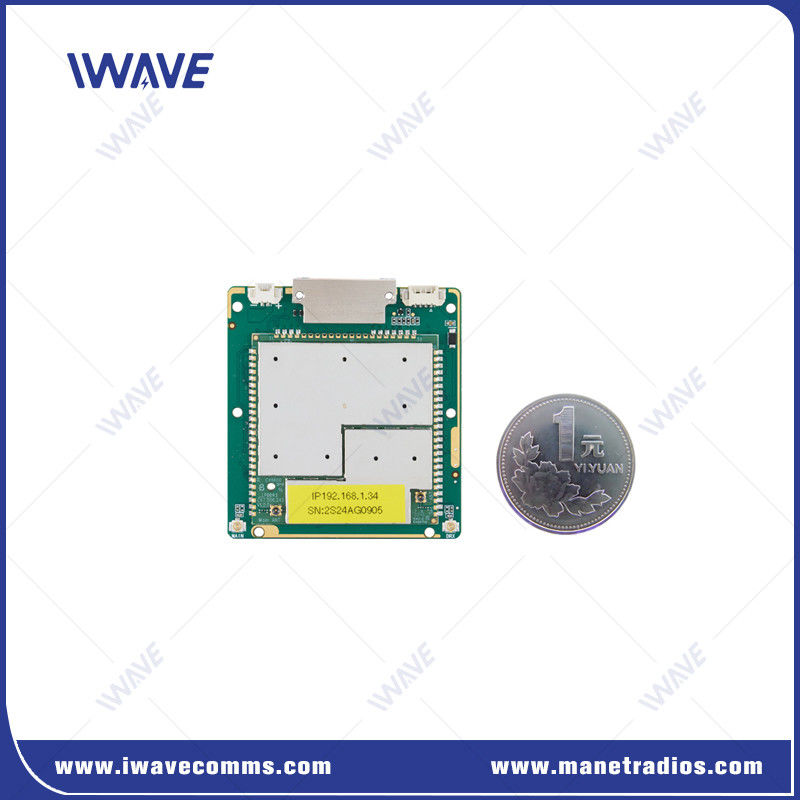

FDM-66MN هو رابط البيانات الرقمي ذو النطاق العريض الأكثر تقدماً المصمم للروبوتات المتنقلة والأنظمة غير المأهولة. ويوفر رابطًا لاسلكيًا آمنًا في تردد ثلاثي 800Mhz / 1.4Ghz / 2.برنامج إدارة 4Ghz قابل للاختيار.
يوفر FDM-66MN اتصالات الفيديو اللاسلكية والقياس عن بعد الواسعة المدى والعالية الصلبة بين وحدة متنقلة واحدة أو أكثر ومحطة تحكم في بيئات خارج الشبكة ومقطوعة.
الخصائص الرئيسية
معدل بيانات مرتفع
●الربط العلوي والأسفل 30Mbps
مسافة اتصال طويلة
● خط الرؤية (NLOS) والبيئات المتنقلة: 500 متر - 3 كم
● خط الرؤية من الجو إلى الأرض: 10-15km
● تمديد مسافة الاتصال عن طريق إضافة مكبر طاقة
● دعم مكبرات الراديو الراديوية الخارجية (توفير الدليل)
الأمن العالي
● استخدام أشكال موجات خاصة بالإضافة إلى تشفير AES 128
التكامل السهل
● مع واجهات وبروتوكولات قياسية
● منفذ 3* إثيرنيت لربط أجهزة IP الخارجية
● وحدة OEM لسهولة الاندماج في منصات مختلفة، وحل اتصال مستقل.
مستند API المقدم
● يوفر FDM-66MN واجهة برمجة التطبيقات (API) متوافقة مع أنظمة تشغيل ومنصات مختلفة
تأخير منخفض
●عقدة العبد - تأخير نقل العقدة الرئيسية <= 30ms
حساسية لا مثيل لها
● -103dbm/10MHz
تعريف الواجهة
| J30JZ تعريف: | ||||||
| الدبوس | الاسم | الدبوس | الاسم | الاسم | الدبوس | |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | د- | 20 | UART0_TX | |
| 3 | الـ GND | 12 | الـ GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | رقم VIN المتبادل | 22 | الحذاء | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | الـ GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | رقم VIN المتبادل | |
| 8 | الـ GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
التطبيق
وحدة الراديوية المصغرة وخفيفة الوزن والمحددة برمجيات هي شريك اتصال موثوق به لتطبيقات الاتصالات بدون طيار لمهمات BVLoS غير المأهولة، UGV، الروبوتات، UAS وUSV.,إمكانيات المدى الطويل من FDM-66MN تسمح بنقل مزدوج متزامن عالي الجودة لعدة إمدادات فيديو HD كاملة وبيانات التحكم والقياس عن بعد. مع مكبر الطاقة الخارجي،يمكنه توفير 50 كيلومتر من الاتصالاتحتى العمل في بيئة المدينة المزدحمة غير خط الرؤية، فإنه يمكن أن يضمن أيضا أكثر من 20 كم مسافة الاتصال.
المواصفات
| عامة | ||
| التكنولوجيا | قاعدة لاسلكية على مستوى تكنولوجيا TD-LTE لاسلكية | |
| التشفير | ZUC/SNOW3G/AES ((128/256) الطبقة الثانية الاختيارية | |
| معدل البيانات | 30Mbps ((الارتباط العلوي والانخفاضي) | |
| متوسط التوزيع التكيفي لمعدل بيانات النظام | ||
| دعم المستخدمين لتحديد حدود السرعة | ||
| النطاق | 10كيلومتر إلى 15كيلومتر ((من الجو إلى الأرض) 500م-3كيلومتر ((NLOS الأرض إلى الأرض) |
|
| السعة | 16 عقدة | |
| عرض النطاق | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| القوة | 25dBm±2 (2w أو 10w عند الطلب) جميع العقد تلقائيا ضبط قوة الإرسال |
|
| تعديل | QPSK، 16QAM، 64QAM | |
| مكافحة التشويش | قفز التردد التلقائي عبر النطاقات | |
| استهلاك الطاقة | متوسط: 4-4.5 واط الحد الأقصى: 8وات |
|
| إدخال الطاقة | DC5V-32V | |
| حساسية المستقبل | الحساسية ((BLER≤3%) | ||||
| 2.4GHz | 20MHZ | -99 ديسيبل | 1.4Ghz | 10 ميغاهرتز | -91dBm ((10Mbps) |
| 10MHZ | -103 ديسيبل | 10 ميغاهرتز | -96dBm ((5Mbps) | ||
| 5MHZ | - 104 ديسيبل | 5 ميه هرتز | -82dBm ((10Mbps) | ||
| 3MHZ | - 106 ديسيبل | 5 ميه هرتز | -91dBm ((5Mbps) | ||
| 1.4GHz | 20MHZ | -100 ديسيبل | 3 ميغاهرتز | -86dBm ((5Mbps) | |
| 10MHZ | -103 ديسيبل | 3 ميغاهرتز | -97dBm ((2Mbps) | ||
| 5MHZ | - 104 ديسيبل | 2 ميغا هرتز | -84dBm ((2Mbps) | ||
| 3MHZ | - 106 ديسيبل | 800 ميه هرتز | 10 ميغاهرتز | -91dBm ((10Mbps) | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل | 10 ميغاهرتز | -97dBm ((5Mbps) | |
| 10MHZ | -103 ديسيبل | 5 ميه هرتز | -84dBm ((10Mbps) | ||
| 5MHZ | - 104 ديسيبل | 5 ميه هرتز | -94dBm ((5Mbps) | ||
| 3MHZ | - 106 ديسيبل | 3 ميغاهرتز | -87dBm ((5Mbps) | ||
| 3 ميغاهرتز | -98dBm ((2Mbps) | ||||
| 2 ميغا هرتز | -84dBm ((2Mbps) | ||||
| نطاق التردد | |||||||
| 1.4Ghz | 1427.9-1447.9 ميه هرتز | ||||||
| 800 ميه هرتز | 806-826 ميغاهرتز | ||||||
| 2.4Ghz | 2401.5-2481.5 ميگاهرتز | ||||||
| طريقة الاتصال | بث منفرد، بث متعدد، بث | ||||||
| وضع الإرسال | مزدوج كامل | ||||||
| وضع الشبكة | التوجيه الديناميكي | تحديث المسارات تلقائيًا بناءً على ظروف الرابط في الوقت الحقيقي | |||||
| تحكم الشبكة | مراقبة الدولة | حالة الاتصال /rsrp/ snr/ المسافة/ معدل الصعود والانخفاض | |||||
| إدارة النظام | يمكن تحديد جميع الاستثناءات على مستوى النظام ، إعادة تعيين تلقائي | ||||||
| إعادة الإرسال | L1 | تحديد ما إذا كان سيتم إعادة الإرسال بناءً على البيانات المختلفة التي يتم نقلها. (AM / UM) ؛ إعادة إرسال HARQ | |||||
| L2 | إعادة إرسال HARQ | ||||||
| RF | 2 × IPX | |
| الايثرنت | 3xإيثيرنت | |
| الميناء التسلسلي | 2x RS232 | |
| إدخال الطاقة | 2* إدخال الطاقة ((بديل) | |
| التحكم في نقل البيانات | |||||
| واجهة الأوامر | تكوين قيادة AT | دعم منفذ VCOM / UART والموانئ الأخرى لتكوين أمر AT | |||
| إدارة التكوين | دعم التكوين عبر واجهة المستخدم WEBUI و API و البرمجيات | ||||
| وضع العمل | وضع خادم TCP وضع عميل TCP وضع UDP البث المتعدد UDP الـ MQTT مودبوس |
● عندما يتم تعيينها كخادم TCP ، ينتظر خادم الموانئ المتسلسلة اتصال الكمبيوتر. ●عندما يتم تعيينها كعميل TCP، يبدأ خادم الموانئ المتسلسلة ارتباطًا بنشاط مع خادم الشبكة المحدد بواسطة عنوان IP المستهدف. ● خادم TCP، عميل TCP، UDP، UDP متعددة البث، TCP خادم/عميل التعايش، MQTT |
|||
| معدل البود | 1200، 2400، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 57600، 76800، 115200، 230400، 460800 | ||||
| وضع الإرسال | وضع التمرير | ||||
| البروتوكول | إيثيرنت، IP، TCP، UDP، HTTP، ARP، ICMP، DHCP، DNS، MQTT، Modbus TCP، DLT/645 | ||||
| ميكانيكي | ||
| الحرارة | -40°C~+80°C | |
| الوزن | 26جرام | |
| البعد | 60*55*5.7ملم | |
| الاستقرار | MTBF≥10000hr | |
