| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-6700WG |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |
الراديو الذكي الهاتفي IP Mesh التكتيكي لنقل الفيديو في NLOS

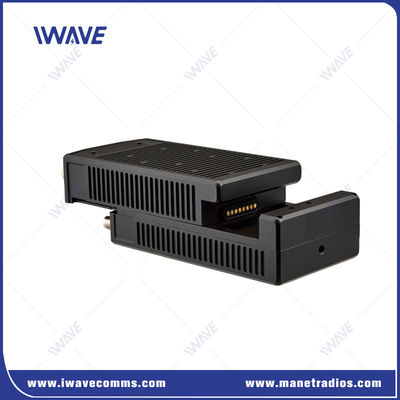

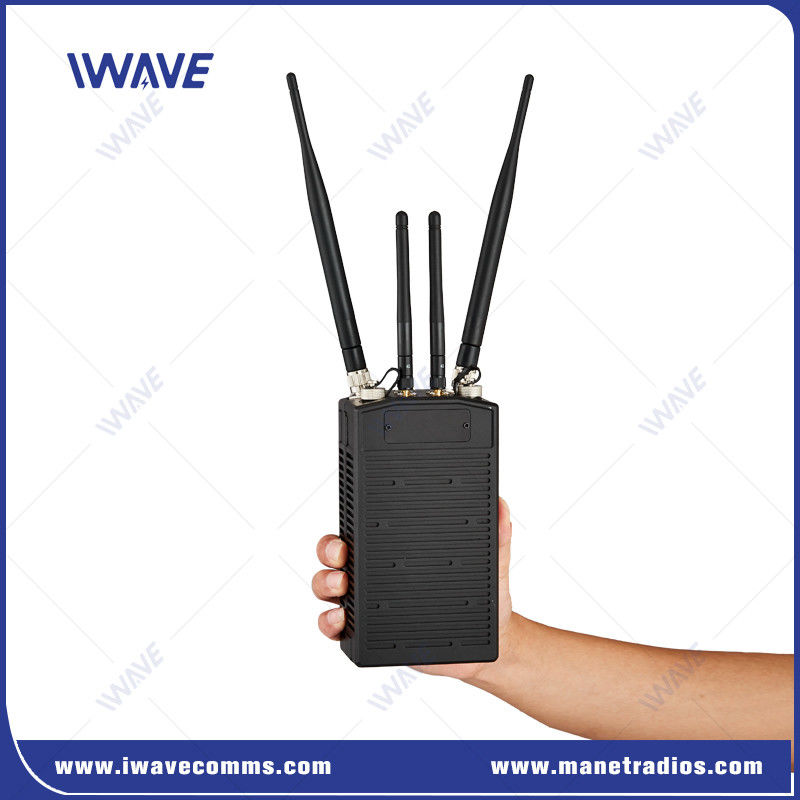

راديو FD-6700WG التكتيكي المحمول MIMO MESH هو راديو Mesh سهل الحمل وسهل الاستخدام مع وظيفة 4G.صممت خصيصا ليتم ارتداؤها من قبل الموظفين من أجل ربط الأفراد إلى شبكة شبكةنقطة الساخنة المدمجة في الواي فاي تجعل من السهل ربط أي جهاز يعمل بالإنترنت بنفس الشبكة الشبكة.
تم بناء FD-6700WG لإنشاء شبكات قوية وآمنة في أي مكان والتي توحد جميع مصادر البيانات الحيوية الخاصة بك في الوقت الحقيقيالشبكة المحمولة المخصصة الأكثر قابلية للتوسع (MANET).
It provides interoperable communications to peopel on the move with other IWAVE IP MESH products such as big power vehicle type IP MESH and 50km drone ip mesh node in Beyond the Line of Sight (BLOS) challenging mountain and jungles environment.
الخصائص الرئيسية
800Mhz/1.4Ghz/2.4Ghz قابل للاختيار على البرنامج يعتمد على تطبيقك.
مسافة قفزة واحدة تصل إلى 17 كم يمكن لشبكة السلسلة أن تصل لمسافات أطول ((50 كيلومتر).
وهي مجهزة ببطارية ذات سعة كبيرة ، مع عمر بطارية طويل الأمد ، ويمكن أن تعمل باستمرار لمدة 10 ساعات. سعة البطارية 5400mAh/55.5Wh
وفقًا لظروف القناة ، قم بتعديل قوة الإرسال والاستقبال بشكل متكيف لتقليل استهلاك الطاقة وتداخل الشبكة. يتبنى تقنية قفزة التردد التلقائية لمكافحة التداخل لتقليل استهلاك الطاقة في النظام وحجم الوحدة.
يمكن تبديل الطوبولوجيا بين الطوبولوجيات الخطية والنجمية والشبكة أو الطوبولوجيات المتعددة المتواجدة معًا.

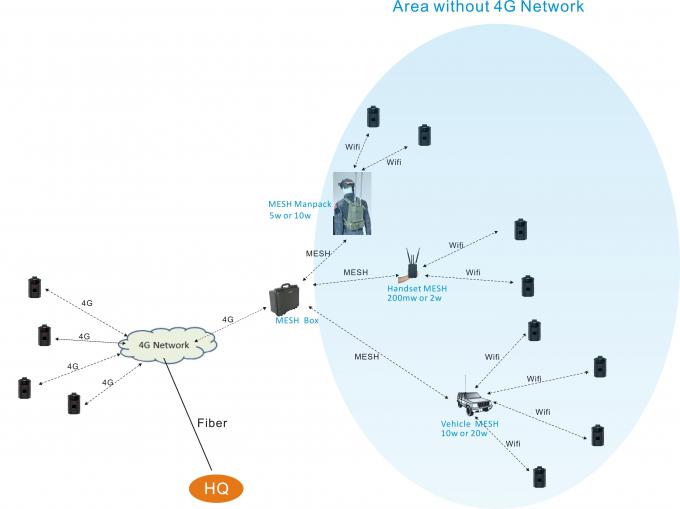

FD-6700WG يمكن أن تعمل بسلاسة مع IWAVE نوع آخر من أجهزة IP MESH مثل نوع المركبات عالية الطاقة ، ونوع الهواء و UGV نصب IP MESH Radio تشكيل شبكة اتصال كبيرة. |
|
برنامج إدارة الشبكة MESH
برنامج إدارة الشبكة MESH الذي طورته شركة IWAVE هي مجموعة برامج تستند إلى نظام التشغيل Windows.إدارة وتكامل معدات نقل IWAE IP MESH. مع ذلك يمكنك الحصول على الوقت الحقيقي الطوبولوجيا، RSRP، SNR، المسافة، عنوان IP وغيرها من المعلومات من جميع العقد. البرنامج هو WebUi القائمة ويمكنك تسجيل الدخول في أي وقت في أي مكان مع متصفح IE.من البرنامج، يمكنك تكوين الإعدادات حسب متطلباتك، مثل تردد العمل، عرض النطاق الترددي، عنوان IP، الطوبولوجيا الديناميكية، المسافة في الوقت الحقيقي بين العقد، إعداد الخوارزمية،نسبة الإطار الفرعي إلى الأعلى إلى الأسفل، أوامر AT، الخ
التطبيق
بناءً على خوارزميتنا المتقدمة، FD-6700WG يوفر اتصال آمن وموثوق للغاية لمجموعة من التطبيقات المتطلبة، بما في ذلك بث الفيديو في الوقت الحقيقي لمراقبة الهاتف المحمول،الاتصالات NLOS (غير خط الرؤية)، والقيادة والتحكم في الطائرات بدون طيار والروبوتات.
يدعم مجموعة متنوعة من أشكال التطبيق مثل manpack / مركبة مثبتة.
يدعم ما يصل إلى 32 عقدة، يعمل مع وضع العنقود ويشكل نظام اتصال متعدد الوظائف، في جميع الأحوال الجوية.
المواصفات
| عامة | ميكانيكي | ||
| بدون سلك | MESH ((بناءً على تكنولوجيا الوصول إلى محطة TD-LTE) | الحرارة | -25 درجة إلى +75 درجة |
| التواصل | الشبكة | إصلاح | IP65 |
| تعديل | QPSK/16QAM/64QAM | الأبعاد | 175*90*60ملم |
| التشفير | ZUC/SNOW3G/AES ((128/256) الطبقة الثانية الاختيارية | الوزن | 1.3 كجم |
| معدل البيانات | 30Mbps | المواد | الألومنيوم الأسود المضغوط |
| الحساسية | -103 ديسيبيلم/10 ميغاهرتز | التثبيت | نموذج يدوي |
| النطاق الترددي | 1.4MHz / 3MHz / 5MHz / 10MHz / 20MHz ((يمكن تعديلها) | التردد (يمكن تحديده بواسطة البرمجيات) | |
| النطاق | 1km-3km ((LOS) / 500 متر ~ 1km ((NLOS) | 1.4Ghz | 1427.9-1467.9 ميغاهرتز |
| العقدة | 32 | 800 ميه هرتز | 806-826 ميغاهرتز |
| MIMO | التعدد المكاني، الترميز الزمني الفضائي، TX/RX Eigen Beamforming | 2.4Ghz | 2401.5-2481.5 ميگاهرتز |
| الطاقة | 25dBm±2 | الطاقة | |
| تأخير واجهة الهواء | ≤200ms | الجهد | DC12V |
| تأخير واجهة الهواء | ≤200ms | الجهد | DC12V |
| الـ WLAN | WLAN 802.11 b/g/n/a | عمر البطارية | 10 ساعات ((البطارية الخارجية) |
| مكافحة التدخل | قفزات التردد داخل نطاق تردد العمل | واجهات | |
| وقت التواصل | <1 دقيقة | RF | 2 × TNC2 × SMS ((4G+WIFI Ant) |
| وقت البدء | <30s | إيثيرنيت | 1xإيثيرنت |
| 4G | 4G كامل Netcom | الطاقة | المدخلات المترددة |
| وقت التواصل | < 1 دقيقة ((ربط مستقر) | ||
| الحساسية | ||
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 2.4Ghz | 20MHZ | -99 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
فيديو
فيديو
|
|
