| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-615VT |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |

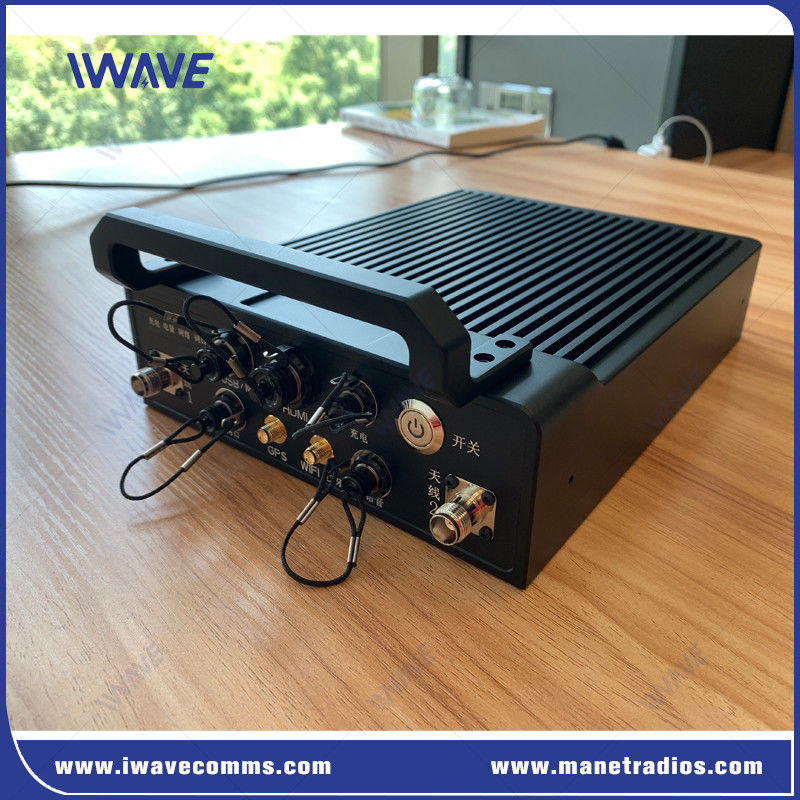

شبكة IP عالية الطاقة مع مركبة مثبتة لنقل الفيديو بعيدة المدى NLOS
مقدمة
FD-615VT هي وحدة MIMO IP MESH متقدمة ذات طاقة عالية للمركبات سريعة الحركة مع NLOS اتصال فيديو وصوت بعيد المدى.يأتي في إصدار 10W و 20W لإنشاء رابط اتصالات مشفر للسيارات تتجول خارج خط الرؤية في بيئات RF المعقدة.
مضاد للصدمات، مضاد للطقس و مضاد للغبار، تم تصميمه للتنفيذ السريع مع تركيب سهل وتشغيل بسيط.
تشكل جميع عقد MESH شبكة ميكروويف تتميز بقدرات التوجيه الديناميكي وإعادة توجيه حزم IP لنقل البيانات والفيديو القائمة على IP للمستخدم.
الخصائص
|
● الشبكة IP الشفافة تسمح بالاتصال بنظام شبكة IP آخر ● يمكن تركيبها داخل أو خارج جهاز متحرك. ● ما يصل إلى 30 ميجابايت في الثانية ● قابلة للتوسع لدعم 8، 16، 32 عقدة ● نطاق التردد 800Mhz، 1.4Ghz، 2.4Ghz للخيارات ● مرنة في النشر، تدعم شبكة الشبكة الشبكة، نجم، سلسلة أو النشر الهجينة. ● تشفير AES128/256 يمنع وصول غير مرخص له إلى مصدر الفيديو والبيانات. ● واجهة استخدام الويب سوف تكون في الوقت الحقيقي عرض طوبولوجيا جميع العقد ● شبكة السوائل التي تتعافى ذاتياً ومُحسّنة للتطبيقات المتنقلة ● مدى ممتاز وقدرة غير خط الرؤية (NLOS) ● يمكن نشر جهاز FD-615VT على أرض مرتفعة أو على مبنى مرتفع للعمل كعقدة تجميع أو كنقطة انتقالية. ستوفر الأرض المرتفعة مساحة تغطية أوسع. ● النشر السريع، الشبكة التي تتشكل نفسها تسمح بإضافة أو إزالة العقد بسهولة، وبالتالي تلبية متطلبات توسيع الشبكة حسب الحاجة. ● تضمن تعديل التكيف التلقائي حركة الفيديو والبيانات بسلاسة في التطبيقات المحمولة ● التوجيه الديناميكي. كل جهاز يمكن نقله بسرعة وعشوائية، والنظام سوف تحديث تطبيق تلقائيا. |
 |
● طيف انتشار التردد المتعدد ((FHSS)
فيما يتعلق بوظيفة قفز التردد، فريق IWAVE لديه خوارزمية وآلية خاصة بهم.
سيقوم منتج IWAVE IP MESH بحساب وتقييم الرابط الحالي داخلياً بناءً على عوامل مثل قوة الإشارة المستلمة RSRP ، ونسبة الإشارة إلى الضوضاء SNR ، ومعدل خطأ البت SER.إذا تم استيفاء شرط الحكم، فإنه سيقوم بتنقل التردد واختيار نقطة تردد مثالية من القائمة.
ما إذا كان إجراء قفز التردد يعتمد على الحالة اللاسلكية. إذا كانت الحالة اللاسلكية جيدة ، فلن يتم إجراء قفز التردد حتى يتم استيفاء شرط الحكم.
● التحكم الآلي في نقاط التردد
بعد التشغيل، سوف تحاول بناء الشبكة مع نقاط التردد المحددة مسبقا قبل آخر إيقاف. إذا لم تكن نقاط التردد المحددة مسبقا مناسبة لبناء الشبكة،سوف يحاول تلقائياً استخدام ترددات أخرى متاحة لنشر الشبكة.
● التحكم التلقائي في الطاقة
يتم ضبط قوة إرسال كل عقدة وتحكمها تلقائيًا وفقًا لجودة الإشارة.
برنامج إدارة الشبكة MESH
سوف يظهر لك برنامج إدارة الشبكة MESH الذي طورته شركة IWAVE في الوقت الفعلي الطوبولوجيا، RSRP، SNR، المسافة، عنوان IP وغيرها من المعلومات لجميع العقد.البرنامج مبني على WebUi ويمكنك تسجيله في أي وقت في أي مكان مع متصفح IEمن البرنامج، يمكنك تكوين الإعدادات حسب متطلباتك، مثل تردد العمل، عرض النطاق الترددي، عنوان IP، الطوبولوجيا الديناميكية، المسافة في الوقت الحقيقي بين العقد، إعداد الخوارزمية،نسبة الإطار الفرعي إلى الأعلى إلى الأسفل، أوامر AT، الخ
التطبيق
FD-615VT مناسبة لكل من الاستخدامات الحضرية والريفية كنظام موقع متنقل ومثبت يستخدم في البيئات البرية والجوية والبحرية. مثل مراقبة الحدود، عمليات التعدين،عمليات النفط والغاز عن بعد، البنية التحتية للاتصالات الحضرية الاحتياطية، شبكات الميكروويف الخاصة، الخ
المواصفات
| عامة | |||
| التكنولوجيا | قاعدة MESH على معيار تكنولوجيا TD-LTE اللاسلكية | ||
| التشفير | ZUC/SNOW3G/AES ((128/256) الطبقة الثانية الاختيارية | ||
| معدل التاريخ | 30Mbps ((الارتباط العلوي والانخفاضي) | ||
| النطاق | 5km-10km ((من الأرض إلى الأرض) (يعتمد على البيئة الفعلية) | ||
| السعة | 32 عقدة | ||
| MIMO | 2x2 MIMO | ||
| الطاقة | 10 واط / 20 واط | ||
| التأخير | نقل قفزة واحدة≤30ms | ||
| تعديل | QPSK، 16QAM، 64QAM | ||
| مضاد لـ (جام) | قفز التردد التلقائي عبر النطاقات | ||
| النطاق الترددي | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | ||
| استهلاك الطاقة | 30 واط | ||
| إدخال الطاقة | DC28V | ||
| الحساسية | |||
| 2.4GHz | 20MHZ | -99 ديسيبل | |
| 10MHZ | -103 ديسيبل | ||
| 5MHZ | - 104 ديسيبل | ||
| 3MHZ | - 106 ديسيبل | ||
| 1.4GHz | 20MHZ | -100 ديسيبل | |
| 10MHZ | -103 ديسيبل | ||
| 5MHZ | - 104 ديسيبل | ||
| 3MHZ | - 106 ديسيبل | ||
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل | |
| 10MHZ | -103 ديسيبل | ||
| 5MHZ | - 104 ديسيبل | ||
| 3MHZ | - 106 ديسيبل | ||
| نطاق التردد | |||
| 2.4Ghz | 2401.5-2481.5 ميگاهرتز | ||
| 1.4Ghz | 1427.9-1447.9 ميه هرتز | ||
| 800 ميه هرتز | 806-826 ميغاهرتز | ||
| ميكانيكي | |||
| الحرارة | -20°C~+55°C | ||
| الوزن | 8 كجم | ||
| البعد | 30 × 25 × 8 سم | ||
| المواد | الألومنيوم المضغوط | ||
| التثبيت | من طراز "سيليكس" | ||
| الاستقرار | MTBF≥10000hr | ||
| واجهات | |||
| RF | 2 x N Type Connector1x SMA لـ Wifi | ||
| إيثيرنيت | 1 x محطة محلية | ||
| إدخال الطاقة | 1 × مدخل متزامن | ||
| بيانات TTL | 1 x منفذ تسلسلي | ||
| إصلاح الأخطاء | 1 × USB | ||
