| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-6710T |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 15-20 يوم عمل |
| شروط الدفع: | T/T |
الطراز: FD-6710T
MIMO شبكة IP واسعة النطاق مع التصميم الخارجي لنقل الفيديو NLOS

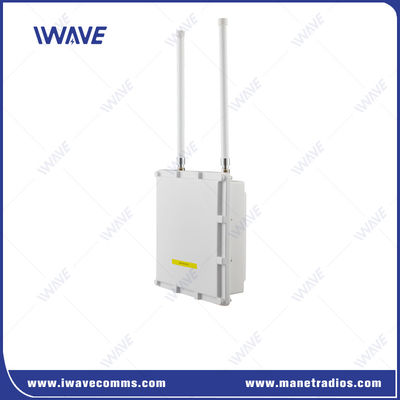

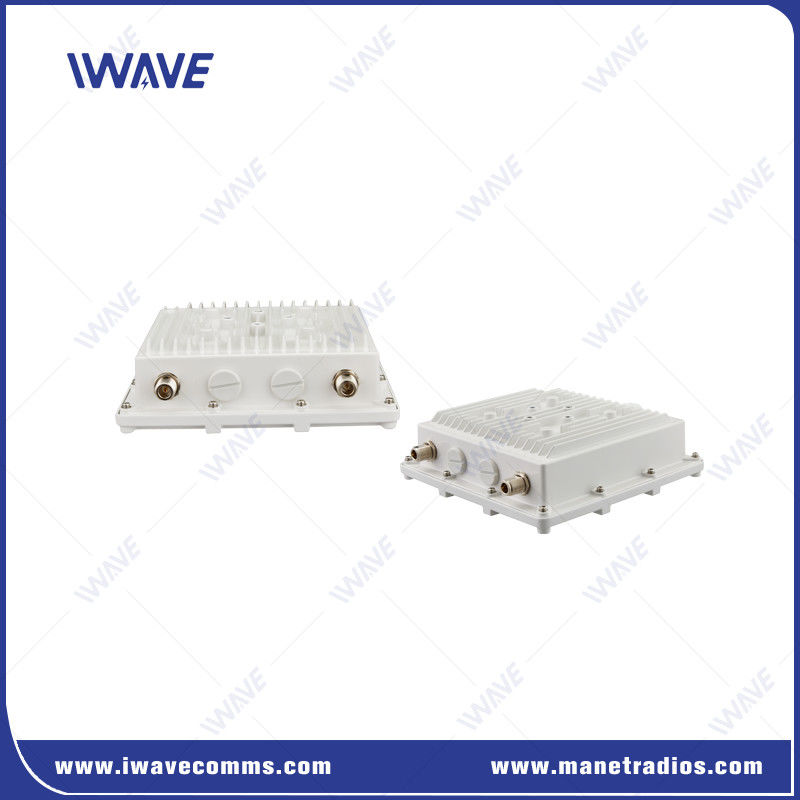

FD-6710T هو IP66 خارجية ثابتة لاسلكية IP MESH وصلة لبناء بلا مركز، التكوين الذاتي، والتكيف الذاتي والشفاء الذاتي التوجيه الديناميكي / الاتصالات المرورية التلقائية شبكة شبكة.يحقق التوجيه الديناميكي، الفيديو عالي الدقة المتعدد الممرات، البيانات متعددة القنوات بين عقد مختلفة من نفس الشبكة في التطبيقات المعقدة، مثل الحركة السريعة، الغابات الكثيفة، والبيئة غير خط الرؤية.
الهوائي الذكي MIMO وشبكة الشبكة اللاسلكية ذاتية التشكيل AD-HOC / MESH ، والتي تجعل FD-6710T توفر فيديو HD في الوقت الحقيقي واتصال Ethernet بالقطاع العريض بمعدل نقل 30Mbps.إنه خاص بالاتصالات اللاسلكية في الشبكات الخاصة الحرجة.
الخصائص
▪ عرض النطاق النطاق 1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz
▪ يدعم خيارات التردد 800Mhz/1.4Ghz
▪ لا تعتمد على محطة قاعدة من حاملات الطائرات
▪ تكنولوجيا تلقائية لتحويل التردد لمكافحة التداخل
▪ بنية الشبكة التي تتشكل ذاتياً وتستعيد نفسها
▪ فترة تأخير منخفضة من نهاية إلى نهاية 60-80ms
▪ دعم واجهة WEBUI لإدارة الشبكة ويمكن تكوين المعلمات.
▪ NLOS 10km-30km مسافة الأرض إلى الأرض
▪ تحكم تلقائي في الطاقة
▪ التحكم التلقائي في نقاط التردد
▪ يدعم بث الفيديو UDP/TCPIP FULL HD.
● التحكم الآلي في نقاط التردد
بعد التشغيل، سوف تحاول بناء الشبكة مع نقاط التردد المحددة مسبقا قبل آخر إيقاف. إذا لم تكن نقاط التردد المحددة مسبقا مناسبة لبناء الشبكة،سوف يحاول تلقائياً استخدام ترددات أخرى متاحة لنشر الشبكة.
● التحكم التلقائي في الطاقة
يتم ضبط قوة إرسال كل عقدة وتحكمها تلقائيًا وفقًا لجودة الإشارة.
● طيف انتشار التردد المتعدد ((FHSS)
فيما يتعلق بوظيفة قفز التردد، فريق IWAVE لديه خوارزمية وآلية خاصة بهم.
سيقوم منتج IWAVE IP MESH بحساب وتقييم الرابط الحالي داخلياً بناءً على عوامل مثل قوة الإشارة المستلمة RSRP ، ونسبة الإشارة إلى الضوضاء SNR ، ومعدل خطأ البت SER.إذا تم استيفاء شرط الحكم، فإنه سيقوم بتنقل التردد واختيار نقطة تردد مثالية من القائمة.
ما إذا كان إجراء قفز التردد يعتمد على الحالة اللاسلكية. إذا كانت الحالة اللاسلكية جيدة ، فلن يتم إجراء قفز التردد حتى يتم استيفاء شرط الحكم.
برنامج إدارة الشبكة MESH
سوف يظهر لك برنامج إدارة الشبكة MESH الذي طورته شركة IWAVE في الوقت الفعلي الطوبولوجيا، RSRP، SNR، المسافة، عنوان IP وغيرها من المعلومات لجميع العقد.البرنامج مبني على WebUi ويمكنك تسجيله في أي وقت في أي مكان مع متصفح IEمن البرنامج، يمكنك تكوين الإعدادات حسب متطلباتك، مثل تردد العمل، عرض النطاق الترددي، عنوان IP، الطوبولوجيا الديناميكية، المسافة في الوقت الحقيقي بين العقد، إعداد الخوارزمية،نسبة الإطار الفرعي إلى الأعلى إلى الأسفل، أوامر AT، الخ
التطبيق
FD-6710T مناسب للتنفيذ في الهواء الطلق كنظام موقع متنقل ومثبت يستخدم في البيئات البرية والجوية والبحرية. مثل مراقبة الحدود، عمليات التعدين،عمليات النفط والغاز عن بعد، البنية التحتية للاتصالات الحضرية الاحتياطية، شبكات الميكروويف الخاصة، الخ
المواصفات
|
عامة |
|||
| التكنولوجيا | الشبكة | التثبيت | جبل القطب |
| التشفير | ZUC/SNOW3G/AES (128/256) الطبقة الثانية الاختيارية | ||
|
ميكانيكي |
|||
| وقت التواصل | ≤5s | الحرارة | -20 درجة إلى +55 درجة مئوية |
| معدل التاريخ | 30 ميجابايت في الثانية (الارتباط العلوي والانخفاض) | مقاومة للماء | IP66 |
| الأبعاد | 216*216*70ملم | ||
| الحساسية | 10MHz/-103dBm | الوزن | 1.3 كجم |
| النطاق | NLSO 10km-30km (من الأرض إلى الأرض) ((يعتمد على البيئة الفعلية) | المواد | سبيكة الألومنيوم |
| العقدة | 16 عقدة | التثبيت | من طراز (أو غير) |
| MIMO | 2*2 MIMO |
الطاقة |
|
| الطاقة | 10واط | الجهد | إشارات الـ DC24V POE |
| تعديل | QPSK، 16QAM، 64QAM | استهلاك الطاقة | 30واط |
| مضاد لـ (جام) | قفز التردد تلقائيًا |
واجهات |
|
| التأخير | من النهاية إلى النهاية: 60ms-80ms | RF | 2 × النوع N |
|
التكرار |
إيثيرنيت | 1xRJ45 | |
| 1.4Ghz | 1427.9-1447.9 ميه هرتز | ||
| 800 ميه هرتز | 806-826 ميغاهرتز | ||
|
الحساسية |
||
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| واجهات | |||

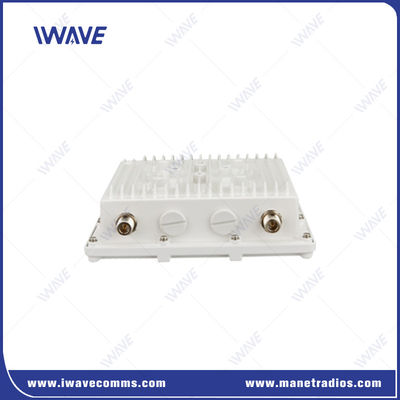

| RF | 2 × منفذ الهوائي من النوع N | ||
| إدخال الطاقة | 1 x منفذ Ethernet ((POE 24V) | ||
| غيرها | 4*ثقوب التثبيت | ||
فيديو
فيديو
|
|
