| الاسم التجاري: | IWAVE |
| رقم الطراز: | ديفينسور-TS1 |
| الـ MOQ: | 1 |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، تي/تي، د/ف |
الهاتف 8 كم محطة راديوية متعددة الحلول MESH
مقدمة
TS1 هي أول محطة راديوية محمولة يدوياً في العالم بوزن 560 غرام وشاشة LCD بطول 1.7 بوصة.
يمكن لعدة محطات راديو قاعدة Mesh الاتصال مباشرة ببعضها البعض ، مما يخلق شبكة كبيرة ومؤقتة (مخصصة) دون بنية تحتية خارجية مثل أبراج الخلايا أو المحطات الأساسية.
يضغط المستخدمون على زر "Push-to-Talk"، ثم سيتم إرسال الصوت أو البيانات عبر شبكة الشبكة باستخدام الطريق الأكثر كفاءة المتاحة. كل TS1 تعمل كمحطة أساسية،أجهزة الراديو المتكررة ومحطة Manet التي ترسل وتكرر الصوت / البيانات من جهاز إلى آخر حتى تصل إلى الوجهة.
الخصائص
التواصل بعيد المدى
تم تطوير TS1 وتصميمه على أساس شبكة دعم ad-hoc.

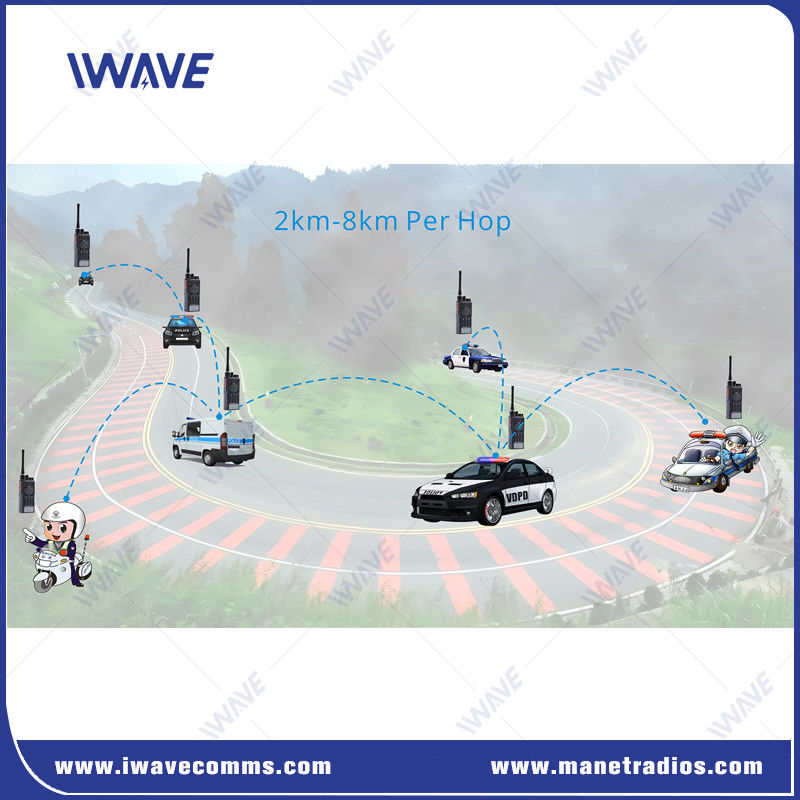

عدة أشخاص يحملون أجهزة لاسلكية من طراز TS1 لإنشاء نظام اتصالات متعددة الحلول وكل حركة يمكن أن تصل إلى 2-8 كم.
تم وضع وحدة TS1 واحدة على 1F ، يمكن تغطية المبنى بأكمله من -2F إلى 80F (باستثناء كابينة المصعد).
الاتصال عبر المنصات
IWAVE توفر حلول الراديو الكاملة بما في ذلك مركز القيادة والإرسال في الموقع، محطة قاعدة تعمل بالطاقة الشمسية، محطات الراديو،محطة MANET القاعدة في الجو ومحطات MANpack القاعدة لتلبية سيناريوهات التطبيق المختلفة.

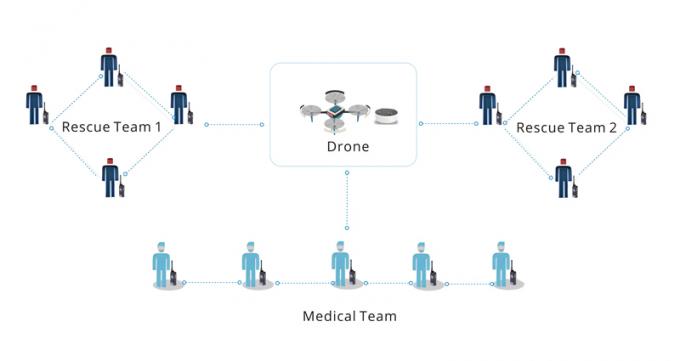

يمكن لـ TS1 الاتصال بسلاسة بجميع أجهزة الإذاعة MANET الموجودة في IWAVE ومركز القيادة والمحطات الأساسية التي تسمح للمستخدمين النهائيين على الأرض بالربط تلقائيًا مع المركبات المأهولة وغير المأهولة ،الأصول البحرية وعقد البنية التحتية لخلق اتصال قوي.
تطبيقالوضع
بالنسبة لفرق الاستجابة التكتيكية، التواصل السلس والموثوق به ضروري.
عندما تحدث حوادث كبيرة، يجب على الفرق العمل في بيئات صعبة مثل الجبال، الغابات، مواقف السيارات تحت الأرض، الأنفاق،في أماكن داخلية وقبو المباني الحضرية حيث لا توجد أجهزة لاسلكية DMR/LMR أو تغطية الخلوية، يمكن للمستخدمين أخذ TS1 بسرعة تشغيل وتواصل تلقائيا مع بعضها البعض لمدى أطول جدا من الراديوات التناظرية التقليدية أو الرقمية.
المواصفات
| محطة راديو قاعدة MESH المحمولة ((Defensor-TS1) | |||
| عامة | جهاز إرسال | ||
| التكرار | VHF: 136-174MHz UHF1: 350-390MHz UHF2: 400-470MHz |
طاقة RF | 2/4/8/15/25 ((يمكن تعديلها بواسطة البرنامج) |
| سعة القناة | 300 (منطقة 10 ، كل منها يحتوي على أقصى 30 قناة) | 4FSK تعديل الرقمي | 12.5kHz البيانات فقط: 7K60FXD 12.5kHz البيانات والصوت: 7K60FXE |
| فترة القناة | 12.5khz/25khz | الانبعاثات المنتشرة/المشعة | -36dBm<1GHz -30dBm> 1GHz |
| الجهد التشغيلي | 11.8 فولت | الحد من التغيرات | ±2.5kHz @ 12.5kHz ±5.0kHz @ 25 kHz |
| استقرار التردد | ± 1.5ppm | طاقة القناة المجاورة | 60 ديسيبل @ 12.5 كيلو هرتز 70 ديسيبل @ 25 كيلو هرتز |
| عائق الهوائي | 50Ω | الرد الصوتي | +1~-3dB |
| البعد | 144*60*40ملم ((بدون هوائي) | تشويه الصوت | 5% |
| الوزن | 560 غرام | البيئة | |
| بطارية | بطارية ليثيوم أيون 3200mAh (معيارية) | درجة حرارة العمل | -20°C ~ +55°C |
| عمر البطارية مع البطارية القياسية | 31.3 ساعات ((120 ساعة مع بنك الطاقة IWAVE) | درجة حرارة التخزين | -40°C ~ +85°C |
| درجة الحماية | IP67 | ||
| المستقبل | نظام تحديد المواقع | ||
| الحساسية | -120dBm/BER5% | وقت الإصلاح الأول بداية باردة | < دقيقة واحدة |
| الانتقائية | 60dB@12.5KHz 70dB@25KHz |
TTFF (الوقت الأول لإصلاح) بدء ساخن | <20s |
| الترتيبات المتعددة TIA-603 ETSI |
70dB @ (رقمي) 65dB @ (رقمي) |
دقة أفقية | <5 متر |
| رفض الإجابة الزائفة | 70dB ((رقمي) | دعم الموقع | نظام تحديد المواقع العالمي |
| تشويه الصوت | 5% | ||
| الرد الصوتي | +1~-3dB | ||
| إرسال مزيف | - 57 ديسيبل | ||
|
|
