| الاسم التجاري: | IWAVE |
| رقم الطراز: | ديفينسور-BM3 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |
محطة راديو متعددة الحلقات ذات النطاق الضيق
مقدمة
يستخدم Defensor-BM3 تكنولوجيا خاصة توفر روابط متعددة الحلقات ذاتية التجميع ذات النطاق الضيق لتحقيق مساحة واسعة من تغطية الشبكة مع الصوت الرقمي والأمن العالي.
يأتي راديو BM3 MESH الضيق بالقطاع مع وظيفة المحطة الأساسية ومحطة الراديو وتشكل بسرعة شبكات اتصال مؤقتة في الاستجابة للطوارئ والبيئة الصعبة.

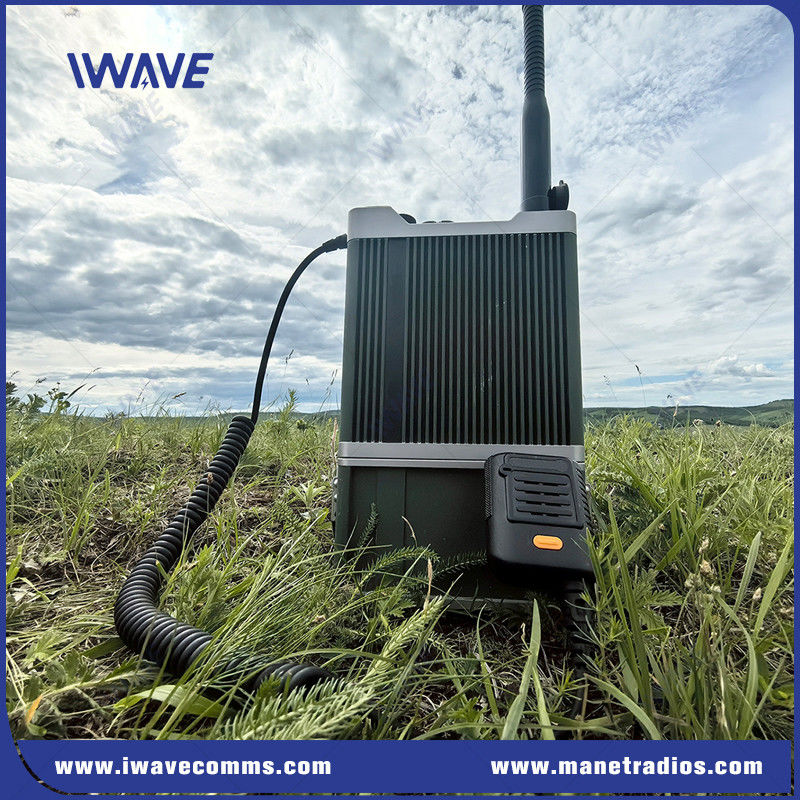

تم تصميم BM3 كمحطة قاعدة / راديو محمولة للشبكات التكتيكية التي يحملها الفرد.تستخدم تقنية التوجيه الذاتي والتنظيم الذاتي التي طورتها شركة IWAVE بشكل مستقل لتحقيق شبكة آلية لاسلكية بدون مركز.
الخصائص الرئيسية
● مسافة نقل طويلة، قدرة قوية على مكافحة التشويش، قدرة NLOS قوية
● القدرة على التكيف مع بيئة متنقلة
●2/5/10/15/20/25W طاقة RF قابلة للتعديل
●دعم التنفيذ السريع، وتغيير طوبولوجية الشبكة الديناميكية،
● التنظيم الذاتي بدون شبكات مركزية وإعادة توجيه متعددة الممرات
●حساسية استقبال عالية جداً تصل إلى -120dBm
● 6 فترات زمنية لتقديم قنوات اتصال صوتية متعددة للمكالمة الجماعية / المكالمة الفردية
● تردد النطاق VHF/UHF
●مكرر ثلاثي القنوات ذات تردد واحد
●6 حلقات 1 قناة شبكة خاصة
● 3 حلقات 2 قنوات شبكة مخصصة
●برمجيات مخصصة لتردد الكتابة
● عمر بطارية طويل: 28 ساعة من العمل المستمر
التطبيق
خلال الحوادث الكبرى، يمكن أن تصبح شبكات الهواتف الخلوية مفرطة، وقد لا تعمل أبراج الهواتف الخلوية القريبة.المواقف الأكثر تعقيداً تنشأ عندما يجب على الفرق العمل في بيئات تحت الأرضفي المناطق الجبلية أو الغابات الكثيفة أو المناطق الساحلية النائية حيث لا توجد تغطية من كل من شبكات الهاتف الخلوي وأجهزة الراديو DMR / LMR.الحفاظ على اتصال كل عضو في الفريق يصبح عقبة حاسمة للتغلب عليها.
المواصفات
| محطة قاعدة الراديو Manpack MESH ((Defensor-BM3) | |||
| عامة | جهاز إرسال | ||
| التكرار | VHF: 136-174MHz UHF1: 350-390MHz UHF2: 400-470MHz |
طاقة RF | 2/5/10/15/20/25W ((يمكن تعديلها بواسطة البرنامج) |
| سعة القناة | 300 (منطقة 10 ، كل منها يحتوي على أقصى 30 قناة) | 4FSK تعديل الرقمي | 12.5kHz البيانات فقط: 7K60FXD 12.5kHz البيانات والصوت: 7K60FXE |
| فترة القناة | 12.5khz/25khz | الانبعاثات المنتشرة/المشعة | -36dBm<1GHz -30dBm> 1GHz |
| الجهد التشغيلي | 10.8 فولت | الحد من التغيرات | ±2.5kHz @ 12.5kHz ±5.0kHz @ 25 kHz |
| استقرار التردد | ± 1.5ppm | طاقة القناة المجاورة | 60 ديسيبل @ 12.5 كيلو هرتز 70 ديسيبل @ 25 كيلو هرتز |
| عائق الهوائي | 50Ω | الرد الصوتي | +1~-3dB |
| البعد ((مع بطارية) | 270*168*51.7mm ((بدون هوائي) | تشويه الصوت | 5% |
| الوزن | 2.8 كجم/6.173 باوند | البيئة | |
| بطارية | بطارية ليثيوم أيون 9600mAh (معيارية) | درجة حرارة العمل | -20°C ~ +55°C |
| عمر البطارية مع البطارية القياسية (5-5-90 دورة العمل، طاقة TX عالية) | 28 ساعة ((RT، القوة القصوى) | درجة حرارة التخزين | -40°C ~ +85°C |
| مادة القضية | سبيكة الألومنيوم | ||
| المستقبل | نظام تحديد المواقع | ||
| الحساسية | -120dBm/BER5% | وقت الإصلاح الأول بداية باردة | < دقيقة واحدة |
| الانتقائية | 60dB@12.5KHz 70dB@25KHz |
TTFF (الوقت الأول لإصلاح) بدء ساخن | <20s |
| الترتيبات المتعددة TIA-603 ETSI |
70dB @ (رقمي) 65dB @ (رقمي) |
دقة أفقية | <5 متر |
| رفض الإجابة الزائفة | 70dB ((رقمي) | دعم الموقع | نظام تحديد المواقع العالمي |
| تشويه الصوت | 5% | ||
| الرد الصوتي | +1~-3dB | ||
| إرسال مزيف | - 57 ديسيبل | ||
|
|
