| الاسم التجاري: | IWAVE |
| رقم الطراز: | فنم-8416 |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | L / C ، D / P ، T / T |
جهاز إرسال واستقبال بطائرة بدون طيار بطول 15 كيلومتراً كاميرات IP مزدوجة مع بيانات التليمتر
الوصف
FNM-8416 UAVs جهاز إرسال فيديو كاميرات IP مزدوجة يوفر إشارة TCPIP / UDP وإرسال بيانات لاسلكي ثنائي الاتجاه لمدة 15km. الوحدة الهوائية 65g فقط.ويمكن دمجها بسهولة في أي نوع من الطائرات بدون طيار، بما في ذلك متعددة الدوائر، والأجنحة الثابتة و VTOL.
إن FNM-8416 هو رابط بيانات للطائرات بدون طيار شامل يوفر حلًا مشتركًا مريحًا لنقل إشارات الفيديو والتحكم والقياس عن بعد بفترة تأخر منخفضة للغاية.يوفر ثلاثة منافذ LAN للكاميرا IP وغيرها من مدخلات البيانات IP وميناء سلسلة مزدوج كامل واحد للمستخدمين لربط أجهزة تحكم الطيران بدون طيار.
لتجنب التداخل ، يوفر FNM-8416 خيارات تردد 800Mhz و 1.4Ghz.تتيح تردد UHF وتكنولوجيا COFDM لـ FNM-8416 القدرة على إرسال الفيديو HD الكامل إلى محطة التحكم الأرضية.
الخصائص
|
 |

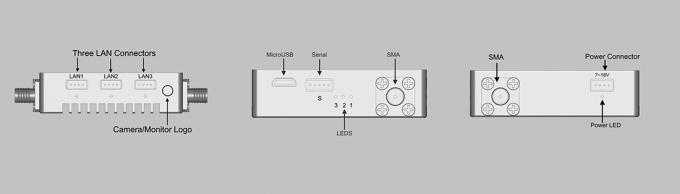

الموانئ المختلفة
يوفر FNS-8408 رابط فيديو UAV الرقمي ثلاثة منافذ LAN وميناء متسلسل ثنائي الاتجاه. مع منافذ LAN ، يمكن للمستخدمين الحصول على تيار فيديو IP HD كامل والاتصال بجهاز الكمبيوتر المحمول جواً لبيانات TCPIP / UDP.مع منفذ سلسلةيمكن للطيار التحكم في الرحلة بواسطة (بيكس هوك) في الوقت الحقيقي
التطبيق
وصلة بيانات ثنائية الاتجاه مضمنة خفيفة الوزن للغاية ((65 غرام) مصممة خصيصًا لتمكين العمليات المستقلة للطائرات بدون طيار التجارية والصناعية.
يحتوي على آلية تشفير متقدمة خاصة AES128 لمنع الوصول غير المصرح به إلى تغذية الفيديو اللاسلكية الخاصة بك، وأيضا متوافق مع مجموعة واسعة من أجهزة تحكم الطيران،برامج المهمة والحمولات.
الطائرات بدون طيار مع اتصال بث الفيديو اللاسلكي في الوقت الحقيقي لديها مجموعة متنوعة من التطبيقات في التصوير الفوتوغرافي والمراقبة والزراعةإنقاذ الكوارث ونقل الغذاء في المناطق النائية أو الصعبة من المدن.
المواصفات
| التكرار | 800 ميه هرتز | 806~826 ميغاهرتز |
| 1.4Ghz | 1428 إلى 1448 ميغاهرتز | |
| عرض النطاق | 8 ميه هرتز | |
| طاقة RF | 0.6 واط (Bi-Amp، 0.6Watt طاقة الذروة لكل مكبر طاقة) |
|
| نطاق الإرسال | 800 ميغاهرتز: 14 كم 1400Mhz: 16km |
|
| معدل الإرسال | 6Mbps (بث فيديو، إشارة إيثيرنت ومشاركة البيانات المتسلسلة) أفضل تدفق فيديو: 2.5Mbps |
|
| معدل البود | 115200bps ((يمكن تعديلها) | |
| حساسية Rx | -104/-99دبلم | |
| خوارزمية تحمل الأخطاء | تصحيح خطأ FEC إلى الأمام في النطاق الأساسي اللاسلكي | |
| تأخير الفيديو | الفيديو لا يتم ضغطه لا يوجد تأخير | |
| وقت إعادة بناء الرابط | < 1s | |
| تعديل | ربط فوقي QNSK/ربط أسفل QNSK | |
| التشفير | AES128 | |
| وقت البدء | 15s | |
| القوة | DC-12V (7 ′′ 18V) | |
| واجهة | 1. واجهات على Tx و Rx هي نفسها 2مدخلات/مخرجات الفيديو: إيثيرنت × 3 3واجهة مدخل الطاقة × 1 4واجهة الهوائي: SMA × 2 5المسلسل × 1: (الجهد: +-13V ((RS232) ، 0 ~ 3.3V ((TTL) |
|
| المؤشرات | 1. القوة 2. مؤشر حالة الايثرنت 3مؤشر إعداد الاتصال اللاسلكي x 3 |
|
| استهلاك الطاقة | Tx: 4W Rx: 3W |
|
| الحرارة | العمل: -40 ~ + 85 °C تخزين: -55 ~ + 85 °C |
|
| البعد | Tx/Rx: 57 × 55.5 × 15.7 مم | |
| الوزن | Tx/Rx: 65 غرام | |
| التصميم | تكنولوجيا CNC | |
| قشرة مزدوجة من سبيكة الألومنيوم | ||
| طائرات التشطيب الموصلة | ||
|
|
