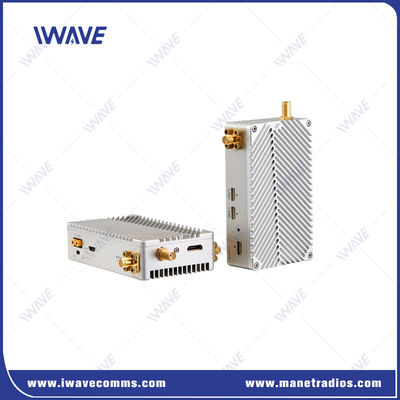

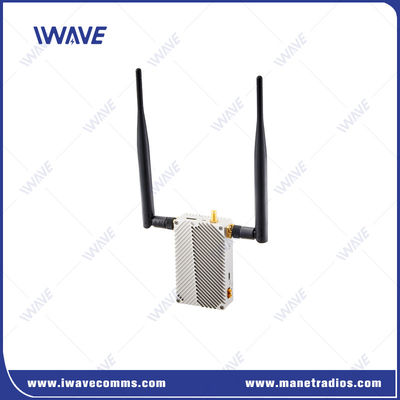

16km SDI HDMI Full HD نظام نقل الصور الرقمية مع Mavlink Telemetry
الوصف
نظام إرسال الصور الرقمية FPM-8416S هو نظام اتصال فيديو بدون طيار عالي الجودة كامل 14-16 كم على تقنية COFDM.إنه ينقل 1080P 30fps تيار فيديو في 80ms تأخير منخفض و 720P 60fps تيار فيديو في 50ms تأخيرتقنية IWAVE FHSS تجعل نطاقات التردد لديها أقل تداخل. لتجنب الازدحام 2.4Ghz ، FPM-8416S يعتمد على UHF 800Mhz و 1.4Ghz.
بالإضافة إلى البث الفيديو، يسمح رابط الفيديو من الطائرة بدون طيار FPM-8416S أيضًا بنقل بيانات التحكم في الطيران إلى 16 كم مع بث الفيديو.يعمل بشكل جيد مع مخطط المهمة بيكسهوك و QGround.
وحدة الهواء من FPM-8416S هو فقط 130gram ((4.6oz). الحجم المصغّر وأفضل أداء تبديد الحرارة مصممة خصيصا للطائرات بدون طيار، الطائرات بدون طيار أو غيرها من الأنظمة غير المأهولة.
الخصائص الرئيسية
● مدخلات ومخرجات HDMI و SDI ● 1*100Mbps منفذ Ethernet لنقل بيانات TCPIP/UDP ● التحكم عن بعد |  |
FPM-8416S Uav Video Link لديه منفذين متسلسلين ثنائي الاتجاه للاتصال بـ Pixhawk.لذا يمكنك استخدام FPM-8416S للحصول في نفس الوقت على الفيديو من الطائرة بدون طيار والتحكم في الطائرة بدون طيار عن طريق مخطط المهمة و QGround على الأرض.
● تشغيل نطاق 800 ميغاهرتز و 1.4 جي
خياران للتردد 800 ميغا هرتز و 1.4 جيجا هرتز حتى تتجنب ازدحام إشارة 2.4 جيجا هرتز
● تقسيم التردد المتقارب المرموز (COFDM)
إزالة التداخل بفعالية في العديد من المسارات أثناء الإرسال لمسافات طويلة وتمكين FPM-8416S من نقل الفيديو من الطائرات بدون طيار لديه استقرار قوي للمدى الطويل.
● FHSS لمكافحة التدخل
فيما يتعلق بوظيفة قفز التردد، فريق IWAVE لديه خوارزمية وآلية خاصة بهم.
أثناء العمل FPM-8416S جهاز بث الفيديو الرقمي بدون طيار سوف تحسب داخليا وتقييم الرابط الحالي على أساس عوامل مثل قوة الإشارة المستلمة RSRP، نسبة الإشارة إلى الضوضاء SNR،ومعدل خطأ البت SERإذا تم استيفاء شرط حكمها، فإنه سيقوم بتنقل التردد واختيار نقطة تردد مثالية من القائمة.
● الإرسال المشفر
رابط الفيديو FPM-8416S UAV يستخدم AES128 لتشفير الفيديو لتجنب أحد اعتراض تدفق الفيديو الخاص بك دون إذن.
الموانئ المختلفة

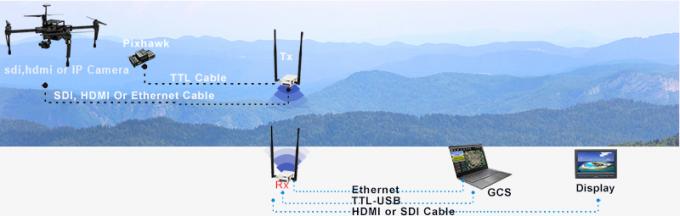

FPM-8416S الرقمية طائرة بدون طيار رابط الفيديو مجهزة بمنفذ HDMI، منفذ SDI،منفذين LAN وواحد منفذ سلسلة ثنائي الاتجاه الذي يمكن للمستخدمين الحصول على تيار الفيديو HD كامل والتحكم في الرحلة مع Pixhawk في نفس الوقت.
التطبيق
أجهزة إرسال الفيديو اللاسلكية للطائرات بدون طيار هي طيار الطائرات بدون طيار للالتطبيقات الحرجة مثل الاستخبارات والمراقبة والاستطلاع التي تحتاج إلى إرسال فيديو HD مباشر لإجراء استجابة سريعة.بالإضافة إلى ذلككما يلعب جهاز إرسال الفيديو COFDM للطائرات بدون طيار دوراً هاماً في صناعة العمليات والتعدين وتسليم الطائرات بدون طيار وتفتيش البنية التحتية والاستجابة الأولى لتمكين اتخاذ قرار أسرع وأكثر كفاءة.
المواصفات
| 800 ميه هرتز | 806~826 ميغاهرتز | |
| 1.4Ghz | 1428 إلى 1448 ميغاهرتز | |
| عرض النطاق | 8 ميه هرتز | |
| طاقة RF | 0.6واط | |
| نطاق الإرسال | 800 ميغاهرتز: 16 كم 1400 ميغاهرتز: 14 كم | |
| الهوائي | 800 ميه هرتز | TX: الهوائي الكلي / 25cm الطول / 2dbi RX: هوائي أمني / 60 سم الطول / 6dbi |
| 1.4Ghz | TX: الهوائي الكلي / 35cm الطول / 3.5dbi RX: هوائي أمني/60 سم الطول/5dbi | |
| معدل الإرسال | 3Mbps (HDMI أو SDI تدفق الفيديو، إشارة Ethernet ومشاركة البيانات المتسلسلة) | |
| معدل البود | 115200bps ((يمكن تعديلها) | |
| الحساسية | -106@4Mhz | |
| خوارزمية تحمل الأخطاء اللاسلكية | تصحيح خطأ FEC للأمام في النطاق الأساسي اللاسلكي / تصحيح خطأ الكوديك الفيديو | |
| فترة تأخير من نهاية إلى نهاية | فترة تأخير للتشفير + الإرسال + فك التشفير720P/60 <50 ms1080P/60 <80 ms | |
| وقت إعادة بناء الرابط | < 1s | |
| تعديل | ربط الصعود QPSK/ربط الهبوط QPSK | |
| ضغط الفيديو | (إتش)264 | |
| مساحة لون الفيديو | 4:2:0 (الخيار 4:2(٢) | |
| التشفير | AES128 | |
| وقت البدء | 15s | |
| القوة | DC12V (7V18V) | |
| واجهة | الواجهات على Tx و Rx هي نفسها ● مدخلات/مخرجات فيديو: ميني HDMI × 1 ● مدخلات/مخرجات فيديو: SDI ((SMA) × 1 ● واجهة مدخل الطاقة × 1 ● واجهة الهوائي: SMA × 2 ●Serial×1: (الجهد: +-13V ((RS232) ، 0~3.3V ((TTL) إيثيرنت: 100 ميجابايت في الثانية × 3 | |
| المؤشرات | ● القوة ● الاتصال اللاسلكي مؤشر الإعداد | |
| استهلاك الطاقة | Tx: 9W ((ماكس) Rx: 6W | |
| الحرارة | ● العمل: -40 ~ + 85 درجة مئوية ● التخزين: -55 ~ + 100°C | |
| البعد | Tx/Rx: 93 × 55.5 × 23.5 مم | |
| الوزن | Tx/Rx: 130 غرام | |
| تصميم الحاوية المعدنية | تكنولوجيا التصنيع الحاسوبي / قذيفة سبيكة الألومنيوم المزدوجة | |
| قشرة مزدوجة من سبيكة الألومنيوم | ||
| طائرات التشطيب الموصلة | ||
