| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-605MT |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | L / C ، D / P ، T / T |

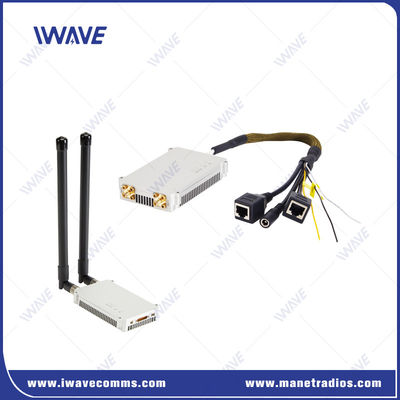

30km طائرة بدون طيار جهاز بث فيديو لاسلكي TCPIP/UDP 30Mbps 2Watt IP MESH Link
الوصف
FD-605MT يوفر MANET ذاتية التشكيل ، والشفاء الذاتي
الشبكة المخصصة) القدرة على الشبكة التي يمكن الاعتماد عليها حتى في أصعب الظروف ، وتقدم تأخيرًا منخفضًا للغاية ، وتشفيرًا من نهاية إلى نهاية وقوة لا مثيل لها.

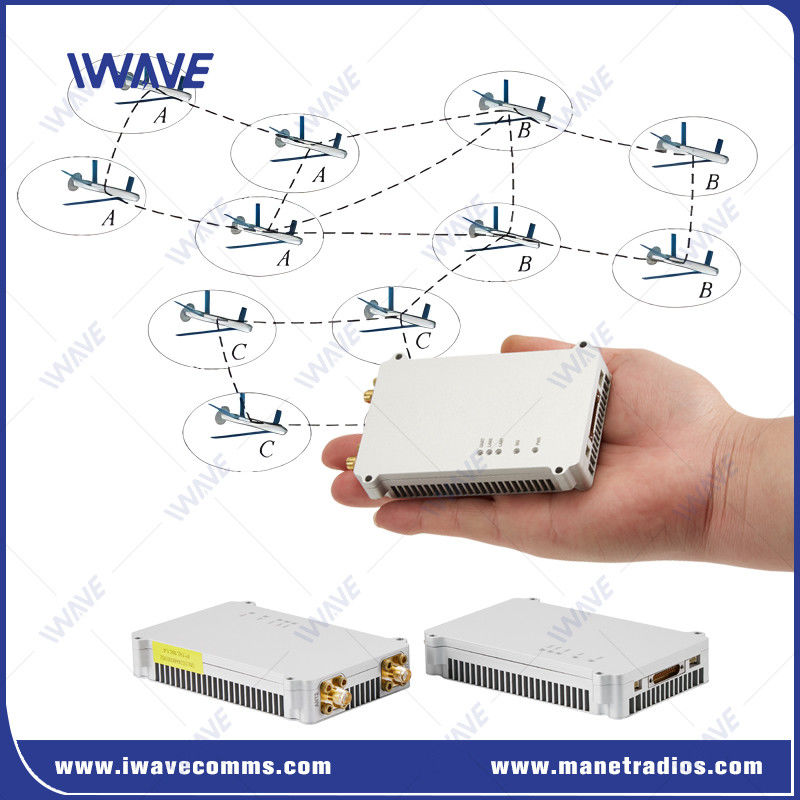

FD-605MT بناء شبكة شبكة الاتصالات بدون مركز، تتشكل ذاتياً وتتكيف ذاتياً وتتعافى ذاتياً.
إنه يحقق التوجيه الديناميكي، الفيديو عالي الجودة متعدد الحلقات، البيانات متعددة القنوات والصوت الدقيق بين العقد المختلفة لنفس الشبكة في التطبيقات المعقدة،مثل الحركة السريعة والمسافة البيئية خارج خط الرؤية.
الهوائي الذكي MIMO وشبكة الشبكة اللاسلكية ذاتية التشكيل AD-HOC/MESH،والتي تجعل FD-605MT توفر فيديو HD في الوقت الحقيقي واتصال Ethernet بالبنط العريض مع معدل نقل 30Mbps وبعد NLOS 1-3km (الأرض إلى الأرض)إنه خاص بالاتصالات اللاسلكية في الشبكات الخاصة الحرجة.
الخصائص الرئيسية
|
 |
التطبيق
يتم استخدام حلول IWAVE® مع مجموعة متنوعة من الجيش، إنفاذ القانون والكيانات الحكومية، فضلا عن الشركات المصنعة للأنظمة بدون طيار المتكاملين، والتغلب على التحديات الحاسمة في الاتصال والاتصالات على الأرض والبحر والهواء.
تم تطبيقه على نطاق واسع في مراقبة دوريات الطاقة والخطوط الهيدرولوجية والاتصالات الطارئة لمكافحة الحرائق والدفاع عن الحدود والاتصالات البحرية. تكنولوجيا شبكة IP اتصال معدل بيانات عالية للطائرات بدون طيار ذات الشبكة، UGVs والمركبات البحرية المستقلة
المواصفات
| عامة | |||
| التكنولوجيا | MESH على أساس TD-LTE | فترة تأخير | UART≤20ms |
| التشفير | ZUC/SNOW3G/AES ((128/256) الطبقة الثانية الاختيارية | الايثرنت≤150ms | |
| تعديل | أوفديم/كيو بي إس كي/16كيو إم/64كيو إم | ميكانيكي | |
| وقت التواصل | ≤5s | الحرارة | -20 درجة إلى +55 درجة مئوية |
| معدل البيانات | 30Mbps | الأبعاد | 116*70*17ملم |
| الحساسية | 10MHz/-103dBm، 3Mhz/-106dBm | الوزن | 190 غرام |
| النطاق | 20km-30km ((الهواء إلى الأرض) NLOS 1km-3km ((من الأرض إلى الأرض)) ((يعتمد على البيئة الفعلية) |
المواد | الألومنيوم المضغوط بالفضة |
| تعديل | QPSK، 16QAM، 64QAM | ||
| العقدة | 32 | التثبيت | مثبتة على المركبة/على متن المركبة |
| MIMO | 2x2 MIMO | الطاقة | |
| مكافحة التشويش | قفز التردد تلقائيًا | ||
| الطاقة | 33dBm | الجهد | 12 فولت DC |
| التأخير | نقل قفزة واحدة≤30ms | استهلاك الطاقة | 11واط |
| التكرار ((اختيار) | واجهات | ||
| 1.4Ghz | 1427.9-1447.9 ميه هرتز | RF | 2 × SMA |
| إيثيرنيت | 1xJ30 | ||
| 800 ميه هرتز | 806-826 ميغاهرتز | إدخال الطاقة | 1 × مدخل متزامن |
| بيانات TTL | 1xJ30 | ||
| إصلاح الأخطاء | 1xJ30 | ||
|
المشتركة |
|
| مستوى الكهرباء | 2نطاق الجهد.85 فولت ومتوافق مع مستوى 3 فولت / 3.3 فولت |
| بيانات التحكم | UART |
| معدل البود | 115200bps |
| وضع الإرسال | وضع التمرير |
| مستوى الأولوية | أولوية أعلى من منفذ الشبكة عندما يتم نقل الإشارة، سيتم نقل بيانات التحكم بأولوية |
| ملاحظة:1يتم بث البيانات التي يتم إرسالها واستقبالها في الشبكة. بعد الشبكة الناجحة ، يمكن لكل عقدة FD-605MT استقبال البيانات المتسلسلة. 2إذا كنت ترغب في التمييز بين إرسال واستقبال والتحكم، يمكنك تعريف الشكل. |
|
|
الحساسية |
||
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
|
|
