| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-7800 |
| الـ MOQ: | 2 |
| السعر: | negotiable |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T/T |

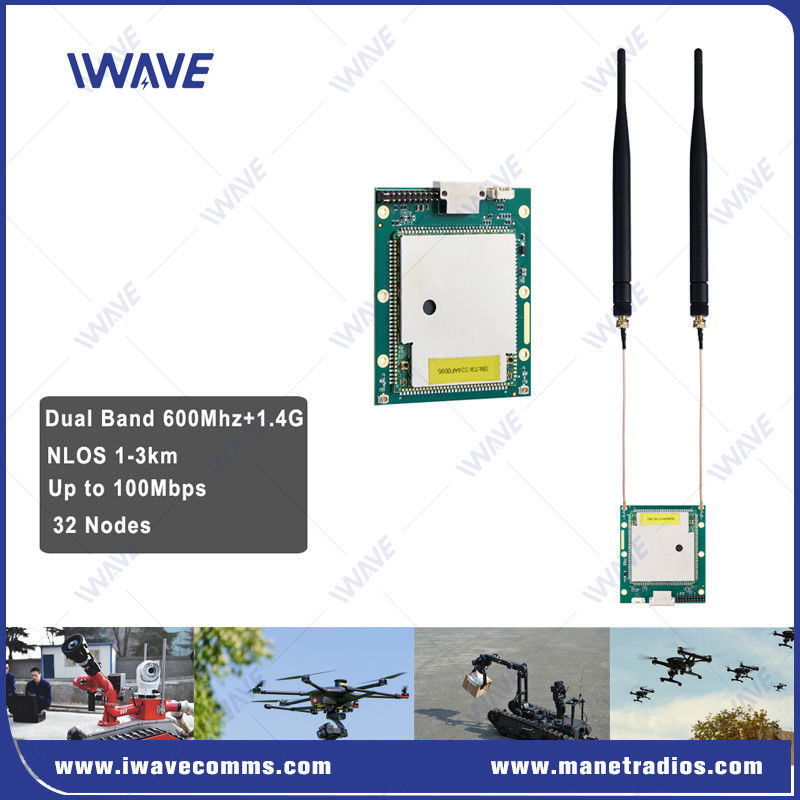

NLOS 3km شبكة راديو الوحدة HD جهاز بث الفيديو
الوصف

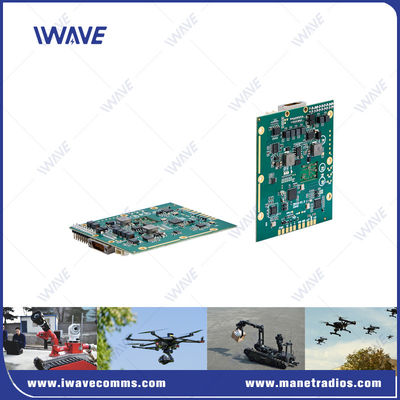

تقدم IWAVE كل من المنتجات المرفقة ومنتجات OEM لنقل البيانات المتسلسلة لاسلكياً. يحتوي FD-7800 على تردد يمكن للمستخدم تحديده ضمن نطاق تشغيل مزدوج 600Mhz ((566Mhz-678Mhz) و 1.4Ghz ((1420-1530Mhz) و عرض النطاق الترددي القابل للبرمجة (1.4Mhz / 3Mhz / 5Mhz / 10MHz / 20MHz / 40Mhz).IWAVE تقدم أيضًا اتصالات عالية الطاقة (تصل إلى 10W) لتوفير اتصال لاسلكي قوي على مسافات طويلة جدًا.FD-7800 متوفرة في شكل OEM (اللوحة العارية) لدمج المنصة لخلق، قابلة للتطوير، وكفؤة الشبكات المتنقلة المخصصة (مانيت).
الخصائص الرئيسية
يمكن تجهيز الجهاز بوحدة ترميز الفيديو، ووحدة صوتية متكاملة، ووحدة لاسلكية WLAN،وحدة تحديد الموقع GIS أو وحدة بوابة الشبكة العامة لتلبية متطلبات التطبيق في سيناريوهات مختلفة.
يتبنى FD-7800 تكنولوجيا CA من LTE-A. مقارنةً بنمط MIMO ، لا يحتوي وضع CA على قيود على موقع تركيب الهوائيات والمسافة بينهما ، مما يجعل النشر أكثر مرونة.
يتبنى تقنية قفزة التردد التلقائية لمكافحة التداخل لتقليل استهلاك الطاقة في النظام وحجم الوحدة.
التصميم المصغّر والخفيف والقوي يسمح لـ (إف دي 7800) أن يكون مرشّحًا مثاليًا لتطبيقات حساسة للحجم.قدرات المدى الطويل من FD-7800 تسمح بجودة عالية فيديو لاسلكي والاتصالات عن بعد.
التطبيق
تمديد الايثرنات اللاسلكي
الاتصالات وإدارة أسطول UGV.
الاتصال بالفريق المتنقل
الاتصالات اللاسلكية للطائرات بدون طيار
بيانات القياس عن بعد اللاسلكية
الفيديو اللاسلكي
أنظمة التحكم في المنصة غير المأهولة
المواصفات
| اللاسلكي | |
| التكنولوجيا | اللاسلكية القائمة على معيار تكنولوجيا TD-LTE |
| التشفير | ZUC/SNOW3G/AES ((128) الطبقة الاختيارية-2 |
| معدل البيانات | أقصى 120 ميجابايت في الثانية ((الارتباط العلوي والانخفاض) |
| نطاق الاتصال | الجو إلى الأرض 10 كم NLOS الأرض إلى الأرض 1-3km |
| العقدة | 32 عقدة |
| MIMO | 2x2 MIMO |
| طاقة RF | 23dBm±2 (2w، 5w أو 10w عند الطلب) |
| فترة تأخير | من النهاية إلى النهاية≤5ms-15ms |
| تعديل | QPSK التكيفي، 16QAM، 64QAM |
| مكافحة التشويش | FHSS ((طيف انتشار قفزة التردد) |
| عرض النطاق | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| استهلاك الطاقة | 5واط |
| إدخال الطاقة | DC5-32V |
| البعد | 72*60*10ملم |
| الوزن | 33 جرام |
| البيانات المتسلسلة | RS232/TTL |
| التواصل | الاتصالات الثنائية الكاملة |
| نسبة الصعود والهبوط | 2D3U/3D2U/4D1U/1D4U |
| إعادة بناء تلقائية | إعادة إنشاء الشبكة تلقائيًا بعد فشل الرابط / إعادة نشر الشبكة بعد فشل الرابط |
| تردد النطاقين | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |
| واجهة | |
| RF | 2 × SMA |
| منفذ LAN | 2x منفذ Ethernet |
| كمارت | 1xCOMUART مستوى TTL 3.3V ، 1 بت البدء ، 8 بتات البيانات ، 1 بتة توقف ، لا يوجد فحص تعادل معدل البود: 115200bps ((المعيار الافتراضي) (57600، 38400، 19200، 9600 قابلة للتكوين) |
| إدخال الطاقة | إدخال 1xDC: DC5-32V |
| الحساسية | |
| 1.4GHz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 600 ميه هرتز | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| البيئة | |
| درجة حرارة العمل | -40°C~+80°C |
فيديو
|
|
