| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-61MN |
| الـ MOQ: | 2 قطع |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |
النموذج:FD-61MN

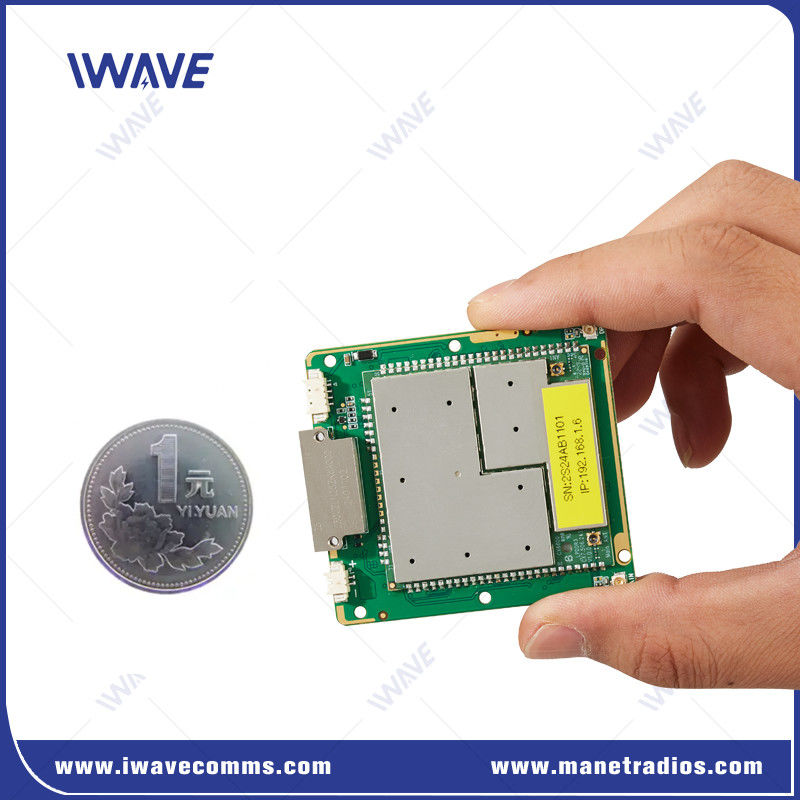

FD-61MN وحدة IP MESH الرقمية ثلاثية النطاقات المصغرة للطائرات بدون طيار والأسطول الروبوتي
مقدمة
الـFD-61MNهو OEM مصغروحدة نقل البيانات ثلاثية النطاقات الرقمية IP Meshمصممةالطائرات بدون طيار,طائرات بدون طيار,المركبات ذات الصلة,المركبات ذات الطاقة العالية، وغيرها من المركبات الذاتية القيادة بدون طيار. تمكن هذه الوحدة من بث الفيديو والبيانات دون خلل في شبكة لامركزية "بدون بنية تحتية" ، باستخدام ثلاث نطاقات ترددية قابلة للاختيار:800 ميغاهرتز,1.4 غيغاهرتز، و2.4 غيغاهرتزإنه يدمجقفز التردد التلقائي (FHSS)وتعديل التكيفلتحسين الأداء في بيئات RF المعقدة.
شبكة الشبكة ذاتية التشكيل والشفاء: تتكيف تلقائيًا مع انضمام العقد أو مغادرتها ، والحفاظ على الاتصال المستمر حتى لو فقدت بعض العقد.
تقنية مكافحة التشويش: الاستخداماتالترميز التكيفي والتنسيقللتكيّف مع تغير ظروف الإشارة، وتقليل الضوضاء وضمان نقل البيانات المستقر.
التواصل الطويل المدى:
NLOS (غير مرئي)النطاق:1-3 كمبالنسبة للمركبات الأرضية بدون طيار.
الجو إلى الأرضالنطاق:ما يصل إلى 10 كمللطائرات بدون طيار
منافذ اتصال متعددة:
منافذ Ethernetلنقل البيانات المرن
منافذ UARTللاتصالات المتسلسلة، والتي تسمح بالتحكم في أسطول الطائرات بدون طيار / UGV.
تحكم أسطول الطائرات بدون طيار: يدعم التحكم الدقيق في وحدات متعددة من خلال الموانئ المتسلسلة ، باستخدام عناوين IP والموانئ لإدارة بيانات التحكم.
تنسيق OEM المدمج: تصميم لوح خالي لسهولة الاندماج في الأنظمة الروبوتية.
فيديو لاسلكي و وصلات البيانات: يوفر خدمات الفيديو والبيانات عالية الوضوح للمركبات بدون طيار في البيئات التكتيكية، مثل العمليات الأمنية والدفاعية.
دمج الأنظمة الروبوتية: يمكن دمج FD-61MN في UAVs و UGVs و USVs وغيرها من الأنظمة المستقلة لنقل البيانات في الوقت الحقيقي والتحكم فيها.
تحكم متعدد الروبوتات: تمكن من قياس المراقبة عن بعد ودعم العديد من الطائرات بدون طيار أو UGVs من خلال الاتصالات القائمة على IP.
النطاق القابل للتوسع: يمكن توسيع النطاق مع مكبرات تعزيز إضافية لنشر أكبر.
المواصفات
| عامة | ||
| التكنولوجيا | قاعدة MESH على معيار تكنولوجيا TD-LTE اللاسلكية | |
| التشفير | ZUC/SNOW3G/AES ((128/256) الطبقة الثانية الاختيارية | |
| معدل البيانات | 30Mbps ((الارتباط العلوي والانخفاضي) | |
| متوسط التوزيع التكيفي لمعدل النظام | ||
| دعم المستخدمين لتحديد حدود السرعة | ||
| النطاق | 10 كم ((من الجو إلى الأرض) 500م-3كيلومتر ((NLOS الأرض إلى الأرض) |
|
| السعة | 32 عقدة | |
| عرض النطاق | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| القوة | 25dBm±2 (2w أو 10w عند الطلب) | |
| تعديل | QPSK، 16QAM، 64QAM | |
| مكافحة التشويش | قفز التردد التلقائي عبر النطاقات | |
| استهلاك الطاقة | متوسط: 4-4.5 واط الحد الأقصى: 8وات |
|
| إدخال الطاقة | DC5V-32V | |
| نطاق التردد | |||||||
| 1.4Ghz | 1427.9-1447.9 ميه هرتز | ||||||
| 800 ميه هرتز | 806-826 ميغاهرتز | ||||||
| 2.4Ghz | 2401.5-2481.5 ميگاهرتز | ||||||
| بدون سلك | |||||||
| طريقة الاتصال | بث منفرد، بث متعدد، بث | ||||||
| وضع الإرسال | مزدوج كامل | ||||||
| وضع الشبكة | الشفاء الذاتي | التكيف الذاتي، التنظيم الذاتي، التكوين الذاتي، الحفاظ على الذات | |||||
| التوجيه الديناميكي | تحديث المسارات تلقائيًا بناءً على ظروف الرابط في الوقت الحقيقي | ||||||
| تحكم الشبكة | مراقبة الدولة | حالة الاتصال /rsrp/ snr/ المسافة/ معدل الصعود والانخفاض | |||||
| إدارة النظام | يمكن تحديد جميع الاستثناءات على مستوى النظام ، إعادة تعيين تلقائي | ||||||
| إعادة الإرسال | L1 | تحديد ما إذا كان سيتم إعادة الإرسال بناءً على البيانات المختلفة التي يتم نقلها. (AM / UM) ؛ إعادة إرسال HARQ | |||||
| L2 | إعادة إرسال HARQ | ||||||
| حساسية المستقبل | الحساسية ((BLER≤3%) | ||||
| 2.4GHz | 20MHZ | -99 ديسيبل | 1.4Ghz | 10 ميغاهرتز | -91dBm ((10Mbps) |
| 10MHZ | -103 ديسيبل | 10 ميغاهرتز | -96dBm ((5Mbps) | ||
| 5MHZ | - 104 ديسيبل | 5 ميه هرتز | -82dBm ((10Mbps) | ||
| 3MHZ | - 106 ديسيبل | 5 ميه هرتز | -91dBm ((5Mbps) | ||
| 1.4GHz | 20MHZ | -100 ديسيبل | 3 ميغاهرتز | -86dBm ((5Mbps) | |
| 10MHZ | -103 ديسيبل | 3 ميغاهرتز | -97dBm ((2Mbps) | ||
| 5MHZ | - 104 ديسيبل | 2 ميغا هرتز | -84dBm ((2Mbps) | ||
| 3MHZ | - 106 ديسيبل | 800 ميه هرتز | 10 ميغاهرتز | -91dBm ((10Mbps) | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل | 10 ميغاهرتز | -97dBm ((5Mbps) | |
| 10MHZ | -103 ديسيبل | 5 ميه هرتز | -84dBm ((10Mbps) | ||
| 5MHZ | - 104 ديسيبل | 5 ميه هرتز | -94dBm ((5Mbps) | ||
| 3MHZ | - 106 ديسيبل | 3 ميغاهرتز | -87dBm ((5Mbps) | ||
| 3 ميغاهرتز | -98dBm ((2Mbps) | ||||
| 2 ميغا هرتز | -84dBm ((2Mbps) | ||||
| واجهات | ||
| RF | 2 × IPX | |
| الايثرنت | 3xإيثيرنت | |
| الميناء التسلسلي | 3x الميناء التسلسلي | |
| إدخال الطاقة | 2* إدخال الطاقة ((بديل) | |
| ميكانيكي | ||
| الحرارة | -40°C~+80°C | |
| الوزن | 26جرام | |
| البعد | 60*55*5.7ملم | |
| الاستقرار | MTBF≥10000hr | |
فيديو
|
|
