| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-7800 |
| الـ MOQ: | 2 |
| السعر: | negotiable |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T/T |

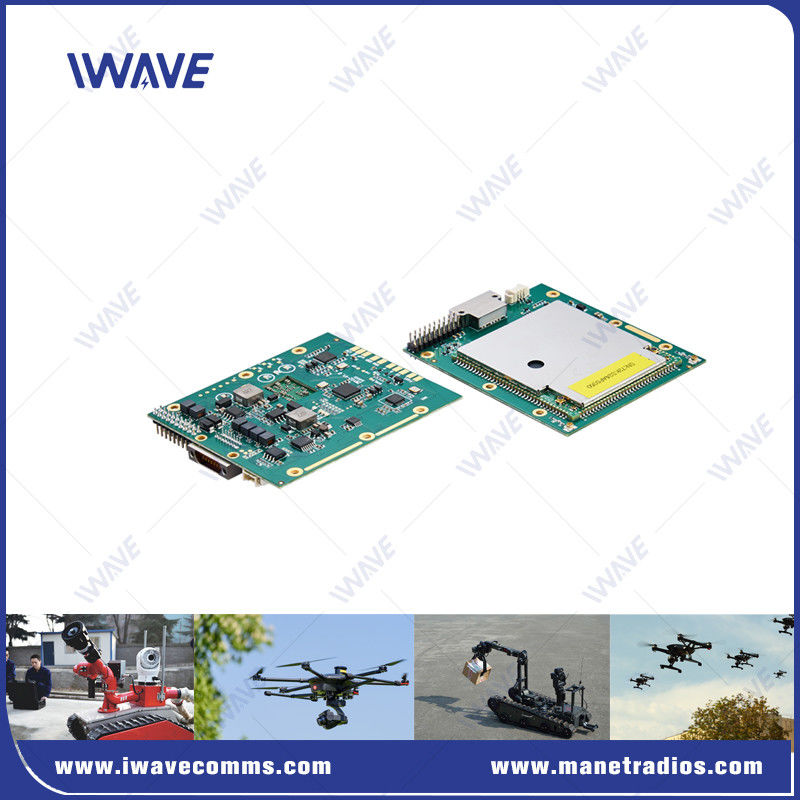

OEM 600Mhz و 1.4Ghz وحدة IP MESH مزدوجة النطاق
الوصف
نموذج 2x2 MIMO عالي الإنتاجية بعيد المدى يلبي متطلبات منصات الروبوتات المتقدمة مثل الطائرات بدون طيار و UGV.
باستخدام هيكل إطار الفتحة الزمنية المملوكة لـ IWAVE وشكل الموجة لهيكل الشبكة غير المركزية ، FD-7800 يقدم بياناتك إلى حيث تحتاج إلى الذهاب.
FD-7800 يمكّن من توفير عمليّة لمجموعات متعدّدة من النطاقات 600Mhz/1.4Ghz على جهاز راديو واحد.
الطيف المتداول في التردد (FHSS) هو الخيار الأفضل للحفاظ على الحصانة من الضوضاء والتداخل.FD-7800 ميزات مع FHSS وتكنولوجيا تجميع الناقلات تكنولوجيا CA ،والتي يمكن أن تجمع اثنين من حاملات عرض النطاق الترددي 20MHz معا لتحقيق عرض النطاق الترددي حاملة لاسلكية 40MHzأنها تحسن بشكل فعال معدلات نقل الروابط الصعودية والهبوطية ، وتعزز صلابة وتكيف البيئة لنظام النقل اللاسلكي بأكمله.
الخصائص
FD-7800 هي شبكة 2x2 MIMO لاسلكية خاصة تعتمد وضع العمل مزدوج الوضع ونظام العمل مزدوج النطاق وتدعم وضع الشبكة النجمية والخاصة.
جميع العقد تتفاوض تلقائيًا على الطرق من خلال طبقة الروابط، مما يلغي الحاجة إلى التكوين اليدوي، وتأسيس شبكة اتصال بسرعة في أي وقت وفي أي مكان.
يمكن لجهاز FD-7800 دعم ما يصل إلى 64 عقدة ، ما يصل إلى 6 مستويات من القفز ، وبلغ إجمالي نطاق النطاق الترددي للصلة الصعودية والهبوطية ما يصل إلى 100Mbps ، ويمكن أن تصل مسافة الاتصال إلى 10km (خط الرؤية).
يوفر قنوات نقل شفافة IP لتطبيقات الطبقة العليا مثل البيانات الفيديو والسلسلية.
التطبيق
تمديد الايثرنات اللاسلكي
الاتصالات وإدارة أسطول UGV.
الاتصال بالفريق المتنقل
الاتصالات اللاسلكية للطائرات بدون طيار
تقييم المدى اللاسلكي
الفيديو اللاسلكي
أنظمة التحكم
المواصفات
| اللاسلكي | |
| التكنولوجيا | اللاسلكية القائمة على معيار تكنولوجيا TD-LTE |
| التشفير | ZUC/SNOW3G/AES ((128) الطبقة الاختيارية-2 |
| معدل البيانات | أقصى 120 ميجابايت في الثانية ((الارتباط العلوي والانخفاض) |
| نطاق الاتصال | الجو إلى الأرض 10 كم NLOS الأرض إلى الأرض 1-3km |
| العقدة | 32 عقدة |
| MIMO | 2x2 MIMO |
| طاقة RF | 23dBm±2 (2w، 5w أو 10w عند الطلب) |
| فترة تأخير | من النهاية إلى النهاية≤5ms-15ms |
| تعديل | QPSK التكيفي، 16QAM، 64QAM |
| مكافحة التشويش | FHSS ((طيف انتشار قفزة التردد) |
| عرض النطاق | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| استهلاك الطاقة | 5واط |
| إدخال الطاقة | DC5-32V |
| البعد | 72*60*10ملم |
| الوزن | 33 جرام |
| البيانات المتسلسلة | RS232/TTL |
| التواصل | الاتصالات الثنائية الكاملة |
| نسبة الصعود والهبوط | 2D3U/3D2U/4D1U/1D4U |
| إعادة بناء تلقائية | إعادة إنشاء الشبكة تلقائيًا بعد فشل الرابط / إعادة نشر الشبكة بعد فشل الرابط |
| تردد النطاقين | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |
| واجهة | |
| RF | 2 × SMA |
| منفذ LAN | 2x منفذ Ethernet |
| كمارت | 1xCOMUART مستوى TTL 3.3V ، 1 بت البدء ، 8 بتات البيانات ، 1 بتة توقف ، لا يوجد فحص تعادل معدل البود: 115200bps ((المعيار الافتراضي) (57600، 38400، 19200، 9600 قابلة للتكوين) |
| إدخال الطاقة | إدخال 1xDC: DC5-32V |
| الحساسية | |
| 1.4GHz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 600 ميه هرتز | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| البيئة | |
| درجة حرارة العمل | -40°C~+80°C |
فيديو
|
|
