| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-7802WG |
| الـ MOQ: | 2 |
| وقت التسليم: | أسبوعين |
| شروط الدفع: | T/T |

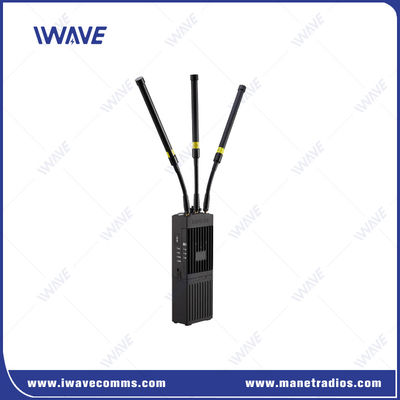

الراديو المحمول للشبكة اللاسلكية المخصصة MIMO
وصف المنتج
• FD-7802WG هي محطة لاسلكية لاسلكية من شبكة 2W/5W MIMO لاسلكية خاصة ، والتي تتبنى وضع العمل مزدوج الوضع والفئة المزدوجة وتدعم وضع الشبكة النجمية والخاصة.
•وهي توفر قنوات نقل شفافة للـ IP لتطبيقات الطبقة العليا مثل الفيديو والصوت والبيانات.
•تتفاوض جميع العقد تلقائيًا على الطرق من خلال طبقة الروابط، مما يلغي الحاجة إلى التكوين اليدوي، ويؤسس بسرعة شبكة اتصال في أي وقت وفي أي مكان.
•يمكن تجهيز الجهاز بوحدة ترميز الفيديو، ووحدة صوتية متكاملة، ووحدة لاسلكية WLAN،وحدة تحديد الموقع GIS أو وحدة بوابة الشبكة العامة لتلبية متطلبات التطبيق في سيناريوهات مختلفة.
• يمكن أن تدعم FD-7802WG ما يصل إلى 64 عقدة، ما يصل إلى 6 مستويات من القفز، مجموع ربع النطاق الترددي للصلة الصاعدة والنزول يصل إلى 100Mbps، ويمكن أن تصل مسافة الاتصال إلى 0-10km (خط الرؤية).

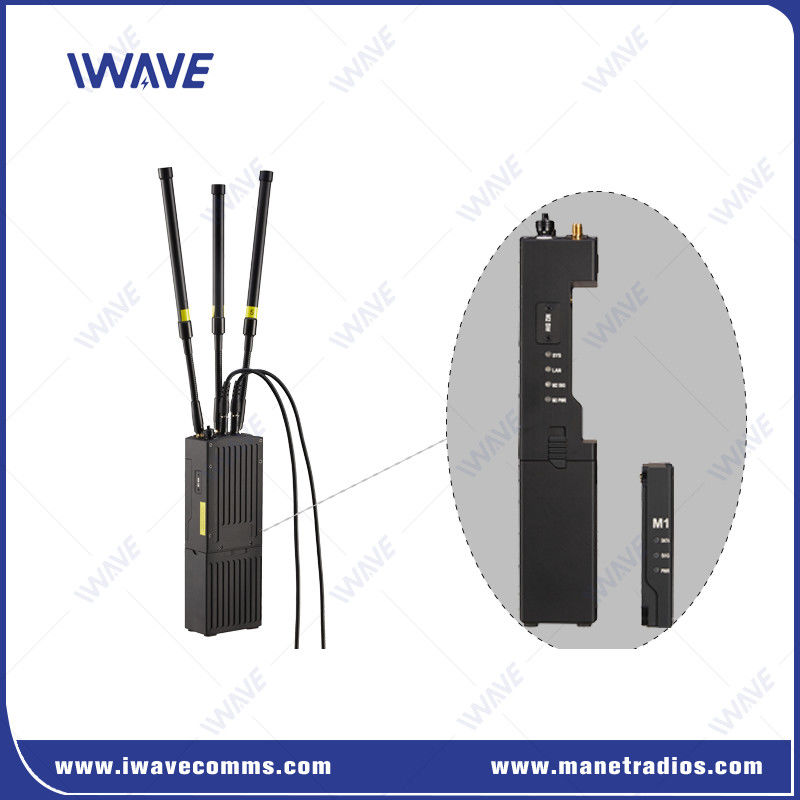

• يحتوي الجهاز على وحدة اتصالات محورية قابلة للفصل وتصميم البطارية. وقت عمل البطارية لا يقل عن 4 ساعات، وزنه حوالي 1.5 كجم، وحجم حوالي 20.8 سم * 7.6 سم * 4.3 سم
المواصفات
| البنود | المواصفات |
| التكرار | 600Mhz / 800MHz / 1.4GHz / النطاق المزدوج |
| التكنولوجيا | التكنولوجيا اللاسلكية القائمة على TD-LTE |
| تعديل | دعم QPSK/16QAM/64QAM وأساليب تعديل أخرى |
| قناة لاسلكية | دعم 3T3R MIMO |
| القوة | 2W / 5W |
| الحساسية | -103dBm@10MHz |
| عرض النطاق الترددي للقناة اللاسلكية | دعم 3MHz/5MHz/10MHz/20MHz/40MHz (وضع تجميع ناقل التيار الكهربائي) |
| القدرة على مكافحة التداخل | دعم تكنولوجيا قفز التردد الديناميكي |
| فترة تأخير | تأخير نقل البيانات عبر الواجهة الجوية <30ms |
| التشفير | دعم تشفير الطبقة 2، ZUC، SNOW3G، AES ثلاث طرق تشفير اختيارية |
| الناتج | 100Mbps |
| قدرات الشبكات | النجم + وضع MESH الهجين / شبكة سلسلة (اختياري) |
| مسافة الاتصال | 0-10km (تسليم خط الرؤية، المسافة الفعلية تعتمد على بيئة الإرسال) |
| قدرة الشبكة | 64 عقدة |
| قدرة التسلسل | 6 قفزات |
| وظيفة نقل البيانات | دعم نقل البيانات على أساس حزم IP |
| بث فيديو | دعم نقل الصور عالية الوضوح 1080p ، H.264 / H.265 تكييف تيار الكود |
| إرسال الميناء التسلسلي | دعم بيانات الموانئ المتسلسلة وتحويل بيانات IP، ودعم Modbus و MQTT و HTTP وبروتوكولات الاتصال المتسلسلة الأخرى |
| وقت البدء | لا تزيد عن 60 |
| وقت التواصل | ليس أكثر من 90s |
| ترقية الإصدار | ترقية واستبدال إصدار دعم الجهاز |
| يعمل بواسطة | محول DC 12V / AC / بطارية الليثيوم ذات القدرة الكبيرة |
| أضواء المؤشر | إشارة نوعية إمدادات الكهرباء والشبكة |
| الهوائي | الهوائي الشامل 2dBi القياسي |

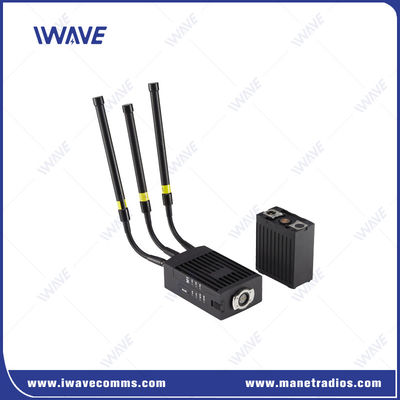

| التصميم القابل للإزالة | وحدة الاتصالات اللاسلكية والبطارية القابلة للإزالة |
| عمر البطارية | مدة العمل المستمرة هي 4 ساعات |
| واجهة الجهاز | واجهة فولج الطيران لدخول الطاقة * 1 |
| واجهة وصلة الطيران على منفذ Ethernet * 2 | |
| واجهة وصلة الطيران للبوابة المتسلسلة للبيانات * 1 | |
| واجهة TNC اللاسلكية RF * 3 | |
| مكونات الطرفية | وحدة ترميز الصور (HDMI/SDI) |
| المكونات العضوية | وحدة معالجة الصوت (/VOICE CALL) |
| وحدة WLAN اللاسلكية (2.4GHz/5.8GHz) | |
| وحدة بوابة الشبكة العامة (4G/5G) | |
| وحدة تحديد الموقع GIS (GPS/Beidou) | |
| الوزن | 2.6 كجم (بدون هوائي) |
| الحجم | 260mm*130mm*100mm (باستثناء الهوائي) |
| درجة حرارة العمل | -20 درجة مئوية ~ 55 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 65 درجة مئوية |
| نطاق درجة الحرارة والرطوبة | 95%±3٪، 40 درجة مئوية، غير مكثفة |
| الحماية | IP65 |
| التثبيت | حقيبة يدوية / حقيبة ظهر |
واجهة
التطبيق

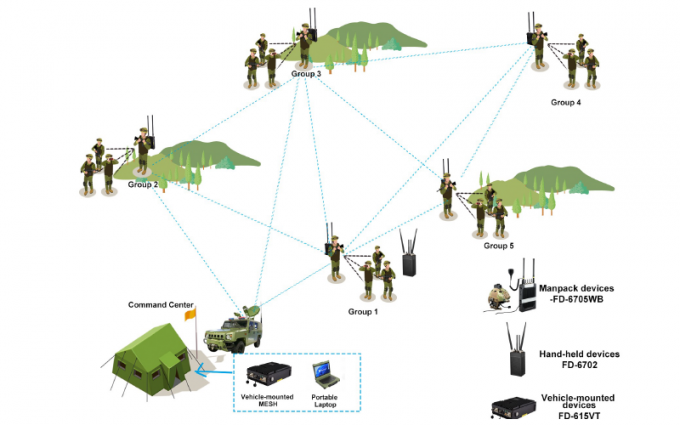

كل زعيم مجموعة يستخدم جهاز مزدوج التردد (مانباك ميش) هذا يبني الاتصال مع المجموعات الأخرى
في المجموعة، كل عضو يستخدم جهاز شبكة يدوية FD-7802WG، يرتدي خوذة مع كاميرات أو ميكروفون يمكنه التواصل مع الآخرين
فيديو
فيديو
|
|
