| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-7802WG |
| الـ MOQ: | 2 |
| وقت التسليم: | أسبوعين |
| شروط الدفع: | T/T |
راديو IP التكتيكي المحمول للاتصالات NLOS
وصف المنتج
الراديو المحمول التكتيكي المخصص FD-7802WG هو جهاز اتصال محمول يستخدم تكنولوجيا الشبكات العريضة اللاسلكية المخصصة.وهو يتبنى وضع عمل مزدوج الوضع مزدوج التردد ويدعم كلاً من أوضاع الشبكات النجمية والخاصة.يمكن أن توفر قنوات نقل شفافة IP لتطبيقات الطبقة العليا مثل الفيديو والصوت والبيانات.
تتفاوض جميع عقد الراديو المحمول FD-7802WG تلقائيًا على الطرق من خلال طبقة الرابط. لا يلزم تشكيل يدوي ، وهو جاهز للاستخدام.يمكنه أن يضع شبكة اتصال بسرعة في أي وقت وفي أي مكان. يتبنى الراديو المحمول للشبكة ذاتية التنظيم وحدة اتصالات أساسية قابلة للفصل وتصميم بطارية قابلة للفصل.خفيفة ومدمجة، انخفاض استهلاك الطاقة، وارتفاع نطاق النطاق الترددي.يلبي الاحتياجات المحمولة للجنود في الهواء الطلق والجنود الأفراد ويمكن استخدامها على نطاق واسع في الاتصالات الطارئة، النشر السريع، المسح الميداني، العمليات تحت الأرض وصناعات أخرى.
الراديو المحمول FD-7802WG يوفر واجهات Ethernet السلكية وموانئ البيانات المتسلسلة لتسهيل وصول المحطات المحمولة الأخرى إلى الشبكة.الراديو المحمول FD-7802WG يمكن أن يوفر أيضا مجموعة متنوعة من وحدات الملحقات مثل وحدات تشفير الصورة، وحدات صوتية متكاملة، وحدات WLAN اللاسلكية، وحدات تحديد الموقع GIS أو وحدات بوابة الشبكة العامة لتلبية متطلبات التطبيقات المختلفة في سيناريوهات مختلفة.
أبرز المزايا
دعم 64 عقدة. أي عقدة يمكن أن تتواصل بحرية
دعم النشر السريع للعمليات.نشر شبكة خاصة للاتصالات الجماعية بسرعة في 5 دقائق.البطارية يمكن إزالتها واستبدالها بسرعة
التوجيه الذكي. الشبكة تغير تلقائيًا الطرق بناءً على عوامل مثل عدد المتلقين وبيئة القناة
طوبولوجيا الشبكة متغيرة، يمكن تبديل الطوبولوجيا بين الطوبولوجيات الخطية والنجمة والشبكة أو طوبولوجيات متعددة موجودة معًا
المواصفات
| البنود | المواصفات |
| التكرار | 600Mhz / 800MHz / 1.4GHz / النطاق المزدوج |
| التكنولوجيا | التكنولوجيا اللاسلكية القائمة على TD-LTE |
| تعديل | دعم QPSK/16QAM/64QAM وأساليب تعديل أخرى |
| قناة لاسلكية | دعم 3T3R MIMO |
| القوة | 2W / 5W |
| الحساسية | -103dBm@10MHz |
| عرض النطاق الترددي للقناة اللاسلكية | دعم 3MHz/5MHz/10MHz/20MHz/40MHz (وضع تجميع ناقل التيار الكهربائي) |
| القدرة على مكافحة التداخل | دعم تكنولوجيا قفز التردد الديناميكي |
| فترة تأخير | تأخير نقل البيانات عبر الواجهة الجوية <30ms |
| التشفير | دعم تشفير الطبقة 2، ZUC، SNOW3G، AES ثلاث طرق تشفير اختيارية |
| الناتج | 100Mbps |
| قدرات الشبكات | النجم + وضع MESH الهجين / شبكة سلسلة (اختياري) |
| مسافة الاتصال | 0-10km (تسليم خط الرؤية، المسافة الفعلية تعتمد على بيئة الإرسال) |
| قدرة الشبكة | 64 عقدة |
| قدرة التسلسل | 6 قفزات |
| وظيفة نقل البيانات | دعم نقل البيانات على أساس حزم IP |
| بث فيديو | دعم نقل الصور عالية الوضوح 1080p ، H.264 / H.265 تكييف تيار الكود |
| إرسال الميناء التسلسلي | دعم بيانات الموانئ المتسلسلة وتحويل بيانات IP، ودعم Modbus و MQTT و HTTP وبروتوكولات الاتصال المتسلسلة الأخرى |
| وقت البدء | لا تزيد عن 60 |
| وقت التواصل | ليس أكثر من 90s |
| ترقية الإصدار | ترقية واستبدال إصدار دعم الجهاز |
| يعمل بواسطة | محول DC 12V / AC / بطارية الليثيوم ذات القدرة الكبيرة |
| أضواء المؤشر | إشارة نوعية إمدادات الكهرباء والشبكة |
| الهوائي | الهوائي الشامل 2dBi القياسي |

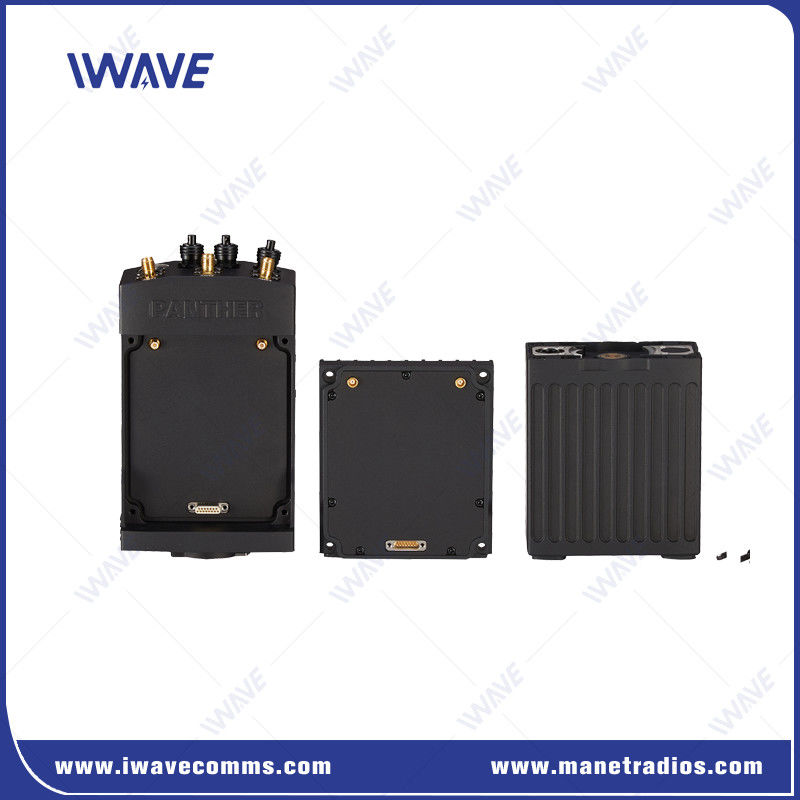

| التصميم القابل للإزالة | وحدة الاتصالات اللاسلكية والبطارية القابلة للإزالة |
| عمر البطارية | مدة العمل المستمرة هي 4 ساعات |
| واجهة الجهاز | واجهة فولج الطيران لدخول الطاقة * 1 |
| واجهة وصلة الطيران على منفذ Ethernet * 2 | |
| واجهة وصلة الطيران للبوابة المتسلسلة للبيانات * 1 | |
| واجهة TNC اللاسلكية RF * 3 | |
| مكونات الطرفية | وحدة ترميز الصور (HDMI/SDI) |
| المكونات العضوية | وحدة معالجة الصوت (/ VOICE CALL) |
| وحدة WLAN اللاسلكية (2.4GHz/5.8GHz) | |
| وحدة بوابة الشبكة العامة (4G/5G) | |
| وحدة تحديد الموقع GIS (GPS/Beidou) | |
| الوزن | 2.6 كجم (بدون هوائي) |
| الحجم | 260mm*130mm*100mm (باستثناء الهوائي) |
| درجة حرارة العمل | -20 درجة مئوية ~ 55 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 65 درجة مئوية |
| نطاق درجة الحرارة والرطوبة | 95%±3٪، 40 درجة مئوية، غير مكثفة |
| الحماية | IP65 |
| التثبيت | حقيبة يدوية / حقيبة ظهر |
واجهة
التطبيق
كل زعيم مجموعة يستخدم جهاز مزدوج التردد (مانباك ميش) هذا يبني الاتصال مع المجموعات الأخرى
في المجموعة، كل عضو يستخدم جهاز شبكة يدوية FD-7802WG، يرتدي خوذة مع كاميرات أو ميكروفون يمكنه التواصل مع الآخرين
فيديو
فيديو
|
|
