| الاسم التجاري: | IWAVE |
| رقم الطراز: | إف دي إم-6800 |
| الـ MOQ: | 2 |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | T/T |
20km نظام بدون طيار فيديو MAVLINK اتصال البيانات للطائرات بدون طيار
مقدمة
بفضل تكنولوجيا الترددات المتعددة عالية السرعة للشبكات النجمية IP المتقدمة ، فإن FDM-6800 مفيدة بشكل خاص في البيئات الصعبة.FDM-6800 هو راديو برمجيات محددة مناسبة بشكل مثالي لمجموعة من المأهولةالتطبيقات التجارية والتكتيكية.
يتبنى FDM-6800 حلول التصميم الفني مثل بروتوكول الشبكة الديناميكية العالية ذات الطبقتين الذي طورته مجموعة IWAVE بشكل مستقل ،ولها قدرة جيدة على التكيف مع بيئات الشبكات اللاسلكية، أداء الشبكة الديناميكية وقدرات النقل.
الخصائص
يعمل FDM-6800 في نطاق ترددي مزدوج 600 ميغا هرتز و 1.4 جيجا هرتز في وقت واحد. يمكن للمستخدمين اختيار تردد العمل يدويا من خلال إدارة الشبكة لدينا.يمكن للمستخدمين أيضا تشغيل وظيفة قفز التردد، في هذا الوقت، سوف يعمل FDM-6800 على كلا النطاقين. بمجرد التدخل، فإنه سوف بسرعة وتلقائية قفز تردد عملها بين 600Mhz و 1.4Ghz.

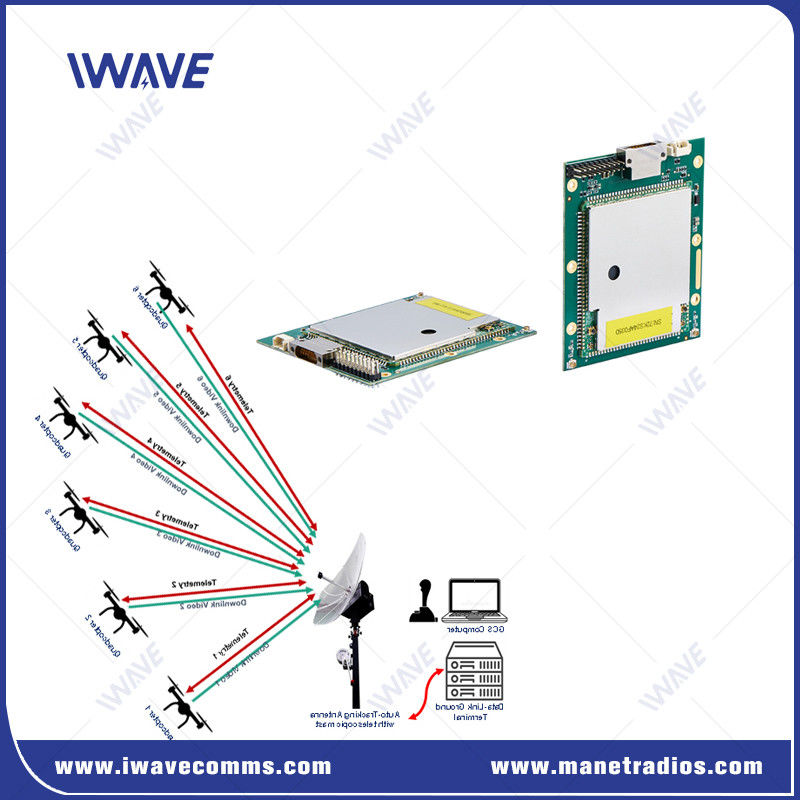

إذا تم تعيين FDM-6800 للعمل كعقدة مركزية، فإنه يمكن أن تشكل شبكة لاسلكية على شكل نجمة في الهواء، ويمكن توصيل عقدات الكوادكوبتر الصغيرة الأخرى إليه، ودعم ما يصل إلى 64 عقدة.
التطبيق
الشبكات التعاونية بين الطائرات بدون طيار والروبوتات والمركبات
الاتصالات المستقرة / في الوقت الحقيقي / على مسافة طويلة
إرسال بيانات التحكم بالقياس عن بعد كامل
بث فيديو HD كامل لـ NLOS / LOS
تمديد الايثرنات اللاسلكي
تقييم المدى اللاسلكي
الفيديو اللاسلكي
أنظمة التحكم
المواصفات
| التكنولوجيا | اللاسلكية القائمة على معيار تكنولوجيا TD-LTE |
| التشفير | ZUC/SNOW3G/AES ((128) الطبقة الاختيارية-2 |
| معدل البيانات | ما يصل إلى 100 ميجابايت في الثانية ((الارتباط العلوي والانخفاض) |
| نطاق الاتصال | من الجو إلى الأرض 20 كم NLOS الأرض إلى الأرض 1-3km |
| العقدة | 64 عقدة |
| MIMO | 2x2 MIMO |
| طاقة RF | 23dBm±2 (2w، 5w أو 10w عند الطلب) |
| فترة تأخير | من النهاية إلى النهاية≤5ms-15ms |
| تعديل | QPSK التكيفي، 16QAM، 64QAM |
| مكافحة التشويش | FHSS ((طيف انتشار قفزة التردد) |
| عرض النطاق | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
| استهلاك الطاقة | 5واط |
| إدخال الطاقة | DC5-32V |
| البعد | 72*60*10ملم |
| الوزن | 33 جرام |
| تردد النطاقين | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |
| RF | 2 × IPX |
| منفذ LAN | 3x منفذ Ethernet |
| كمارت | 2xCOMUART |
|
|
