| الاسم التجاري: | IWAVE |
| رقم الطراز: | ديفينسور-BM3 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |

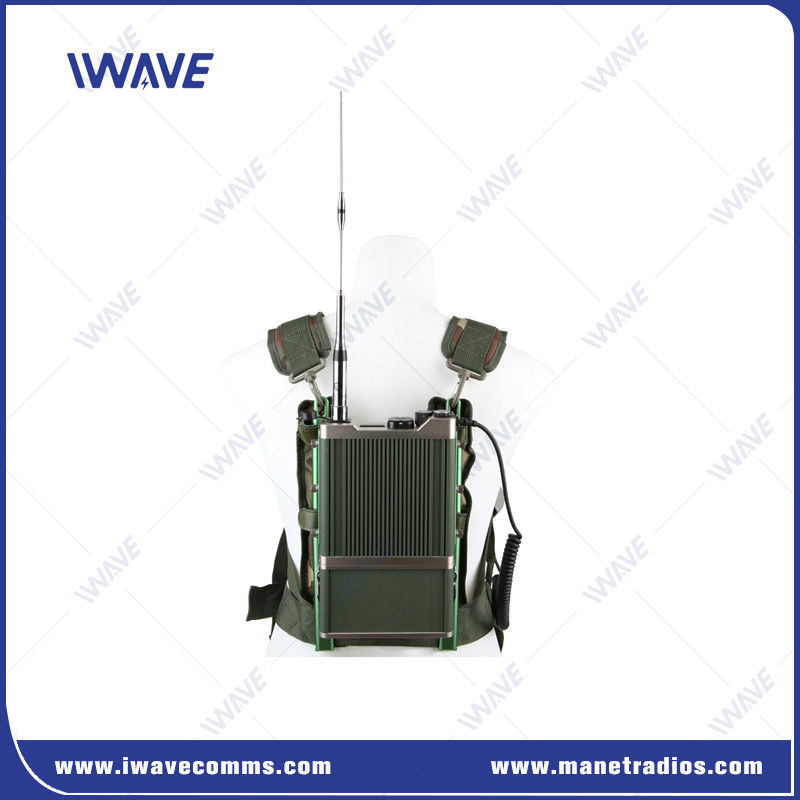

مرجع راديوي محمول منخفض
مقدمة
يعمل هذا النظام دون الاعتماد على أي اتصالات سلكية أو شبكة خلوية مثل 4G أو الأقمار الصناعية.يتم تنسيق الاتصال بين المحطات الأساسية تلقائيًا مع عملية المصافحة دون تعديلات هندسيةو يسمح بتشغيل سلس بعد قفل القمر الصناعي أثناء التشغيل
داخل الشبكة، كمية العقد الراديوية في محطة غير محدودة، يمكن للمستخدمين استخدام العديد من أجهزة الراديو كما يحتاجون.يمكن أن يصل مدى الاتصال إلى 50 كميمكن استخدام راديو شبكة BM3 Ad-Hoc في أي حالة طوارئ، سيناريو نشر سريع وتعزيز الاتصال.
الخصائص الرئيسية
وصلات متعددة لإنشاء شبكة اتصالات صوتية كبيرة
● يمكن أن تصل مسافة القفزة الواحدة إلى 15-20 كم ، ويمكن أن تصل النقطة العالية إلى النقطة المنخفضة إلى 50-80 كم.
●تدعم أقصى إرسال الاتصالات بـ 6 قفزات، وتوسع مسافة الاتصالات بـ 5-6 مرات.
● وضع الشبكة مرن، ليس فقط الشبكة مع محطات قاعدة متعددة، ولكن أيضا الشبكة مع راديو الشبكة الدفع إلى الحديث المحمول مثل TS1.
تنفيذ سريع، إنشاء الشبكة في ثواني
● في حالة الطوارئ، كل ثانية مهمة.دعم BM3 Ad-Hoc شبكة المكرر الراديوية لدفع إلى بدء بسرعة وتلقائيًا إعداد شبكة اتصالات متنقلة مستقلة متعددة الحلقات لتغطية مجال جبلي كبير وNLOS.
خالية من أي رابط IP، الشبكة الخلوية، شبكة الطوبولوجيا المرنة
●BM3 هي محطة قاعدة Mesh Radio، يمكنها الاتصال مباشرة ببعضها البعض، مما يخلق شبكة مؤقتة (مخصصة) دون الحاجة إلى البنية التحتية الخارجية مثل رابط الكابلات IP،أبراج للشبكة الخلويةيقدم لك شبكة اتصال لاسلكي فورية.
التطبيق
الإغاثة في حالات الكوارث
البحث والإنقاذ في الغابات
النقل
الاتصالات اللاسلكية لمقاتلي الحرائق في المباني و تحت الأرض
الإغاثة بعد الكوارث الطبيعية
إنقاذ الحرائق
الأمن الكبير
المواصفات
| محطة قاعدة الراديو Manpack MESH ((Defensor-BM3) | |||
| عامة | جهاز إرسال | ||
| التكرار | VHF: 136-174MHz UHF1: 350-390MHz UHF2: 400-470MHz |
طاقة RF | 2/5/10/15/20/25W ((يمكن تعديلها بواسطة البرنامج) |
| سعة القناة | 300 (منطقة 10 ، كل منها يحتوي على أقصى 30 قناة) | 4FSK تعديل الرقمي | 12.5kHz البيانات فقط: 7K60FXD 12.5kHz البيانات والصوت: 7K60FXE |
| فترة القناة | 12.5khz/25khz | الانبعاثات المنتشرة/المشعة | -36dBm<1GHz -30dBm> 1GHz |
| الجهد التشغيلي | 10.8 فولت | الحد من التغيرات | ±2.5kHz @ 12.5kHz ±5.0kHz @ 25 kHz |
| استقرار التردد | ± 1.5ppm | طاقة القناة المجاورة | 60 ديسيبل @ 12.5 كيلو هرتز 70 ديسيبل @ 25 كيلو هرتز |
| عائق الهوائي | 50Ω | الرد الصوتي | +1~-3dB |
| البعد ((مع بطارية) | 270*168*51.7ملم ((بدون هوائي) | تشويه الصوت | 5% |
| الوزن | 2.8 كجم/6.173 باوند | البيئة | |
| بطارية | بطارية ليثيوم أيون 9600mAh (معيارية) | درجة حرارة العمل | -20°C ~ +55°C |
| عمر البطارية مع البطارية القياسية (5-5-90 دورة العمل، طاقة TX عالية) | 28 ساعة ((RT، القوة القصوى) | درجة حرارة التخزين | -40°C ~ +85°C |
| مادة القضية | سبيكة الألومنيوم | ||
| المستقبل | نظام تحديد المواقع | ||
| الحساسية | -120dBm/BER5% | وقت الإصلاح الأول بداية باردة | < دقيقة واحدة |
| الانتقائية | 60dB@12.5KHz 70dB@25KHz |
TTFF (الوقت الأول لإصلاح) بدء ساخن | <20s |
| الترتيبات المتعددة TIA-603 ETSI |
70dB @ (رقمي) 65dB @ (رقمي) |
دقة أفقية | <5 متر |
| رفض الإجابة الزائفة | 70dB ((رقمي) | دعم الموقع | نظام تحديد المواقع العالمي |
| تشويه الصوت | 5% | ||
| الرد الصوتي | +1~-3dB | ||
| إرسال مزيف | - 57 ديسيبل | ||
|
|
