| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-6100 |
| الـ MOQ: | 2 |
| السعر: | negotiable |
| وقت التسليم: | 3-5 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |
وحدة شبكة IP اللاسلكية OEM لنقل الفيديو عالي الجودة للطائرات بدون طيار و UGV
مقدمة
يوفر جهاز FD-6100 نقل بيانات شبكة ذاتية التنظيم ذاتية التكامل، ويتميز بالشبكة التلقائية، التوجيه التلقائي، تعديل التردد التلقائي،الشفاء التلقائيفي الوقت نفسه، انخفاض استهلاك الطاقة وحجم صغير تلبية الاحتياجات التطبيقات المختلفة، مثل الإنتاج الصناعي، الاتصالات الطارئة، نقل الصورة،مراقبة بدون سائق ومراقبة بالفيديو.
استنادًا إلى مجموعة رقائق SOC الناضجة ومعيار الاتصالات اللاسلكية TD-LTE ، يدعم FD-6100 شبكة MESH Ad-Hoc ولا يعتمد على الشبكة العامة.يتبنى تقنيات OFDM و MIMO لدعم أوسع نطاقات النطاق المتعددة: 3MHz / 5MHz / 10MHz / 20MHz. يمكن أن يقلل تصميم بنية النظام المسطحة بشكل فعال من تأخير النظام ، وتحسين قدرة نقل النظام لتحقيق مسافة نقل طويلة ،قدرة كبيرة على نقل البيانات والقدرة القوية على مكافحة التداخل.
التطبيق
|
|
| عامة | ||
| التكنولوجيا | قاعدة MESH على معيار تكنولوجيا TD-LTE اللاسلكية | |
| التشفير | ZUC/SNOW3G/AES ((128) الطبقة الثانية الاختيارية | |
| معدل البيانات | 30Mbps ((الارتباط العلوي والانخفاضي) | |
| النطاق | 10 كم ((من الجو إلى الأرض)) 500 م-3 كم ((NLOS الأرض إلى الأرض)) | |
| السعة | 16 عقدة | |
| الطاقة | 23dBm±2 (2w أو 10w عند الطلب) | |
| التأخير | نقل قفزة واحدة≤30ms | |
| تعديل | QPSK، 16QAM، 64QAM | |
| مضاد لـ (جام) | قفز التردد التلقائي عبر النطاقات | |
| النطاق الترددي | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| استهلاك الطاقة | 5 واط | |
| إدخال الطاقة | DC12V | |
| الحساسية | ||
| 2.4GHz | 20MHZ | -99 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| نطاق التردد | ||
| 2.4Ghz | 2401.5-2481.5 ميگاهرتز | |
| 1.4Ghz | 1427.9-1447.9 ميه هرتز | |
| 800 ميه هرتز | 806-826 ميغاهرتز | |
| المشتركة | ||
| مستوى الكهرباء | 2نطاق الجهد.85 فولت ومتوافق مع مستوى 3 فولت / 3.3 فولت | |
| بيانات التحكم | وضع TTL | |
| معدل البود | 115200bps | |
| وضع الإرسال | وضع التمرير | |
| مستوى الأولوية | أولوية أعلى من منفذ الشبكة عند نقل الإشارة يتم إرسال بيانات المراقبة بأولوية |
|
| ملاحظة:1يتم بث البيانات التي يتم إرسالها واستقبالها في الشبكة بعد نجاح الشبكة، كل عقدة FD-6100 يمكن أن تتلقى البيانات المتسلسلة. 2إذا كنت تريد التمييز بين إرسال واستقبال والتحكم، تحتاج إلى تحديد الشكل بنفسك. |
||
| ميكانيكي | ||
| الحرارة | -40°C~+80°C | |
| الوزن | 50جرام | |
| البعد | 7.8*10.8*2سم | |
| الاستقرار | MTBF≥10000hr | |

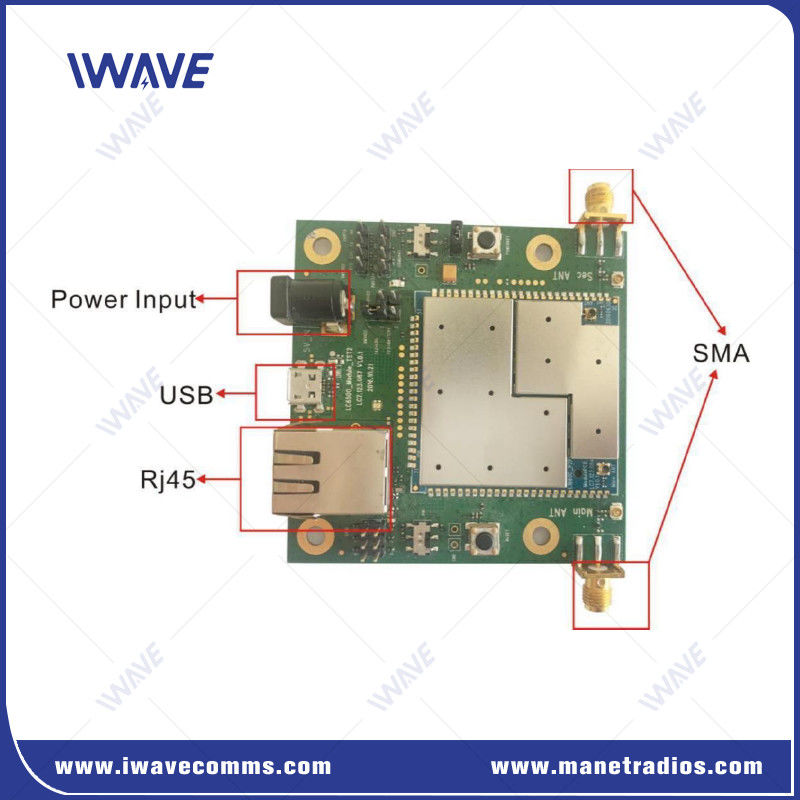

| واجهات | ||
| RF | 2 × SMA | |
| إيثيرنيت | 1xإيثيرنت | |
| المشتركة | 1x COMUART | |
| الطاقة | المدخلات المترددة | |
| مؤشر | LED ثلاثي اللون | |
واجهة
فيديو
|
|
