| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-780X |
| الـ MOQ: | 2 |
| السعر: | negotiable |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | تي / تي، خطاب الاعتماد، د / ف |

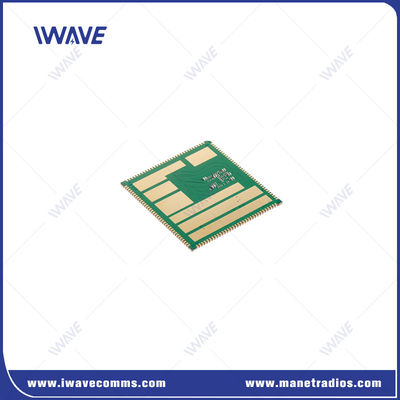

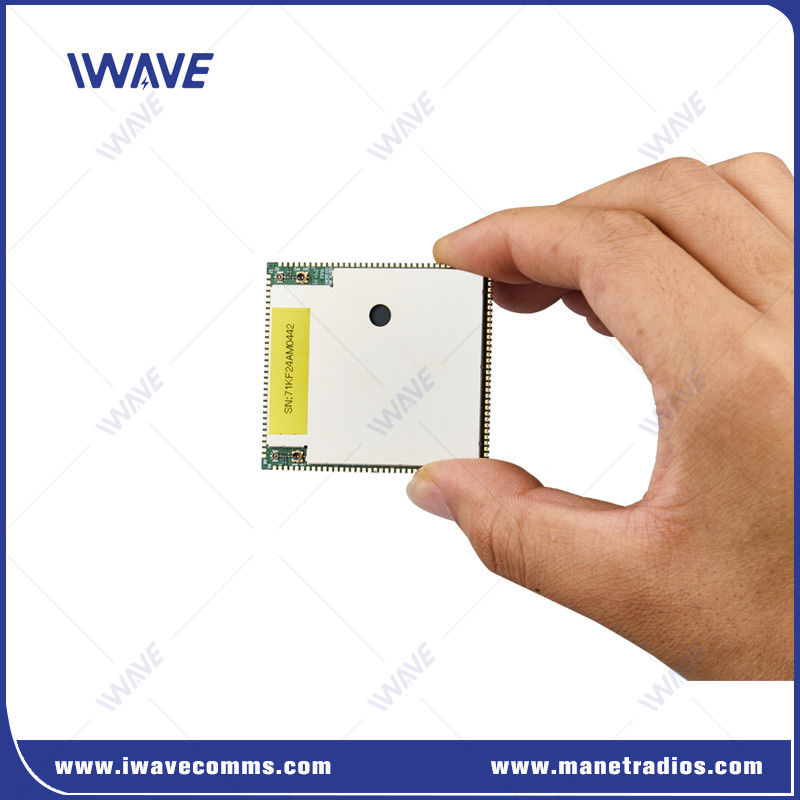

50km FHSS اللاسلكي MIMO 2X2 جهاز بث الفيديو اللاسلكي ومستقبل حل SOC
مقدمة
FD-780X جهاز بث الفيديو اللاسلكي هوأكثر أنظمة الشبكات المتنقلة المخصصة (MANET) تقدمًا ويمكن توسيعها وأكثرها كفاءة في العالم ، الآن في عامل شكل محسّن لـ SWaP: الوحدة المدمجة.دمج الوحدة المدمجة في منتجاتك لتوحيد الطائرات بدون طيارلأن الوحدة المضمنة تحتوي على مكيف فيديو عالي الجودة وكمبيوتر محمول، قم بإزالة المعدات الزائدة من منصتك.
مزاياجهاز بث فيديو لاسلكي
|
|
التطبيق
 |
|
|
مواصفاتجهاز بث فيديو لاسلكي
|
عناصر الوظيفة |
الوصف |
تفاصيل |
|
بي سي بي |
لوحة واجهة ذات جانب واحد |
نطاق التسامح: 46.58±0.15ملم 52.00±0.15 ملم 2.90±0.10 ملم |
|
RF |
نطاق RF 1 |
1420-1530 ميغاهرتز |
|
نطاق RF 2 |
566-678 ميغاهرتز |
|
|
مستوى الطاقة |
1.4G 23dBm±2 |
|
|
600 ميغا هرتز 23dBm±2 |
||
|
الحساسية (1Mbps) |
1.4G ((14700 قناة) 20 ميغا هرتز -102 ديسيبل 10 ميغا هرتز -100 ديسيبل 5MHz -96dBm |
|
|
600م(6200القناة) 20 ميغا هرتز -102 ديسيبل 10 ميغا هرتز -100 ديسيبل 5MHz -96dBm |
||
|
واجهة |
UART |
3 |
|
الـ HSIC |
USB 2.0 السرعة العالية |
|
|
USB |
USB 2.0 السرعة العالية |
|
|
I2C |
2个 |
|
|
الـ GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
القوة |
VSYS |
3.7 فولت ~ 4.35 فولت,اقترح 4.0 فولت (مدخل) |
|
D1V8A |
1.8 فولت |
|
|
A2V85A |
2.85 فولت |
|
|
VCC_D3V3 |
3.3 فولت الخروج |
|
|
5V_FEM |
إمدادات طاقة رقاقة RF PA ((مدخل) |
|
|
الشبكة |
وضع الشبكة |
الشبكة المخصصة غير المركزية |
|
السعة |
ماكس 32 عقدة |
|
|
الحبل |
دعم طوبولوجيا التوجيه متعددة الحلقات ، تصل إلى 31 حلقة |
|
|
التواصل |
يدعم أوضاع البث الفردي والبث المتعدد والبث. يمكن لأي عقدة استخدام هذه الأوضاع الثلاث للتواصل |
|
|
معدل البيانات |
جميع العقد تتواصل وتشارك في النطاق الترددي العمل، وسرعة الحد الأقصى هو 100Mbps |
|
|
مزامنة الوقت |
مستقل عن الساعة الخارجية، متزامنة ذاتياً |
|
|
تحكم الطاقة |
جميع العقدة تعديل تكييفي قوة الإرسال |
|
|
اندماج الشبكة الفرعية |
دعم تقسيم شبكة واحدة إلى شبكات متعددة |
|
|
سرعة الحركة |
الحد الأقصى للدعم 300 كم/ساعة |
|
|
إعادة الإرسال |
HARQ إعادة الإرسال |
|
|
مكافحة التشنج |
يدعم القفز الديناميكي للترددات داخل ومعبر نطاقات الترددات |
|
|
