| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-780X |
| الـ MOQ: | 2 |
| السعر: | negotiable |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | تي / تي، خطاب الاعتماد، د / ف |

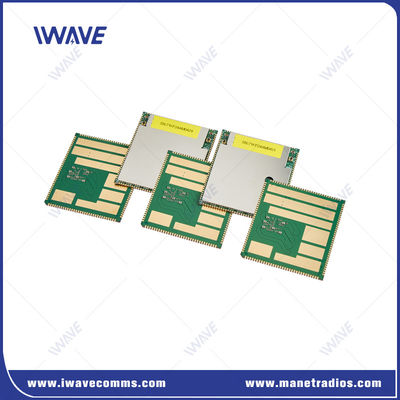

1.4GHz Long Distance FHSS FPGA Mesh Long Range Data Link Module لسلالة الطائرات بدون طيار
مقدمة
FD-780X هو رابط بيانات SDR Mesh بعيد المدى يستخدم حل FPGA. يدعم قفز التردد التكيفي واختيار،اختيار التردد الأمثل تلقائيًا في وجود تداخلات كهرومغناطيسيةهذا يسمح لشبكة النطاق العريض بتنظيم نفسها والنقل في سيناريوهات معقدة. ويمكن استخدامه في مجموعات الاتصالات المختلفة لسيناريوهات استخدام مختلفة،على سبيل المثال على الطائرات بدون طيار أو المركبات بدون طياريستخدم في المقام الأول للاتصال المتعدد الوسائط بين الطائرات بدون طيار والمحطات الأساسية ، بالإضافة إلى العمل كعقدة إرسال Mesh.يمكن للمستخدمين التطوير الثاني مع النظام الخاص بهم و IWAVE سوف تقدم رسم البصمة، البينات والمرجعية مخطط وثيقة البصمة لتطويرك.
مزاياوصلة بيانات بعيدة المدى
|
|
|
التطبيق
 |
|
|
مواصفاتجهاز بث فيديو لاسلكي
|
عناصر الوظيفة |
الوصف |
تفاصيل |
|
بي سي بي |
لوحة واجهة ذات جانب واحد |
نطاق التسامح: 46.58±0.15ملم 52.00±0.15 ملم 2.90±0.10 ملم |
|
RF |
نطاق RF 1 |
1420-1530 ميغاهرتز |
|
نطاق RF 2 |
566-678 ميغاهرتز |
|
|
مستوى الطاقة |
1.4G 23dBm±2 |
|
|
600 ميغا هرتز 23dBm±2 |
||
|
الحساسية (1Mbps) |
1.4G ((14700 قناة) 20 ميغا هرتز -102 ديسيبل 10 ميغا هرتز -100 ديسيبل 5MHz -96dBm |
|
|
600م(6200القناة) 20 ميغا هرتز -102 ديسيبل 10 ميغا هرتز -100 ديسيبل 5MHz -96dBm |
||
|
واجهة |
UART |
3 |
|
الـ HSIC |
USB 2.0 السرعة العالية |
|
|
USB |
USB 2.0 السرعة العالية |
|
|
I2C |
2个 |
|
|
الـ GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
القوة |
VSYS |
3.7 فولت ~ 4.35 فولت,اقترح 4.0 فولت (مدخل) |
|
D1V8A |
1.8 فولت |
|
|
A2V85A |
2.85 فولت |
|
|
VCC_D3V3 |
3.3 فولت الخروج |
|
|
5V_FEM |
إمدادات طاقة رقاقة RF PA ((مدخل) |
|
|
الشبكة |
وضع الشبكة |
الشبكة المخصصة غير المركزية |
|
السعة |
ماكس 32 عقدة |
|
|
الحبل |
دعم طوبولوجيا التوجيه متعددة الحلقات ، تصل إلى 31 حلقة |
|
|
التواصل |
يدعم أوضاع البث الفردي والبث المتعدد والبث. يمكن لأي عقدة استخدام هذه الأوضاع الثلاث للتواصل |
|
|
معدل البيانات |
جميع العقد تتواصل وتشارك في النطاق الترددي العمل، وسرعة الحد الأقصى هو 100Mbps |
|
|
مزامنة الوقت |
مستقل عن الساعة الخارجية، متزامنة ذاتياً |
|
|
تحكم الطاقة |
جميع العقدة تعديل تكييفي قوة الإرسال |
|
|
اندماج الشبكة الفرعية |
دعم تقسيم شبكة واحدة إلى شبكات متعددة |
|
|
سرعة الحركة |
الحد الأقصى للدعم 300 كم/ساعة |
|
|
إعادة الإرسال |
HARQ إعادة الإرسال |
|
|
مكافحة التشنج |
يدعم القفز الديناميكي للترددات داخل ومعبر نطاقات الترددات |
خدمة OEM/ODM:
إذا كنت ترغب في عرض شعار العلامة التجارية الخاصة بك على السلع مثل الكابل، كيس الحزمة، الملصق أو أي مكان. لا توجد مشكلة. خدمة OEM و ODM لدينا هي دائما على استعداد للقيام بذلك.
التعبئة:
طبقاً لشركة ستاردارد للتعبئة والتغليف
علبة كرتونية، علبة خشبية، علبة خشبية
الشحن:
- السريع الدولي مثل UPS، TNT، DHL، الخ
- الطيران الدولي: CA، AA، EA، الخ
-بالمحيط
|
|
