| الاسم التجاري: | IWAVE |
| رقم الطراز: | اف دي ام-680X |
| الـ MOQ: | 2 |
| السعر: | negotiable |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | تي / تي، خطاب الاعتماد، د / ف |
مكافحة التشويش 300 كم / ساعة السرعة FHSS تردد القفز UAV وصلة البيانات
مقدمة

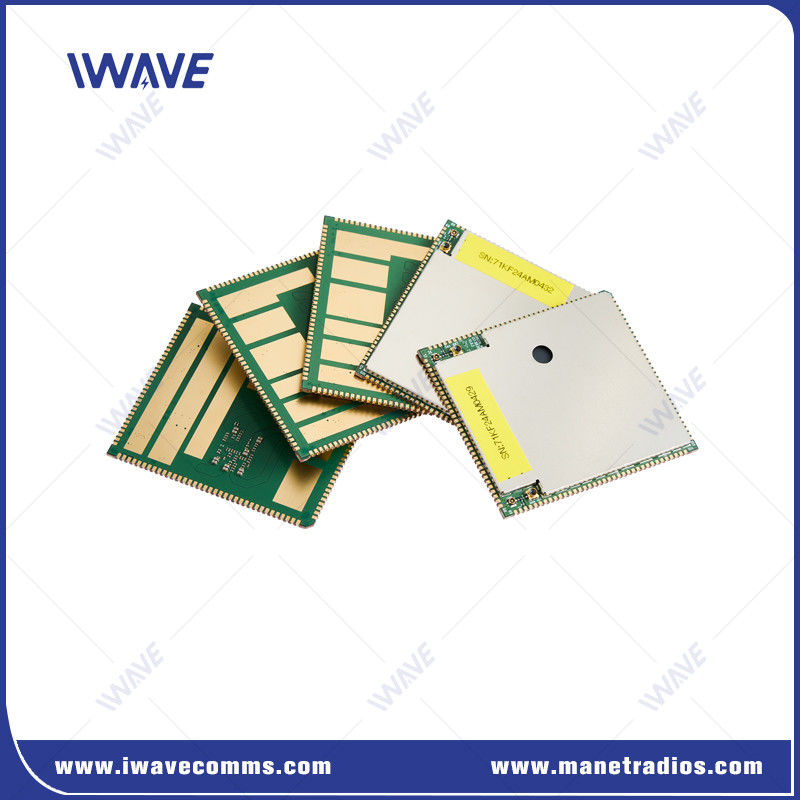

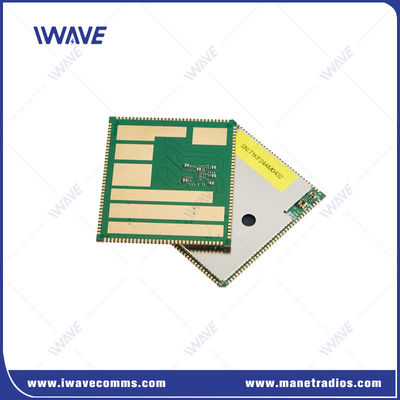

FDM-680X هو IP MESH SDR ((البرنامج المحدد الراديو)رابط بيانات الطائرات بدون طياريعمل على نطاق 1.4GHz و نطاق 600Mhzيحتوي على قدرة الشبكة 63 هوب و 64 عقدة، 200 ميجاوات (2 × 2 MIMO) طاقة إخراج، ما يصل إلى 100Mbps معدل البيانات وتشفير AES،مناسبة للغاية لالتقاط الفيديو في الموقع ويمكن استخدامها على نطاق واسع في تطبيقات الطائرات بدون طيار / UGV / USV والاتصالات الطارئة في مجالات حماية الحرائق، الإنقاذ، المراقبة والشرطة.
يمكن للمستخدمين تطويرها ودمجها في نظامهم الخاص بدعم كامل من فريق IWAVE.
شركة IWAVE هي شركة تكنولوجيا عالمية، تحوّل الطريقة التي نتواصل بها من خلال حلول تربط المستخدمين بكل الطرق الممكنة.حلولنا المبتكرة للاتصالات تمكن القدرة على العمل، تبادل وتواصل البيانات اللاسلكية ذات النطاق الترددي العالي ، والبث الصوتي والفيديو بين المركبات الجوية غير المأهولة (UAVs) وبينها ،المركبات الأرضية غير المأهولة وغيرها من أنظمة المركبات غير المأهولة.
مزايارابط بيانات الطائرات بدون طيار
فيديو متعدد النشر
في التكوين من نقطة إلى عدة نقاط ، يوفر FDM-680Xr القدرة على بث فيديو عالي الجودة إلى عقدات استقبال متعددة
تأخير منخفض
فترة تأخير منخفضة، مشاكل منخفضة. تم تصميم FDM-680X لتطبيقات روبوتية موثوقة بعيدة المدى مع معلومات فورية في الوقت الحقيقي من العقد المحمولة مع 5-15ms تأخير.
شبكات مرنة
تم تصميم FDM-680X لتوفير شبكات مرنة ، ويأتي مع خيار تردد 566-678Mhz و 1420-1530Mhz.تردد عمله سوف يقفز تلقائيا داخل هذه النطاقات في بيئة التشويش المعقدة.
إنتاجية عالية
يوفر النظام معدلات بيانات تبلغ 100 ميجابايت في الثانية لكل من الرابط الصعودي والرابط الهبوطي في وقت واحد ، مما يتيح نقل البيانات بكفاءة في التطبيقات المتطلبة.
الطاقة ذاتية التكيف
يقوم FDM-680X بتعديل طاقة الإرسال والاستقبال بشكل ديناميكي بناءً على ظروف القناة ، مما يحسن استهلاك الطاقة ويقلل من تداخل الشبكة لأداء أكثر موثوقية.
تطبيقرابط بيانات الطائرات بدون طيار
|
|
 |
مواصفاترابط بيانات الطائرات بدون طيار
|
الوظائف |
الوصف |
تفاصيل |
|
حجم الـ PCB |
46.58±0.15 ملم 52.00±0.15 ملم 2.90±0.10 ملم |
|
|
RF |
التكرار |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
مستوى طاقة RF |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
الحساسية |
1Mbps |
1.4Ghz ((14700 نقطة تردد) 20 ميغاهرتز: -102 ديسيبلم 10 ميغاهرتز: -100 ديسيبل 5Mhz: -96dBm |
|
600Mhz ((6200 نقطة تردد) 20Mhz: -102dBm 10 ميغاهرتز: -100 ديسيبل 5 ميغاهرتز: -96 ديسيبل |
||
|
5Mbps |
1.4Ghz ((14700 نقطة تردد) 20 ميغاهرتز: -95 ديسيبل 10 ميغاهرتز: -87 ديسيبل 5Mhz: -85dBm |
|
|
600Mhz ((6200 نقطة تردد) 20 ميغاهرتز: -95 ديسيبل 10 ميغاهرتز: -87 ديسيبل 5 ميغاهرتز: -85 ديسيبل |
||
|
واجهة |
UART |
3 |
|
الـ HSIC |
USB 2.0 السرعة العالية |
|
|
USB |
USB 2.0 السرعة العالية |
|
|
I2C |
2 |
|
|
الـ GPIO |
23 |
|
|
JTAG |
0 |
|
|
الهوائي |
2 |
|
|
القوة |
VSYS |
3.7 فولت ~ 4.35 فولت ((4 فولت مقترح) |
|
D1V8A |
1.8 فولت طاقة الخروج |
|
|
D2V85A |
2.85 فولت الطاقة الخارجة |
|
|
VCC_D3V3 |
3.3 فولت طاقة الخروج |
|
|
5V_FEM |
تشغيل رقاقة RF PA |
|
|
العقدة السيدة-العبدة |
تكوين العقدة المركزية |
يمكن تكوين أي عقدة في الشبكة كعقدة رئيسية. |
|
معدل البيانات |
جميع العقد تتشارك معدل بيانات قدرة نظام الاتصال الصاعد والانخفاض |
|
|
السعة |
يدعم عدد عقد الشبكة N≥2 و 64 عقدة خدمة أو 63 عقدة حالة IDLE. |
|
|
طريقة الاتصال |
يمكن تكوين أي عقدة في الشبكة كعقدة رئيسية. |
|
|
جميع العقد تتشارك معدل بيانات قدرة نظام الاتصال الصاعد والانخفاض |
||
|
الوصول |
دعم عقدة عبيد متعددة للوصول إلى الشبكة في نفس الوقت. |
|
|
معدل البيانات |
جميع العقد العبيد والعقد الرئيسية تشارك العمل عرض النطاق الترددي في اتجاه واحد. متزامن في المداخل العليا والأسفل (20Mhz ، لا يقل عن 100Mbps) |
|
|
حالة الاتصال |
جميع العقد في الشبكة تبقى متصلة في جميع الأوقات |
|
|
تحكم الطاقة |
إضافة طاقة إرسال |
|
|
إبدأ |
كل من العقدة الرئيسية والعقدة العبدة تدعم المحددات المسبقة |
|
|
الطاقة الثابتة |
تكوين الطاقة الثابتة ((تعديل العقدة الرئيسية فقط) |
|
|
التردد الثابت |
تكوين تردد القفل |
|
الأسئلة الشائعة:
السؤال: هل يمكن لهذا الطائرة بدون طيار SDR دعم نموذج P2P أو P2MP؟
الإجابة: نعم
السؤال: كم عدد العقد التي تدعمها في شبكة واحدة؟
الإجابة: هذه الشبكة النجمية لديها ما يصل إلى 64 عقدة، وشبكة Mesh لديها ما يصل إلى 32 عقدة
|
|
