| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-615MT |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |

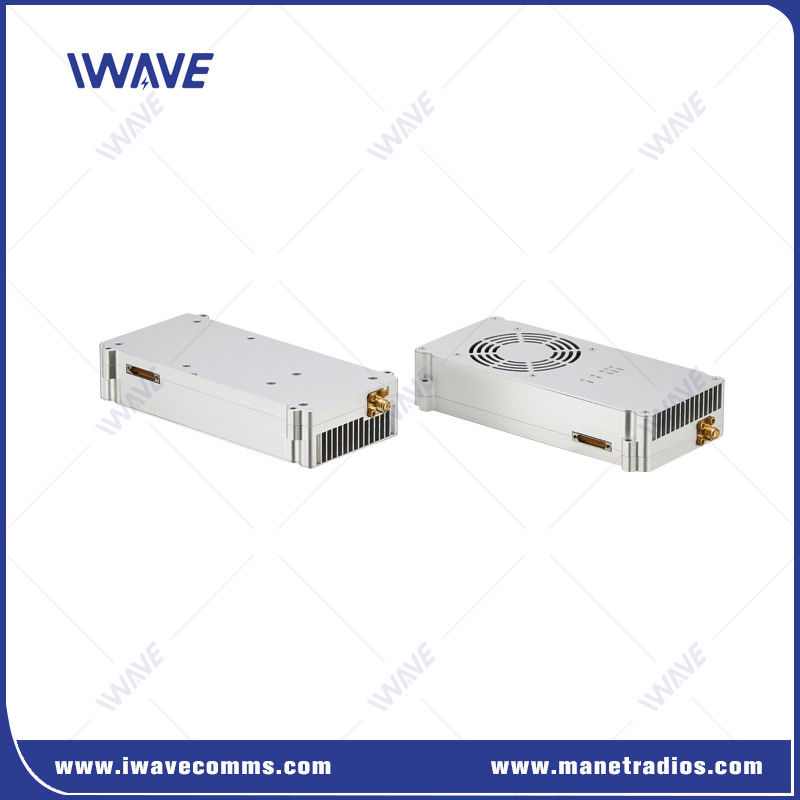

50 كم طائرة بدون طيار IP MESH فيديو Downlink
مقدمة
FD-615MT بناء بدون مركز، تشكيل الذاتي، التكيف الذاتي والشفاء الذاتي التوجيه الديناميكي
شبكة شبكة اتصالات إرسال تلقائي، يحقق التوجيه الديناميكي، الفيديو عالي الجودةبيانات متعددة القنوات وصوت الوفاء بين عقد مختلفة من نفس الشبكة في التطبيقات المعقدة، مثل الحركة السريعة والمسافة البيئية خارج خط الرؤية.
الهوائي الذكي MIMO وشبكة الشبكة اللاسلكية ذاتية التشكيل AD-HOC/MESH،التي تجعل FD-615MT توفر فيديو HD في الوقت الحقيقي واتصال Ethernet بالبنط العريض بمعدل نقل 30Mbps وبمسافة 100km-150km أو أكثرإنه خاص بالاتصالات اللاسلكية في الشبكات الخاصة الحيوية
الخصائص الرئيسيةمن 50km طائرة بدون طيار IP MESH فيديو Downlink
|
|
التطبيق
الخدمات اللوجستية والتسليم
توصيل الطرود: تستخدم الطائرات بدون طيار بشكل متزايد لتوصيل الطرود الصغيرة، وخاصة في المناطق النائية أو الصعبة الوصول إليها.
الإغاثة في حالات الكوارث
عمليات الإنقاذ: يمكن استخدام الطائرات بدون طيار للعثور على الأشخاص المحاصرين في مناطق الكوارث، مثل الزلازل والفيضانات والانهيارات الجليدية.
التقييم والرسوم البيانية: يمكنهم توفير صور وبيانات في الوقت الحقيقي لتقييم الأضرار وتخطيط جهود الإغاثة.
توصيل المساعدات: يمكن للطائرات بدون طيار توصيل الطعام والماء والإمدادات الطبية إلى المناطق المتضررة.
تفتيش البنية التحتية
فحص خطوط الكهرباء: يمكن للطائرات بدون طيار فحص خطوط الكهرباء وأبراج الإرسال والمحطات الفرعية بحثًا عن الأضرار واحتياجات الصيانة.
مراقبة خطوط الأنابيب: يمكنهم مراقبة خطوط أنابيب النفط والغاز للتسريبات وغيرها من المشاكل.
فحص الجسور والمباني: تستخدم الطائرات بدون طيار لفحص الجسور والمباني وغيرها من الهياكل من أجل السلامة والسلامة الهيكلية.
المواصفات
| الحساسية | ||
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| عامة | الميكانيكية | ||
| التكنولوجيا | MESH على أساس معيار تكنولوجيا TD-LTE | الحرارة | -20 درجة إلى +55 درجة مئوية |
| التشفير | ZUC/SNOW3G/AES (128/256) اختياري طبقة-2 تشفير | ||
| معدل البيانات | 30 ميجابايت في الثانية | البعد | 116*70*17ملم |
| الحساسية | 10MHz/-103dBm | الوزن | 190 غرام |
| النطاق | 50 كم (من الجو إلى الأرض) NLSO 3km-10km ((من الأرض إلى الأرض)) ((يعتمد على البيئة الفعلية) |
المواد | الألومنيوم المضغوط بالفضة |
| العقدة | 16 عقدة | التثبيت | مثبتة على المركبة/على متن المركبة |
| تعديل | QPSK، 16QAM، 64QAM | ||
| MIMO | 2x2 MIMO | القوة | |
| مكافحة التشويش | قفز التردد تلقائيًا | ||
| طاقة RF | 10واط | إدخال الجهد | 24 فولت DC ± 10% |
| فترة تأخير | نقل قفزة واحدة≤30ms | استهلاك الطاقة | 30واط |
|
التكرار |
واجهة |
||
| 1.4Ghz | 1420-1530 ميغاهرتز | RF | 2 × SMA |
| 800 ميه هرتز | 806-826 ميغاهرتز | الايثرنت | 1xJ30 |
| ملاحظة: نطاق التردد يدعم مخصصة | إدخال الطاقة | 1 × J30 | |
| بيانات TTL | 1xJ30 | ||
| إصلاح الأخطاء | 1xJ30 | ||
| كمارت | |
| مستوى الكهرباء | 3.3 فولت ومتوافق مع 2.85 فولت |
| بيانات التحكم | TTL |
| معدل البود | 115200bps |
| وضع الإرسال | وضع التمرير |
| مستوى الأولوية | أولوية أعلى من منفذ الشبكة عندما يتم نقل الإشارة ، سيتم نقل بيانات التحكم بأولوية |
| ملاحظة:1يتم بث البيانات التي يتم إرسالها واستقبالها في الشبكة. بعد الشبكة الناجحة ، يمكن لعقدة FD-615MT تلقي البيانات المتسلسلة. 2إذا كنت ترغب في التمييز بين إرسال واستقبال والتحكم، يمكنك تعريف الشكل. |
|
تعريف الواجهة
|
|
