| الاسم التجاري: | IWAVE |
| رقم الطراز: | FDM-6802PTM |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |

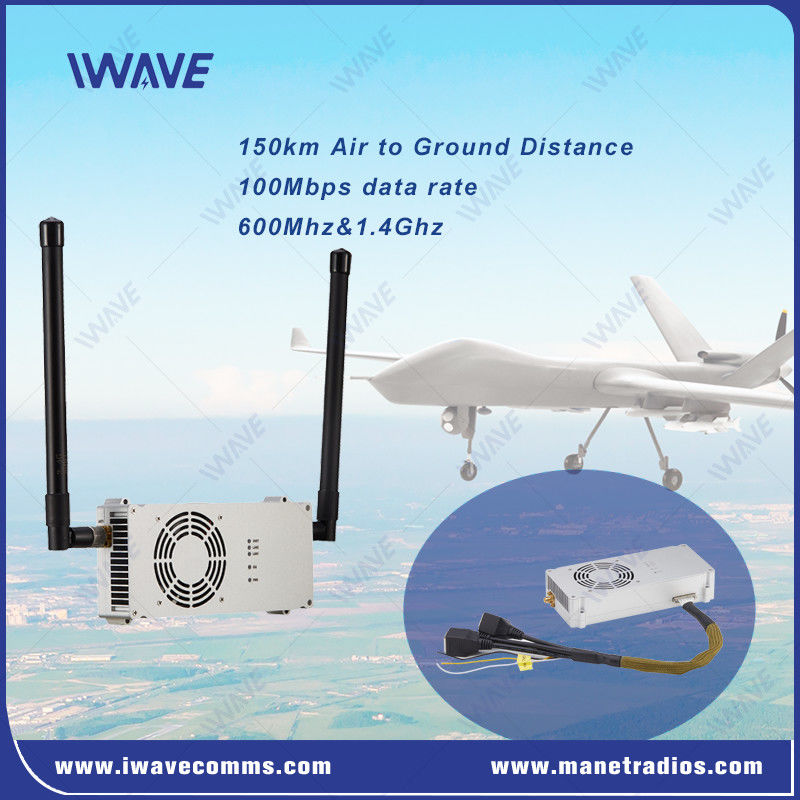

100Mbps 150km طائرة بدون طيار بعيدة المدى فيديو ومُرسّل بيانات التحكم
الوصف
الـFDM-615PTMيقدم حل اتصال لاسلكي قوي وموثوق بهطائرات بدون طيار ذات أجنحة ثابتةوطائرات الهليكوبتر، تمكين فيديو HD في الوقت الحقيقي ونقل البيانات TTL.المراقبة الجوية,البحث والإنقاذ، أومراقبة عن بعد، هذا النظام يوفر الاتصال الذي تحتاجه لنجاح المهمة. وهو مصمم خصيصا للطائرات بدون طيار / طائرات هليكوبتر / المركبات فيديو تحويل إلى أسفل ل 150 كم أثناء التحرك بسرعة.
الهوائي الذكي MIMO جعلFDM-6810PTMتوفير فيديو HD في الوقت الحقيقي واتصال Ethernet بالقطاع العريض مع معدل نقل 100Mbps.
الخصائص الرئيسية
|
|
ميزة التكنولوجيا
FDM-6810PTMيتبنى تقنية تجميع الناقلات تقنية CA التي يمكن أن تجمع ناقلتين عرض النطاق الترددي 20 ميغا هرتز معًا لتحقيق عرض النطاق الترددي المتصل باللاسلكي 40 ميغا هرتز ،تحسين فعال لمعدلات نقل الروابط الصعودية والهبوطية، وتعزيز صلابة وتكيّف البيئة لنظام النقل اللاسلكي بأكمله.
1. يدعم عرض النطاق الترددي الكلي الأكبر ، يدعم تجميع حامل 20MHz + 20MHz ، ويتجاوز معدل نقل البيانات 100Mbps.
2يدعم تجميع الناقل المستمر وجميع الناقل غير المستمر ، وهو أكثر مرونة.
3يدعم تجميع الناقلات من مختلف عرض النطاق الترددي، ويمكن ضبط عرض النطاق الترددي من تجميع الناقلات
وفقًا للتداخلات البيئية وموارد الطيف المتاحة ، مما يسهل التكيف مع السيناريوهات المختلفة.
4إعادة الإرسال على ناقلات مختلفة لتجنب انقطاع البيانات بعد أن يتم التدخل في ناقلة واحدة.
5يدعم قفز التردد من الناقلين المختلفين للعثور على الناقلين الخاليين من التداخل بشكل أكثر فعالية.
التطبيقات:
المراقبة الجوية: اتصال فيديو في الوقت الحقيقي للطائرات بدون طيار ذات الأجنحة الثابتة والمروحيات المستخدمة في مراقبة المناطق الكبيرة مثل الحدود أو الكوارث الطبيعية أو البنية التحتية الحيوية.
المراقبة والفحص عن بعد: مثالية لفحص خطوط الكهرباء ومراقبة خطوط الأنابيب ومراقبة البيئة حيث يتم نقل الفيديو والبيانات على مسافات طويلة.
عمليات البحث والإنقاذ: إن بيانات الفيديو و TTL ذات التأخير المنخفض تجعلها أداة مثالية للمستجيبين الأوائل ، مما يوفر وعيًا بالوضع في الوقت الحقيقي في المناطق النائية أو المتضررة من الكوارث.
الدفاع والأمن: ضرورية للتطبيقات العسكرية وإنفاذ القانون، وتقدم كل من الاتصالات الآمنة والقدرة على بث الفيديو HD الحية للعمليات التكتيكية.
المراقبة الزراعية: للزراعة الدقيقة، باستخدام الطائرات بدون طيار والطائرات الهليكوبتر لمراقبة الحقول الزراعية الكبيرة، وتوفير كل من ردود الفيديو وبيانات القياس عن بعد لإدارة المحاصيل.
المواصفات
|
عامة |
بدون سلك |
|||
|
التكنولوجيا |
اللاسلكية القائمة على معايير تكنولوجيا TD-LTE |
التواصل |
1T1R |
|
|
بث الفيديو |
بث فيديو عالي الدقة 1080p، H.264/H.265 التكيفي |
نقل البيانات IP |
يدعم نقل البيانات على أساس حزم IP |
|
|
التشفير |
ZUC/SNOW3G/AES ((128) الطبقة الاختيارية-2 |
رابط البيانات |
الاتصالات الثنائية الكاملة |
|
|
معدل البيانات |
ماكس 100Mbps ((الارتباط العلوي والانخفاضي) |
نسبة الصعود والهبوط |
2D3U/3D2U/4D1U/1D4U |
|
|
النطاق |
UGV: 5-10KM الأرض إلى الأرض ((LOS) |
سلسلة إعادة الإعمار الآلية |
إعادة تأسيس الرابط التلقائي بعد فشل الرابط / إعادة نشر الشبكة بعد فشل الرابط |
|
|
السعة |
64 عقدة |
الحساسية |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20MHZ |
-102 ديسيبل |
|
قوة نقل |
10واط |
10MHZ |
-100 ديسيبل |
|
|
فترة تأخير |
تأخير واجهة الهواء <30ms |
5MHZ |
-96 ديسيبل |
|
|
تعديل |
QPSK، 16QAM، 64QAM |
600MHZ |
20MHZ |
-102 ديسيبل |
|
مكافحة التشويش |
قفز التردد وتعديل التكيف |
10MHZ |
-100 ديسيبل |
|
|
عرض النطاق |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHZ |
-96 ديسيبل |
|
|
استهلاك الطاقة |
30 واط |
خيار التردد |
||
|
إدخال الطاقة |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
البعد |
86*120*24.2ملم |
600 ميه هرتز |
634Mhz-674Mhz |
|
|
ميكانيكي |
||
|
درجة حرارة العمل |
-20°C~+55°C |
|
|
البعد |
130*100*25ملم ((لا يتضمن الهوائي) |
|
|
الوزن |
273 غرام |
|
|
واجهات |
||
|
RF |
2 × SMA |
|
|
إيثيرنيت |
1xإيثيرنت |
|
|
المشتركة |
3xالبوابة المتسلسلة |
1. DEBUG الميناء التسلسلي |
|
الطاقة |
1xDC مدخل |
DC24V-27V |
|
واجهة الأوامر |
تكوين قيادة AT |
API/HTTP/UART لتكوين أمر AT |
|
إدارة التكوين |
دعم التكوين عبر واجهة المستخدم WEBUI و API و برامج الإدارة |
|
|
وضع العمل |
وضع خادم TCP |
عندما يتم تعيينها كخادم TCP، خادم الموانئ المتسلسلة ينتظر اتصال الكمبيوتر.
عندما يتم تعيينها كعميل TCP ، يبدأ خادم الميناء التسلسلي ارتباطًا بنشاط مع خادم الشبكة المحدد بواسطة IP الوجهة.
خادم lTCP، عميل TCP، UDP، UDP تعدد البث، TCP خادم/عميل التعايش، MQTT
|
|
معدل البود |
1200، 2400، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 57600، 76800، 115200، 230400، 460800 |
|
|
البروتوكول |
إيثيرنت، IP، TCP، UDP، HTTP، ARP، ICMP، DHCP، DNS، MQTT، Modbus TCP، DLT/645، وضع Pass-through |
|
|
إدارة النظام |
يدعم وظيفة WATCHDOG ، يمكن تحديد جميع الاستثناءات على مستوى النظام وإعادة تعيينها تلقائيًا |
|
|
|
