| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-6100 |
| الـ MOQ: | 2 |
| السعر: | negotiable |
| وقت التسليم: | 3-5 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |

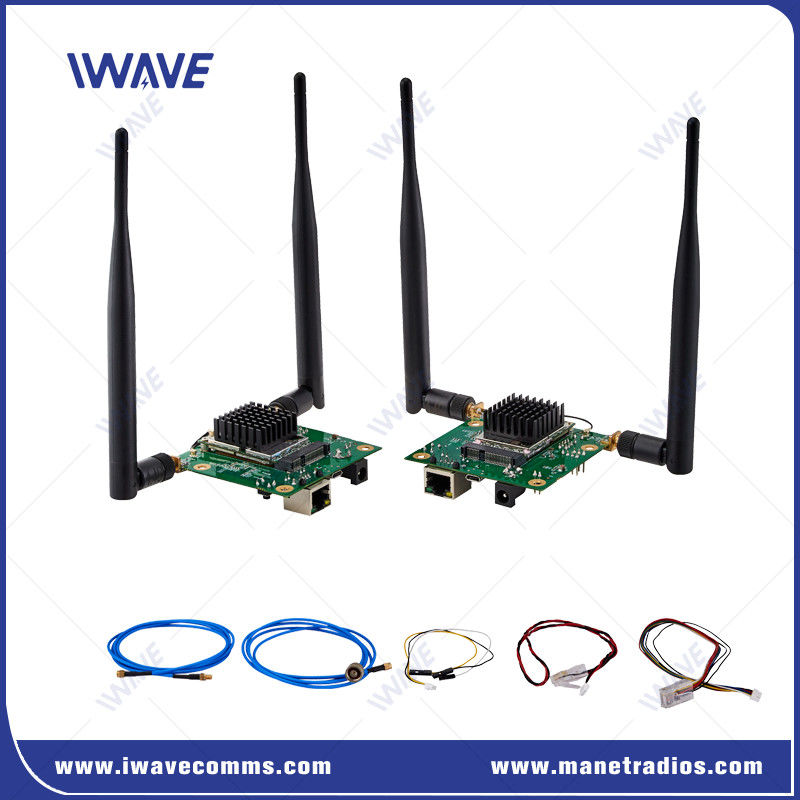

طيف انتشار التردد المتعدد (FHSS)
سيقوم منتج IWAVE IP MESH بحساب وتقييم الرابط الحالي داخلياً بناءً على عوامل مثل قوة الإشارة المستلمة RSRP ، ونسبة الإشارة إلى الضوضاء SNR ، ومعدل خطأ البت SER.إذا تم استيفاء شرط الحكم، فإنه سيقوم بتنقل التردد ويحدد نقطة تردد مثالية من القائمة.
ما إذا كان إجراء قفز التردد يعتمد على الحالة اللاسلكية. إذا كانت الحالة اللاسلكية جيدة ، فلن يتم إجراء قفز التردد حتى يتم استيفاء شرط الحكم.
مرونة شبكة الشبكة: يمكن أن تدعم FD-6100 ما يصل إلى 32 عقدة على شبكة MESH ذات تردد واحد. وهذا يتيح الاتصال الديناميكي بين أجهزة متعددة،ضرورية للتطبيقات التي تحتاج فيها العديد من الطائرات بدون طيار أو UGVs للتنسيق مع بعضها البعض.
أنواع البيانات المتزامنة: القدرة على نقل كل من البيانات IP والبيانات المتسلسلة في وقت واحد أمر بالغ الأهمية للأنظمة التي تحتاج إلى التعامل مع أنواع مختلفة من الاتصالات،مثل التحكم في الأجهزة ونقل تغذية الفيديو عالية الوضوح.
الأمن: تشفير AES 128 / 256 بت يضمن الاتصالات الآمنة، وهي ميزة أساسية للجيش، إنفاذ القانون، أو غيرها من التطبيقات عالية الأمن.
تأخير منخفض: مع فترة تأخير أقل من 25 ملم، فإن FD-6100 مناسبة بشكل جيد للسيطرة في الوقت الحقيقي ومعالجة البيانات، مثل بث الفيديو المباشر أو القياس عن بعد في سيناريوهات مهمة حرجة.
واجهة استخدام الويب للتكوين:سوف يظهر لك برنامج إدارة الشبكة MESH الذي طورته شركة IWAVE في الوقت الفعلي الطوبولوجيا، RSRP، SNR، المسافة، عنوان IP وغيرها من المعلومات لجميع العقد.البرنامج مبني على WebUi ويمكنك تسجيله في أي وقت في أي مكان مع متصفح IEمن البرنامج، يمكنك تكوين الإعدادات حسب متطلباتك، مثل تردد العمل، عرض النطاق الترددي، عنوان IP، الطوبولوجيا الديناميكية، المسافة في الوقت الحقيقي بين العقد، إعداد الخوارزمية،نسبة الإطار الفرعي إلى الأعلى إلى الأسفل، أوامر AT، الخ
الإنتاج الصناعي: مثالية لمراقبة ومراقبة عمليات الإنتاج.
الاتصالات الطارئة: يوفر اتصالات موثوق بها في المواقف الحرجة.
نقل الصورة: يتعامل بكفاءة مع نقل الصور والفيديو.
تكنولوجيا بدون سائق: يدعم احتياجات الاتصال للسيارات ذاتية القيادة.
مراقبة الفيديو: يضمن بث فيديو آمن ومستقر لأنظمة المراقبة.
| عامة | ||
| التكنولوجيا | قاعدة MESH على معيار تكنولوجيا TD-LTE اللاسلكية | |
| التشفير | ZUC/SNOW3G/AES ((128) الطبقة الثانية الاختيارية | |
| معدل البيانات | 30Mbps ((الارتباط العلوي والانخفاضي) | |
| النطاق | 10 كم ((من الجو إلى الأرض)) 500 م-3 كم ((NLOS الأرض إلى الأرض)) | |
| السعة | 16 عقدة | |
| الطاقة | 23dBm±2 (2w أو 10w عند الطلب) | |
| التأخير | نقل قفزة واحدة≤30ms | |
| تعديل | QPSK، 16QAM، 64QAM | |
| مضاد لـ (جام) | قفز التردد التلقائي عبر النطاقات | |
| النطاق الترددي | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| استهلاك الطاقة | 5 واط | |
| إدخال الطاقة | DC12V | |
| الحساسية | ||
| 2.4GHz | 20MHZ | -99 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| نطاق التردد | ||
| 2.4Ghz | 2401.5-2481.5 ميگاهرتز | |
| 1.4Ghz | 1427.9-1447.9 ميه هرتز | |
| 800 ميه هرتز | 806-826 ميغاهرتز | |
| المشتركة | ||
| مستوى الكهرباء | 2نطاق الجهد.85 فولت ومتوافق مع مستوى 3 فولت / 3.3 فولت | |
| بيانات التحكم | وضع TTL | |
| معدل البود | 115200bps | |
| وضع الإرسال | وضع التمرير | |
| مستوى الأولوية | أولوية أعلى من منفذ الشبكة عند نقل الإشارة يتم إرسال بيانات المراقبة بأولوية |
|
| ملاحظة:1يتم بث البيانات التي يتم إرسالها واستقبالها في الشبكة بعد نجاح الشبكة، كل عقدة FD-6100 يمكن أن تتلقى البيانات المتسلسلة. 2إذا كنت ترغب في التمييز بين إرسال واستقبال والتحكم، تحتاج إلى تحديد الشكل بنفسك. |
||
| ميكانيكي | ||
| الحرارة | -40°C~+80°C | |
| الوزن | 50جرام | |
| البعد | 7.8*10.8*2سم | |
| الاستقرار | MTBF≥10000hr | |
| واجهات | ||
| RF | 2 × SMA | |
| إيثيرنيت | 1xإيثيرنت | |
| المشتركة | 1x COMUART | |
| الطاقة | المدخلات المترددة | |
| مؤشر | LED ثلاثي اللون | |
واجهة
فيديو
|
|
