| الاسم التجاري: | IWAVE |
| رقم الطراز: | اف دي ام-6600 |
| الـ MOQ: | 2 قطعة |
| السعر: | negotiable |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | T/T |

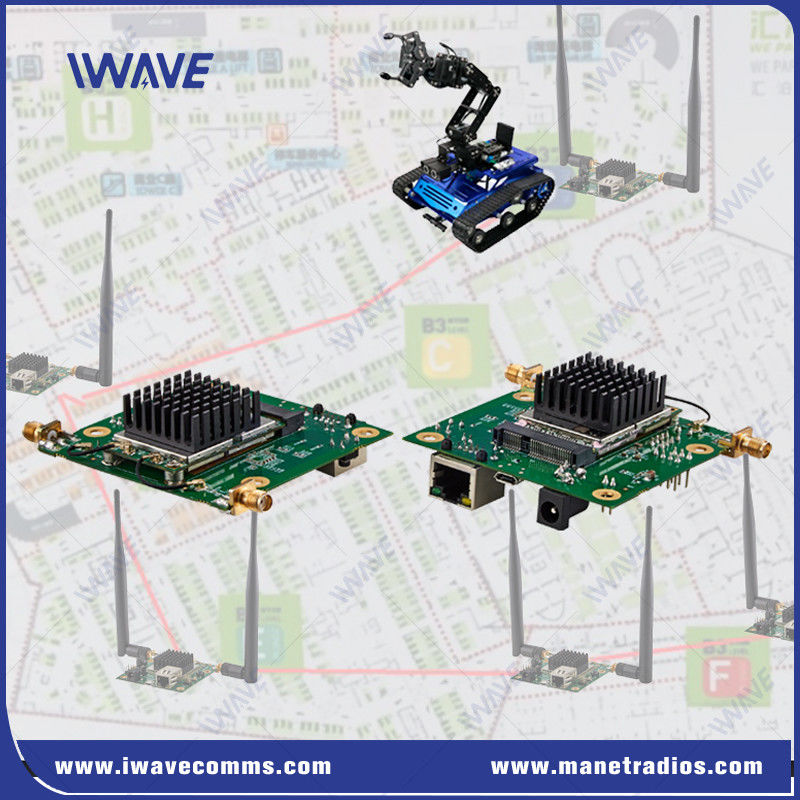

وحدة إرسال الفيديو اللاسلكية NLOS للروبوت و UGV
النموذج:FDM-6600
أقوى NLOS Ethernet اللاسلكي و Full Duplex TTL Serial Data Link
مقدمة
تم تصميم FDM-6600 خصيصًا على أساس معيار تكنولوجيا TD-LTE مع خوارزمية متقدمة لتحقيق حساسية عالية ، مما يتيح رابطًا لاسلكيًا قويًا عندما تكون الإشارة ضعيفة.لذا عند العمل في بيئة NLOS، الرابط اللاسلكي أيضا مستقرة وقوية.
الخصائص الرئيسية
تكوين العقدة:
عقدة رئيسية واحدة يمكن أن تدعم حتى16 عقدة فرعية، وتشارك عرض النطاق الترددي الكلي من30 ميجابايت في الثانيةلنقلفيديو 1080P.
معايير الاتصال:
تم تصميمها على أساسTD-LTEمعايير الاتصالات اللاسلكيةOFDM(التعدد المتعدد للتقسيم الترددي) وMIMOتقنيات الإدخال المتعدد والإخراج المتعدد.
تعمل بشكل مستقل، دون الاعتماد على محطة قاعدة من الناقلات.
نقل البيانات:
يدعم كليهماالايثرنتوملف مزدوج كاملTTLنقل البيانات
يتم إعطاء الأولوية لنقل بيانات التحكم على نقل إشارات الشبكة، مما يضمن معالجة أوامر التحكم الحيوية أولاً.
تكنولوجيا مكافحة التداخل:
يستخدمتكنولوجيا قفز التردد التلقائيلتعزيز مقاومة التداخل، وتقليل استهلاك الطاقة الكلي للنظام وحجم الوحدة بشكل كبير.
التطبيقات
جهاز FDM-6600 مناسب لمجموعة متنوعة من التطبيقات، بما في ذلك:
نظم المراقبة: لمراقبة الفيديو في الوقت الحقيقي في العمليات الأمنية.
الإذاعة: تسهيل بث الفيديو المباشر في إنتاج وسائل الإعلام.
الأتمتة الصناعية: تمكين نقل البيانات في إعدادات التصنيع الذكية.
إذا كنت بحاجة إلى مزيد من التفاصيل أو أقسام محددة، فقط أعلمني!
المواصفات
| عامة | ||
| التكنولوجيا | اللاسلكية القائمة على معايير تكنولوجيا TD-LTE | |
| التشفير | ZUC/SNOW3G/AES ((128) الطبقة الثانية الاختيارية | |
| معدل البيانات | 30Mbps ((الارتباط العلوي والانخفاضي) | |
| النطاق | 10km-15km ((الطيران إلى الأرض)) 500m-3km ((NLOS الأرض إلى الأرض)) | |
| السعة | طوبولوجيا النجوم، نقطة إلى 17-بنت | |
| الطاقة | 25dBm (2w أو 10w عند الطلب) | |
| التأخير | نقل قفزة واحدة≤30ms | |
| تعديل | QPSK، 16QAM، 64QAM | |
| مضاد لـ (جام) | قفز التردد التلقائي عبر النطاقات | |
| النطاق الترددي | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| استهلاك الطاقة | 5 واط | |
| إدخال الطاقة | DC5V | |
| الحساسية | ||
| 2.4GHz | 20MHZ | -99 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| نطاق التردد | ||
| 2.4Ghz | 2401.5-2481.5 ميگاهرتز | |
| 1.4Ghz | 1427.9-1467.9 ميغاهرتز | |
| 800 ميه هرتز | 806-826 ميغاهرتز | |
| المشتركة | ||
| مستوى الكهرباء | 2نطاق الجهد.85 فولت ومتوافق مع مستوى 3 فولت / 3.3 فولت | |
| بيانات التحكم | وضع TTL | |
| معدل البود | 115200bps | |
| وضع الإرسال | وضع التمرير | |
| مستوى الأولوية | أولوية أعلى من منفذ الشبكة عندما يتم نقل الإشارة ، سيتم نقل بيانات التحكم بأولوية | |
| ملاحظة:1يتم بث البيانات التي يتم إرسالها واستقبالها في الشبكة. بعد الشبكة الناجحة ، يمكن لكل عقدة FDM-6600 استقبال البيانات المتسلسلة. 2إذا كنت ترغب في التمييز بين إرسال واستقبال والتحكم، تحتاج إلى تحديد تنسيق نفسك |
||
| واجهات | ||
| RF | 2 × SMA | |
| إيثيرنيت | 1xإيثيرنت | |
| المشتركة | 1x COMUART | |
| الطاقة | المدخلات المترددة | |
| مؤشر | LED ثلاثي اللون | |
| ميكانيكي | ||
| الحرارة | -40°C~+80°C | |
| الوزن | 50جرام | |
| البعد | 7.8*10.8*2سم | |
| الاستقرار | MTBF≥10000hr | |
|
|
