| الاسم التجاري: | IWAVE |
| رقم الطراز: | فيم-2410 |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |

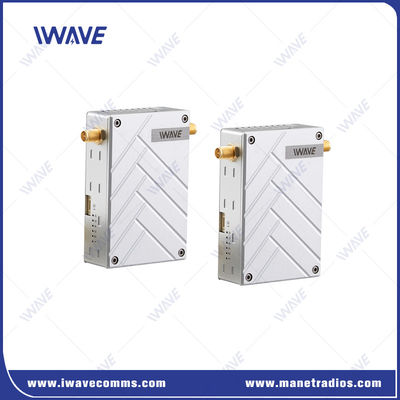

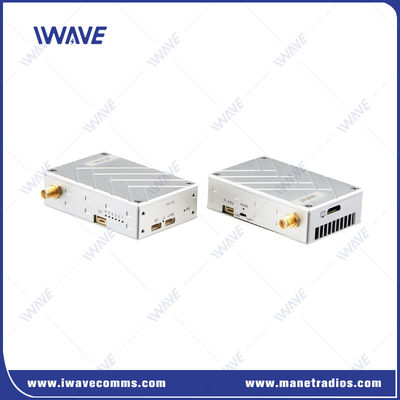

10 كيلومترات HDMI Full HD جهاز بث فيديو بدون طيار و Full Duplex Pixhawk Cube Data Links
الوصف
جهاز الاستقبال المصغر FIM-2410 هو جهاز اتصال لاسلكي TDD-COFDM تم تصميمه حديثًا استنادًا إلى المعيار العسكري للطائرات بدون طيار. يدعم 2.3/2.4/2.5Ghz لبيئة مختلفة.يوفر النظام أداءً متفوقًا في الفيديو عالي الجودة بعرض 8-12 كم ونقل البيانات ثنائي الاتجاه مع تأخير 50 ميس.
الخصائص الرئيسية
|
 |
الأسئلة الشائعة
حول تخزين الفيديو
يمكن استخدام وايرشارك لتسجيل، جوجل وايرشارك يعمل على ويندوز. وايرشارك يمكن تسجيل وتشغيل أي تيار فيديو على إيثيرنت. تحتاج إلى القيام ببعض البحث حول كيفية القيام بذلك،جوجل "Wireshark Recod تشغيل الفيديو" وحاول.
حول نوع واجهة SDI.
السؤال الأول:من فضلك أخبرني نوع SDI لهذه الروابط؟
الإجابة: إنها 3G SDI القياسية
السؤال الثاني:إذا كنت وضعت خارج الكاميرا سيكون إلى EX_SDI أو HD_SDI لوضع خارج الفيديو من TX وصلة دون ضوضاء؟
الإجابة:يعمل HD-SDI مع FIM-2450, ولكن EX-SDI لا. لأن EX-SDI ليست SDI قياسية, فإنه يضغط الفيديو القياسي SDI إلى تنقل شكل JPEG, SDI القياسي لا تضغط الفيديو.
عن سرعة الطيران القصوى
السؤال:ما هي السرعة القصوى للطيران المدعومة؟
الإجابة:السرعة القصوى للطيران: 120 كم/ساعة
التطبيق
فيما يلي التطبيقات المدرجة باللغة الإنجليزية لنظام لاس 5km HD الفيديو والبيانات الإرسالية للسيطرة على الطيران:
التصوير الجوي:التقاط الصور والفيديوهات الجوية عالية الوضوح لأغراض التصوير الفوتوغرافي والسينمائي المهني.
تغطية الأخبار:توفير موجات فيديو مباشرة وتحديثات في الوقت الحقيقي للتقارير الإخبارية والبث.
الأحداث الرياضية:تسجيل وإرسال لقطات جوية ديناميكية للأحداث الرياضية لتجربة مشاهدة محسنة.
التحقيق الخفي:تنفيذ عمليات مراقبة سرية مع قدرات نقل فيديو آمنة ومتكتمة.
مراقبة الفيديو:تنفيذ حلول مراقبة الفيديو والأمن في الوقت الحقيقيلمختلف المواقع والمرافق.
إرسال الفيديو اللاسلكي في الوقت الحقيقيتمكين بث الفيديو المباشر لمجموعة واسعة من التطبيقات، بما في ذلك التفتيش، المراقبة عن بعد، وأكثر من ذلك.
بالإضافة إلى ذلك ، تم تصميم مجموعة الإرسال الآمنة خصيصًا للطائرات المسيرة المراقبة المستخدمة في:
إنفاذ القانون:دعم وكالات إنفاذ القانون بقدرات مراقبة جوية آمنة وموثوقة.
إنقاذ مدنيالمساعدة في عمليات الإنقاذ المدنية من خلال توفير موجات فيديو في الوقت الحقيقي وبيانات حاسمة للاستجابة والتنسيق الفعالين.
المواصفات
| التكرار | 2.4GHz ((2402Mhz-2482MHz) |
| اكتشاف الأخطاء | LDPC FEC/فيديو H.264/265 تصحيح خطأ فائق |
| الطاقة المُرسَلة بالاتصالات الراديوية | 1W (من الجو إلى الأرض 8km-12km) |
| استهلاك الطاقة | TX: 10 واط |
| RX: 6 واطات | |
| عرض النطاق | 4MHz/8Mhz |
| فترة تأخير | ≤15-30ms |
| معدل النقل | 3-5Mbps |
| كن حساساً | -100dbm@4Mhz |
| مساحة لون الفيديو | المقصود الرابع:2:0 |
| الهوائي | 1T2R |
| واجهة الدخول والخروج بالفيديو | HDMI mini TX/RX، أو تحويل FFC إلى HDMI-A RX/TX |
| تنسيق الفيديو المضغوط | خوارزميات H.264+H.265 |
| معدل البت | تعديل البرنامج، ماكس 115200bps |
| التشفير | AES 128 |
| مسافة الإرسال | من الجو إلى الأرض 8-12 كم |
| وقت البدء | < 30s |
| وظيفة ثنائية الاتجاه | دعم بيانات الفيديو والثنائية في وقت واحد |
| البيانات | دعم TTL ثنائي الاتجاه |
| إمدادات الطاقة | DC 7- 18V |
| واجهة | 1080P/60 HDMI ميني RX x1 |
| 100Mbps الايثنر إلى USB / RJ45 على ويندوز × 1 | |
| S1 TTL منفذ سلسلة ثنائي الاتجاه x1 | |
| طاقة الدخول x1 | |
| ضوء المؤشر | وضع مدخل / مخرج HDMI |
| إرسال واستقبال | |
| حالة عمل لوحة الفيديو | |
| القوة | |
| HDMI | ميني HDMI |
| نطاق الحرارة | درجة حرارة التشغيل:-40°C ~ + 85°C |
| درجة حرارة التخزين: -55°C ~ + 100°C | |
| تصميم المظهر | تكنولوجيا التصنيع الحاسوبي / قشرة سبيكة الألومنيوم المزدوجة |
| البعد | 72×47×19ملم |
| الوزن | Tx: 94g/Rx: 94g |
|
|
