| الاسم التجاري: | IWAVE |
| رقم الطراز: | FDM-605PTM |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |
NLOS نظام بث بيانات الفيديو والتحكم للمحفرات بدون طيار
الوصف

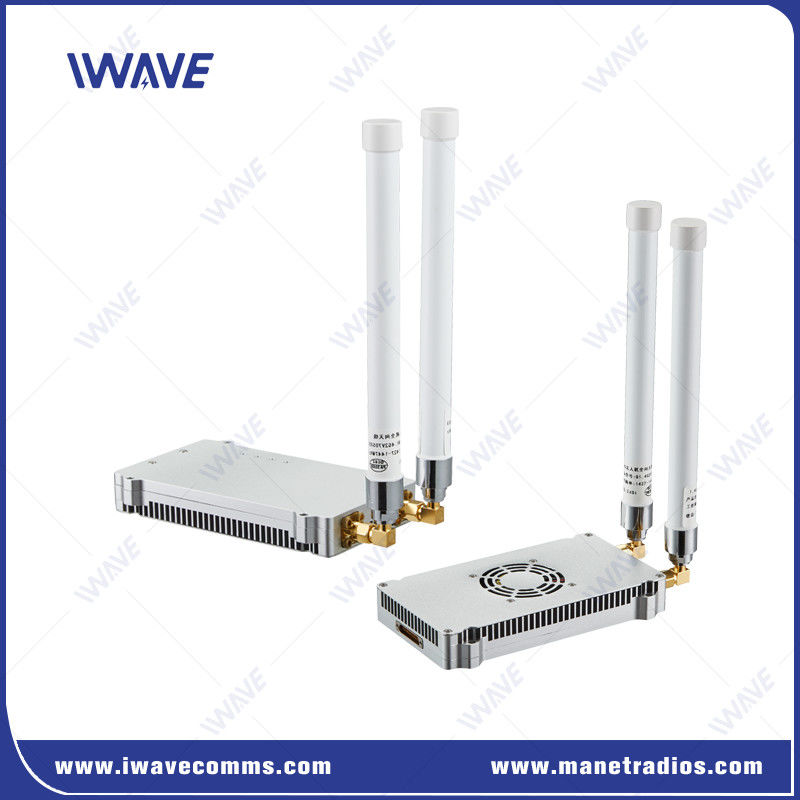

FDM-605P TM هي لوحة شبكة متطورة مصممة لتطبيقات الفيديو والبيانات بعيدة المدى ، وتقدم أداءً قويًا في بيئات غير مرئية (NLOS) صعبة.مصممة خصيصًا للمحفرات غير المأهولة، والجرارات والرافعات والمركبات، يضمن هذا الحل الاتصالات السلسة على مسافات تتراوح بين 1-5 كم في الغابات، والتضاريس القاسية، والبيئات الحضرية.
الخصائص الرئيسية
|
 |
الاتصال بين النقطة والعديد من النقاط
يدعم إرسال إرسالات متعددة في الهواءفيديو عالي الدقةوبيانات TTLإلى جهاز استقبال أرضي واحد، مما يضمن مراقبة ومراقبة مركزية.
الأمثل لبيئات NLOS
يتفوق في سيناريوهات الاتصالات المعوقة، بما في ذلك الغابات الكثيفة، المناطق الصعبة، والبيئات الحضرية المعقدة.
تكنولوجيا MIMO الهوائي الذكي
يوفربث فيديو عالي الجودة في الوقت الحقيقيوالاتصال بالاتصال الالكتروني العريضبمعدل بيانات30 ميجابايت في الثانية.
تصميم خفيف ومتكامل
يزن فقط150 غرام، فهي مثالية لدمجها في الآلات غير المأهولة حيث كفاءة الوزن أمر حاسم.
خيارات الاتصال الآمن
متوفرة في5Wو10 واطإصدارات الطاقة، مما يتيحالاتصال المشفرفيبيئات RF المعقدة.
التطبيق
الاتصالات بين نقاط متعددة على مسافة طويلة
مراقبة دوريات خطوط الطاقة والهيدرولوجيا
الاتصالات الطارئة لمكافحة الحرائق والدفاع عن الحدود والجيش
الاتصالات البحرية، حقل نفط رقمي، تشكيل الأسطول
المواصفات
|
عامة |
ميكانيكي |
||
| التكنولوجيا | اللاسلكية القائمة على تكنولوجيا الوصول TD-LTE | الحرارة | -20+55 درجة مئوية |
| التشفير | ZUC/SNOW3G/AES (128/256) اختياري طبقة-2 تشفير | الأبعاد | 116*70*17ملم |
| معدل التاريخ | 30Mbps | الوزن | 100 غرام |
| الحساسية | -103 ديسيبل | ||
| النطاق | 50 كم (من الجو إلى الأرض) | المواد | الألومنيوم المضغوط بالفضة |
| الوضع | نقطة إلى نقطة متعددة | التثبيت | على متن الطائرة |
| MIMO | 2x2 MIMO |
الطاقة |
|
| تعديل | QPSK، 16QAM، 64QAM | ||
| طاقة RF | 33dbm | الجهد | 12 فولت DC |
| التأخير | من النهاية إلى النهاية: 60ms-80ms | استهلاك الطاقة | 11واط |
| مضاد لـ (جام) | قفز التردد تلقائيًا | ||
|
التكرار |
واجهات |
||
| 1.4Ghz | 1427.9-1447.9 ميه هرتز | RF | 2 × SMA |
| 800 ميه هرتز | 806-826 ميغاهرتز | إيثيرنيت | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 ميگاهرتز | ||
| إدخال الطاقة | 1xJ30 | ||
| بيانات TTL | 1xJ30 | ||
| إصلاح الأخطاء | 1xJ30 | ||
|
المشتركة |
|
| مستوى الكهرباء | 3.3 فولت ومتوافق مع 2.85 فولت |
| بيانات التحكم | RS232 |
| معدل البود | 115200bps |
| وضع الإرسال | وضع التمرير |
| مستوى الأولوية | أولوية أعلى من منفذ الشبكة عندما يتم نقل الإشارة، سيتم نقل بيانات التحكم بأولوية |
| ملاحظة: 1يتم بث البيانات المرسلة والمقبولة في الشبكة. بعد التواصل الناجح ، يمكن لكل وحدة FDM-605P TM استقبال البيانات المتسلسلة. 2إذا كنت ترغب في التمييز بين إرسال واستقبال والتحكم، تحتاج إلى تحديد تنسيق نفسك |
|
|
الحساسية |
||
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
|
|
