| الاسم التجاري: | IWAVE |
| رقم الطراز: | FDM-615PTM |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |
وصلة بيانات الاتصال المتقدمة FHSS لنقل الفيديو والبيانات لمسافات طويلة
الوصف

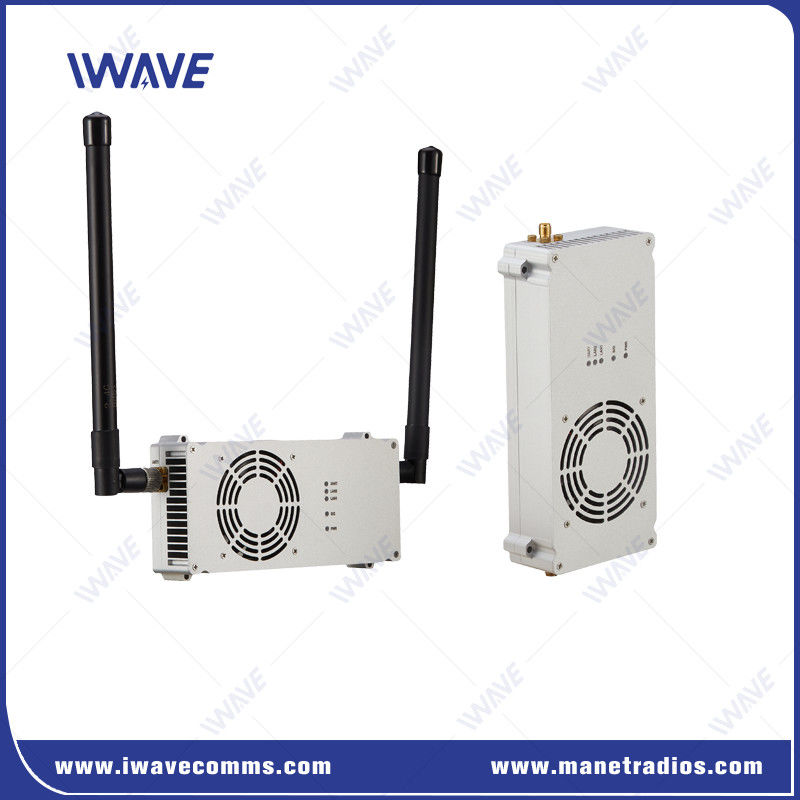

الـFDM-615PTMهي وحدة اتصالات لاسلكية متقدمة تستفيدطيف انتشار التردد المرتفع (FHSS)تكنولوجيا من أجل مقاومة متفوقة للضوضاء والتداخل.اتصالات إثنترات كاملة مزدوجة/سلسليةفي عامل شكل مضغوط وقوي، مما يجعلها مثالية للمنصات الصغيرة بدون طيار.
الخصائص الرئيسية
|
الخصائص الرئيسية:
التواصل القوي على المدى الطويل
العروض واضحة ومستقرةبث فيديو NLOSمع مجموعة من1-10 كملتطبيقات الأرض إلى الأرض.
بث فيديو عالي الوضوح
يدعم الوقت الحقيقيبث فيديو عالي الجودة 1080P60بمعدلات البيانات8-12 ميجابايت في الثانيةعلى مسافات تتراوح بين 1 و 10 كم.
تأخير قصير
خصائص تأخير منخفض جدا من60ms إلى 80msلضمان التحكم السلس ومراقبة الفيديو في الوقت الحقيقي.
التشغيل المتعدد الترددات
يعمل فيUHF، L باند، وS باند، مع خيارات التردد بما في ذلك800 ميغاهرتزو1.4 غيغاهرتز.
يستخدمطيف انتشار التردد التلقائي (FHSS)لتحسين اختيار القناة وتجنب التداخل.
التطبيق
IWAVE توفر نظام استقبال مبعوث فيديو بعيد المدى غير خط الرؤية لآلات التسجيل ونظام حديقة الكابلات.غالبًا ما تكون أنظمة حفر الكابلات هي نظام الحصاد المفضل عند قطع الأشجار في التضاريس المنحدرة.في حين أن عربة قطع الخشب تحتاج دائما إلى التحرك بعيدا لالتقاط الخشب ويمكن أن تكون هذه المسافة خارج خط الرؤية عند العمل على التضاريس المنحدرةيجب أن يراقب المشغل في المقصورة شاشة فيديو حول عربة قطع الأشجار حتى يتمكن من تشغيل آلات قطع الأشجار بأمان وكفاءة.
المواصفات
| عامة | ||
| التكنولوجيا | اللاسلكية القائمة على معايير تكنولوجيا TD-LTE | |
| التشفير | ZUC/SNOW3G/AES ((128) الطبقة الثانية الاختيارية | |
| معدل البيانات | 30Mbps ((الارتباط العلوي والانخفاضي) | |
| النطاق | 100km-150km ((الهواء إلى الأرض) | |
| السعة | 32 عقدة | |
| نطاق NLOS | 5 إلى 10 كيلومترات من الأرض إلى الأرض | |
| طاقة RF | 10 واط | |
| فترة تأخير | من النهاية إلى النهاية: 60ms-80ms | |
| تعديل | QPSK، 16QAM، 64QAM | |
| مكافحة التشويش | قفز التردد تلقائيًا | |
| عرض النطاق | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| الحساسية | ||
| 2.4GHz | 20MHZ | -99 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| نطاق التردد | ||
| 2.4Ghz | 2401.5-2481.5 ميگاهرتز | |
| 1.4Ghz | 1427.9-1447.9 ميه هرتز | |
| 800 ميه هرتز | 806-826 ميغاهرتز | |
| الطاقة | ||
| إدخال الطاقة | 24 فولت DC ± 10% | |
| استهلاك الطاقة | 30واط | |
| المشتركة | ||
| مستوى الكهرباء | 2نطاق الجهد.85 فولت ومتوافق مع مستوى 3 فولت / 3.3 فولت | |
| بيانات التحكم | وضع TTL | |
| معدل البود | 115200bps | |
| وضع الإرسال | وضع التمرير | |
| مستوى الأولوية | أولوية أعلى من منفذ الشبكة عندما يتم نقل الإشارة ، سيتم نقل بيانات التحكم بأولوية | |
| ملاحظة: (1) يتم بث البيانات المرسلة والمستقبلة في الشبكة. بعد النجاح في الشبكة ، يمكن لكل عقدة FDM-615P TM استقبال البيانات المتسلسلة.الاستقبال والتحكم، تحتاج إلى تعريف الشكل بنفسك | ||
| واجهات | ||
| RF | 2 × SMA | |
| الايثرنت | 1xJ30 | |
| المشتركة | 1xJ30 | |
| القوة | 1xJ30 | |
| إصلاح الأخطاء | 1xJ30 | |
|
|
