| الاسم التجاري: | IWAVE |
| رقم الطراز: | Defensor-T6 |
| الـ MOQ: | وحدة 1 |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | تي / تي، خطاب الاعتماد، د / ف |

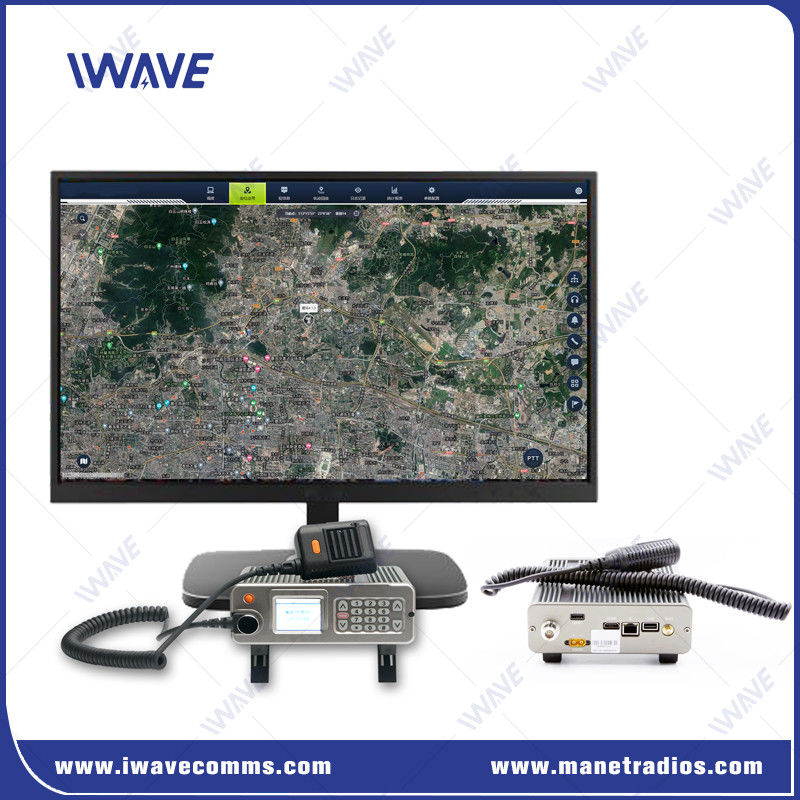

نظام راديو الطوارئ اللاسلكي للطائرات ومركز القيادة
مقدمة
لقد ركزت IWAVE باستمرار على الاتصالات الحيوية منذ 17 عاماً.توفير حلول IP MESH واسعة النطاق مرنة للحرائق والطوارئ، الأمن العام، والشرطة المسلحة، والدفاع المدني وغيرها من الصناعات الحكومية والمجتمعات المدنية مثل خطوط الأنفاق، حقول النفط، محطات الطاقة النووية، المطارات، الخ.
نظام محطة لا يتطلب روابط سلكية أو غرف معدات أو إمدادات طاقة رئيسية.شبكة متعددة الحلقات والشبكة الخاصة ذاتية التنظيمتم تحسين هذه التكنولوجيا في نهاية المطاف في عام 2023. مقارنة بنظم DMR / PDT ، فإنها توفر تغطية أكثر قوة ومرونة ، ولكن بتكلفة أقل وبهندسة شبكة أبسط.
الخصائص الرئيسية
|
على عكس أنظمة الاتصالات التقليدية (DMR VHF/UHF، الشبكات الخلوية، أو الأقمار الصناعية) ، والتي تعتمد على البنية التحتية الثابتة،تعمل أجهزة راديو MANET دون الاعتماد على أبراج أرضية أو محاور مركزية.
قم بإنشاء مركز قيادة متنقل في أي مكان ببساطة قم بنشر أجهزة لاسلكية من MANET تم تكوينها مسبقاً في الوحدات البعيدة للحصول على اتصال فوري.
يحتوي على زر طوارئ بلمسة واحدة يشارك على الفور إحداثيات GPS للمستخدم للتتبع في الوقت الحقيقي.
يدعم مصادر طاقة متعددة ، بما في ذلك بطاريات المركبات والألواح الشمسية والمولدات ، مما يضمن التشغيل دون انقطاع حتى بدون كهرباء الشبكة.
أجهزة راديو MANET تتصل تلقائيًا بأي وحدة أخرى في الشبكة، مما يتيح الاتصال العالمي السلس دون الحاجة إلى بنية تحتية موجودة مسبقًا. |
واجهة
|
|
|
شاشة العرضيستخدم شاشة عرض TFT مع استهلاك طاقة منخفض ، مما يوفر مرئية واضحة لمعلومات الجهاز حتى في ظروف الإضاءة الساطعة. MIC/SP (ميكروفون/متحدث):واجهة للاتصال بالميكروفون، تمكين وظائف المراقبة والاتصال. (أوارت)يستخدم جهاز برمجة IWAVE المخصص من خلال هذه الواجهة لإدارة معلومات الجهاز وقراءة / كتابة البيانات. النملة:منفذ الهوائي لربط المغذية المقابلة. HDMI:واجهة عرض عالية الوضوح USB:واجهة للاتصالات بين الماوس والمفاتيح |
التطبيق
منصة IWAVE هي حل برمجى ويندوز غني بالميزات يمكنه إرسال موحد عبر أنظمة الاتصالات المتعددة. وتشمل قدراته الشاملة: المكالمات الفردية،الاتصالات الجماعية، التصحيح الديناميكي، البث على مستوى النظام، الاتصال ذات الأولوية، تنبيهات الطوارئ، وظائف المؤتمرات، والرصد مع الاستماع المحيطي.يقدم النظام بيانات حاسمة في الوقت الحقيقي لدعم عملية صنع القرار.
IWAVE يوفر مجموعة كاملة من معدات الاتصالات المخصصة، بما في ذلك: المحطات الأساسية، أجهزة الراديو التكتيكية، الملحقات، المكونات السلبية، ووحدات استجابة الطوارئ المتنقلة.هذه تشكل كامل، حل الاتصالات المرن للعمليات الحرجة.
المواصفات
|
خيارات التردد |
VHF: 136-174MHz UHF1: 350-390MHz UHF2: 400-470MHz |
المستقبل | |||
|
المسافة بين القنوات |
12.5كيلو هرتز |
الحساسية (5% BER) (رقمية) |
الحساسية الساكنة |
-117 ديسيبل |
|
|
طريقة الوصول المتعدد |
TDMA |
حساسية ديناميكية |
-110dBm |
||
|
تعديل وتفكيك |
4FSK |
الحساسية (12dB SINAD) (المقارنة) |
-117 ديسيبل | ||
|
معدل البيانات المستمر (على كل ناقل) |
9.6kbps |
الحد الأقصى لمستوى استقبال الإشارة |
-7 ديسيبل م |
||
|
خطأ في تردد الناقل |
± 0.1ppm |
تحديد القناة المجاورة |
-65dB@12.5KHz/-70dB@25KHz |
||
|
رطوبة العمل |
20% ~ 80% |
رفض القناة |
12 ديسيبل |
||
|
رطوبة التخزين |
< 80% |
الحجب |
84 ديسيبل |
||
|
البعد |
65.5×159×166.5ملم |
الترتيبات المتعددة |
70 ديسيبل |
||
|
الوزن |
3.1كيلوغرام |
رفض الإجابة الزائفة |
70 ديسيبل |
||
|
درجة حرارة العمل |
-30°C ~ 60°C |
إرسال مزيف |
- 57 ديسيبل |
||
|
جهاز إرسال |
|||||
| استقرار التردد |
± 0.1 ppm |
الحد الأقصى للتسامح لتغيرات الطاقة الخارجة |
± 1.5dB ((طبيعي) / +2/-3dB ((شديد) |
||
|
قوة الخروج من الترددات الراديوية |
5 ~ 20 واط قابلة للتعديل |
طاقة القناة المجاورة |
-65dB@12.5KHz/ -75dB@25KHz |
||
|
التداخل الموصول/المشع (ميناء الهوائي) (طريقة الإرسال) |
9kHz~1GHz≤-36dBm 1GHz~12.75GHz≤-30dBm |
التداخلات الموجّهة/المشعّة (ميناء الهوائي) (الوضع الجامد) |
30MHz~1GHz≤-36dBm 1GHz~12.75GHz≤-30dBm |
||
|
التخفيف بين التركيبات |
≤-60dB@12.5KHz / ≤-70dB@25KHz |
طاقة القناة المجاورة أثناء التبديل الفوري |
±12.5kHz≤-50dB ± 25kHz≤-60dB |
||
