| الاسم التجاري: | IWAVE |
| رقم الطراز: | إف دي إم-6800 |
| الـ MOQ: | 2 وحدة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | T / T ، L / C. |

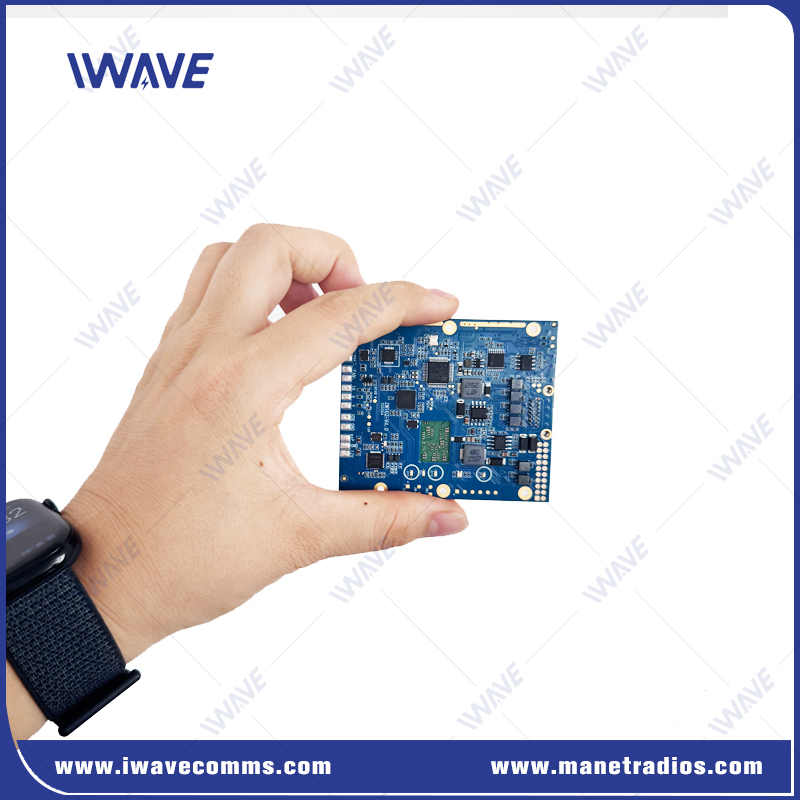

وصلة بيانات UGV بتردد UHF مع تشفير AES وفيديو بزمن انتقال منخفض وبيانات القياس عن بعد
مقدمة
يقوم FDM-6800 بترتيب قنوات الفيديو والقياس عن بعد والتحكم للطائرات بدون طيار والروبوتات الصغيرة في ظروف إشارة الراديو غير المستقرة.
يعتمد FDM-6800 على تقنية شبكة لاسلكية ptmp المحسنة لـ Tactical SDR For Mobile Robotics.منصة SDR آمنة وقوية للروبوتات المتنقلة مع قدرات فريدة متعددة النطاقات ومتعددة الموجات.
تم تصميم الراديو التكتيكي المثبت في القتال لتحقيق التنوع في مجموعة واسعة من المهام والبيئات التشغيلية، مما يوفر قدرات اتصال قوية وتغطية شبكة ممتدة عبر البيئة المعقدة.
يوفر النظام تغطية تردد واسعة عبر نطاقات UHF ونطاق L، مما يوفر حصانة غير مسبوقة للتداخل، وأمن معلومات استثنائي. يمكن لخيارات الخدمة المتكاملة دعم بيانات IP عالية الجودة في وقت واحد، وبيانات القياس عن بعد وبيانات mavlink واتصالات الفيديو عالية الدقة في شبكة واحدة. تضمن الواجهات المخصصة للفيديو والبيانات التكامل السلس مع منصة غير مأهولة تابعة لجهة خارجية.
الميزات الرئيسية
|
نظام وصلة بيانات UGV متقدم – تحكم لاسلكي عالي الأداء الميزات الرئيسية والمزايا الفنية: 1. اتصال مُحسّن ● تكنولوجيا MIMO 2×2 توفر ثبات إشارة قوي في البيئات الديناميكية ● خرج طاقة عالي 5 واط يتيح التشغيل بعيد المدى (1-3 كم NLOS) مع اختراق فائق 2. أمان من الدرجة العسكرية ● روابط مشفرة AES128 تمنع الاعتراض والوصول غير المصرح به ● مكافحة التشويش المتقدمة مع أكثر من 300 قفزة/ثانية لتغيير التردد 3. نقل البيانات عالي السرعة ● معدل نقل بيانات 100-120 ميجابت في الثانية يدعم دفق فيديو عالي الدقة في الوقت الفعلي ● تخصيص عرض النطاق الترددي التكيفي يحسن تدفق البيانات 4. بنية شبكة قابلة للتطوير ● يدعم شبكات شبكية مكونة من 64 عقدة مع تكوينات P2P/P2MP مرنة ● قدرة الترحيل الذكية توسع النطاق التشغيلي 5. حل ميداني مضغوط ● تصميم خفيف الوزن للغاية (281 جرامًا) مع مساحة صغيرة (12.7 × 9.4 × 1.8 سم) ● نطاق مزدوج قابل للتحديد بالبرمجيات (600 ميجاهرتز/1.4 جيجاهرتز) من أجل القدرة على التكيف مع المهمة |
|
|
القفز التلقائي للتردد والتبديل الميداني بين 600 ميجاهرتز و1.4 جيجاهرتز FDM-6800 هو راديو محدد بالبرمجيات (SDR) ومبني على بنية التردد القابلة للتبديل من IWAVE. يسمح هذا التصميم للمستخدمين بتحديد نطاق مناسب بين نطاق L ونطاق UHF. النطاق 1.4G: 1420-1530 ميجاهرتز وUHF: 566-678 ميجاهرتز
|
تقنية متقدمة لمكافحة التشويش مع FHSS ذكي
القفز الذكي للتردد من أجل اتصالات غير قابلة للكسر
تنفذ سلسلة FDM-6800 تقنية طيف الانتشار بالقفز الترددي (FHSS) المتطورة مع خوارزميات الذكاء الاصطناعي الخاصة. يراقب نظامنا باستمرار جودة الارتباط في الوقت الفعلي باستخدام:
● RSRP (قوة الإشارة المستلمة)
● SNR (نسبة الإشارة إلى الضوضاء)
● SER (معدل خطأ الرمز)
المزايا الرئيسية:
● تقييم القناة الذكي - يختار تلقائيًا الترددات المثلى فقط عند الحاجة
● القفز المدرك للسياق - يحافظ على اتصالات مستقرة عن طريق تجنب القفزات غير الضرورية
● موثوقية عالية - قدرة على 300+ قفزة/ثانية لبيئات ECM
|
إدارة شبكة سهلة تبسيط التحكم باستخدام برنامج إدارة iWAVE البديهي – مراقبة العقد، وتتبع الطوبولوجيا في الوقت الفعلي، وتحسين الأداء بسهولة. ✔ رؤى الشبكة المباشرة: عرض SNR وRSSI ومسافات العقد الديناميكية ذكية وقابلة للتطوير وسهلة الإدارة – قم بتشغيل شبكتك بدقة. |
تطبيق
|
تتيح وصلة بيانات UGV من iWAVE اتصالات آمنة وبعيدة المدى بين المركبات الأرضية غير المأهولة (UGVs) ومحطات التحكم. مثالي لـ: ✔ العمليات العسكرية والدفاعية – عمليات القوافل عن بعد والمهام المستقلة |
|
تخصيص
|
عام |
لاسلكي |
||
| تقنية | شبكة نجمية تعتمد على هيكل إطار فتحة الوقت الخاص بـ IWAVE & الموجة. | اتصال | 1T1R1T2R2T2R |
| تشفير | ZUC/SNOW3G/AES(128) اختياري الطبقة 2 | وصلة بيانات | اتصال مزدوج كامل |
| معدل البيانات | الحد الأقصى 100 ميجابت في الثانية (وصلة صاعدة ووصلة هابطة) | نسبة الصعود والهبوط | 2D3U/3D2U/4D1U/1D4U |
| نطاق | 1-3 كم غير خط البصر | إعادة الاتصال التلقائي | إعادة إنشاء الارتباط التلقائي بعد فشل الارتباط/إعادة نشر الشبكة بعد فشل الارتباط |
| السعة | 64 عقدة | الحساسية | |
| MIMO | 2x2 MIMO | 1.4 جيجاهرتز | 20 ميجاهرتز |
| الطاقة | 23 ديسيبل مللي واط ± 2 (2 واط، 5 واط أو 10 واط عند الطلب) | 10 ميجاهرتز | |
| زمن الانتقال | من النهاية إلى النهاية ≤ 5 مللي ثانية - 15 مللي ثانية | 5 ميجاهرتز | |
| التشكيل | QPSK، 16QAM، 64QAM | 600 ميجاهرتز | 20 ميجاهرتز |
| مضاد للتشويش | FHSS (طيف الانتشار بالقفز الترددي) | 10 ميجاهرتز | |
| عرض النطاق الترددي | 1.4 ميجاهرتز/3 ميجاهرتز/5 ميجاهرتز/10 ميجاهرتز/20 ميجاهرتز/40 ميجاهرتز | 5 ميجاهرتز | |
| استهلاك الطاقة | 5 واط |
نطاق تردد مزدوج |
|
| مدخلات الطاقة | DC5-32V | 1.4 جيجاهرتز | 1420 ميجاهرتز - 1530 ميجاهرتز |
| الأبعاد والوزن | 71*60*10 ملم/33 جرام | 600 ميجاهرتز | 566 ميجاهرتز - 678 ميجاهرتز |
