راديو نقل بيانات لاسلكي للاتصال الروبوتي الديناميكي

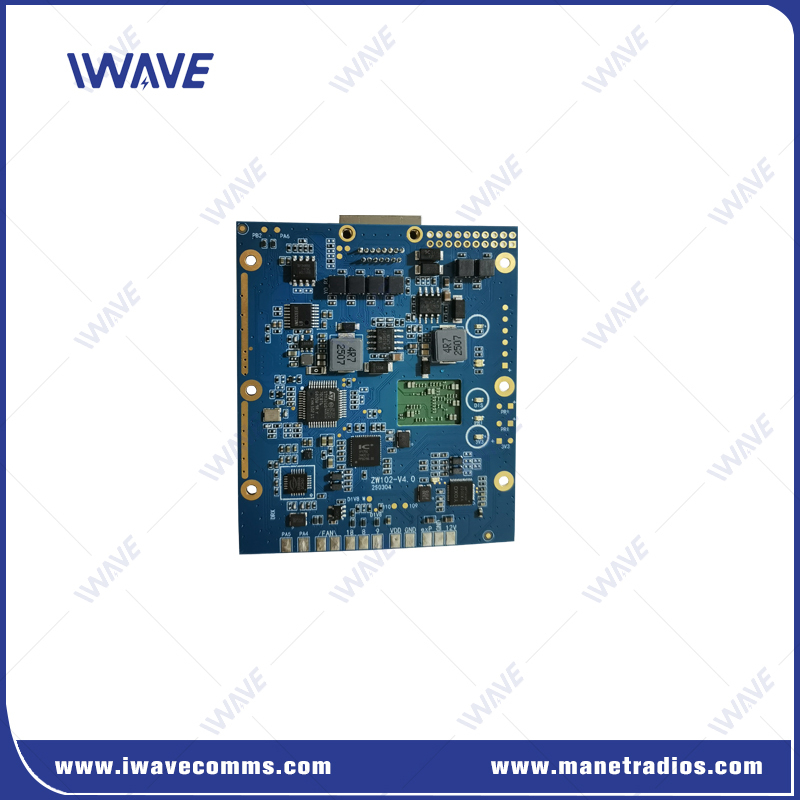

راديو بيانات شبكي FD-7800 اللاسلكي

أداء قوي في تصميم صغير جدًا

تم تصميم وحدة FD-7800 IP MESH Core Module للأنظمة غير المأهولة المتطورة، مما يوفر أداء راديو MANET 2x2 MIMO في حزمة OEM صغيرة جدًا من حيث الحجم والوزن والطاقة.

✔ مدمج وعالي الأداء – يدمج C2 وبيانات المستشعر/القياس عن بعد وتتابع الاتصالات لاتصالات UGV سلسة
✔ أمان من الدرجة العسكرية – تشفير AES-128 متقدم + قفز تردد سريع لمرونة مقاومة التشويش
✔ مثبت في ساحة المعركة – يحافظ على الأداء الأمثل في بيئات RF معقدة ومتنازع عليها

✔ ترميز قناة LDPC متقدم – أداء فائق لمكافحة التداخل
✔ شبكات مرنة سريعة – تدعم ما يصل إلى 32 عقدة
✔ تقنية طبقة PHY المستندة إلى IP – تمكن أوضاع البث الأحادي والبث
✔ شبكة تنظيم ذاتي ذكية

• تحدد تلقائيًا مسارات الإرسال المثالية
• تخصص عرض نطاق القناة ديناميكيًا
• نطاق NLOS (غير خط البصر) 1-3 كم لكل عقدة+

✔ توافق متعدد الأنظمة الأساسية – مثالي للروبوتات والطائرات بدون طيار و USVs والأنظمة غير المأهولة

نظام وصلة بيانات لاسلكية رقمية مخصصة - الميزات الرئيسية:

• طاقة خرج تصل إلى 200 واط
• ما يصل إلى 100 ميجابت في الثانية من خلال البيانات
• مسافة اتصال NLOS تصل إلى 1-3 كم للفيديو عالي الدقة وبيانات القياس عن بعد
• بيئة RF معقدة أثبتت شكل موجة MIMO 2x2: قابلية التوسع 32 عقدة
• خيارات تردد النطاق الفردي/المزدوج
• واجهات الإدخال/الإخراج: Ethernet و USB و RS232
• تشفير متقدم: AES128 و ZUC و SNOW3G
• قم بتوصيل طائرات بدون طيار متعددة و UGVs وأجهزة الاستشعار والأفراد والمنصات المأهولة/غير المأهولة من خلال شبكة شبكية قابلة للتطوير بشكل كبير ومتوافقة أصلاً مع جميع أجهزة راديو MANET من سلسلة IWAVE.
• يوفر اتصالات عالية النطاق ثنائية الاتجاه لـ C2 والفيديو وبيانات المستشعر والقياس عن بعد في وحدة واحدة

برنامج إدارة الشبكة

• سهل الإدارة
  يمكن لبرنامج الإدارة إدارة جميع العقد ومراقبة الطوبولوجيا في الوقت الفعلي.
• سيتم عرض نسبة الإشارة إلى الضوضاء (SNR) وقوة الإشارة المستلمة (RSSI) والمسافة بين العقد ديناميكيًا على الرسم البياني الطوبولوجي.
• ستوفر IWAVE وثائق واجهة برمجة التطبيقات والدعم الفني لتسهيل التكامل مع منصات غير مأهولة تابعة لجهات خارجية.
• يمكن للمستخدمين ضبط نطاق التردد العامل وتمكين/تعطيل وظيفة قفز التردد (FHSS) وتعديل عنوان IP لكل عقدة من خلال برنامج الإدارة.
• من خلال وثائق مجموعة أوامر IWAVE AT، يمكن للمستخدمين تكوين المفاتيح والترددات وعرض النطاق الترددي والحصول على نسبة الإشارة إلى الضوضاء والاستعلام عن إصدارات البرامج الثابتة ومعدلات الباود وما إلى ذلك.

FHSS (طيف الانتشار بقفز التردد)

باستخدام خوارزميات وآليات IWAVE الخاصة، تحسب FD-7800 داخليًا وتقيم جودة الرابط الحالي بناءً على عوامل مثل RSRP و SNR و SER. عند استيفاء العتبات المحددة مسبقًا، يبدأ النظام في قفز التردد ويحدد التردد الأمثل من قاعدة بيانات. يعتمد تنفيذ قفز التردد كليًا على ظروف الشبكة اللاسلكية في الوقت الفعلي:

1. عندما تظل جودة الرابط مستقرة، لا يحدث أي قفز.
2. يحافظ النظام على التردد الحالي حتى يتم استيفاء معايير التسليم.

توفر شبكات Ad-Hoc المتنقلة ذاتية التكوين والإصلاح الذاتي (MANETs) عملية مرنة من خلال اكتشاف المسارات البديلة ديناميكيًا وإجراء تجاوز الفشل التلقائي أثناء انقطاع المسار. مثالي لـ:

️أصغر نظام روبوتي

️الكشف/التخلص من خطوط الأنابيب
️إنقاذ الحرائق
️القياس عن بعد اللاسلكي
️الفيديو اللاسلكي
️أنظمة التحكم
️ سرب UGV/الكلب الروبوتي

عام

لاسلكي

نطاق تردد مزدوج
