| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-6100 |
| الـ MOQ: | 2 |
| السعر: | negotiable |
| وقت التسليم: | 3-5 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |
IP Mesh Oem وصلة بيانات رقمية لـ UGV لنقل بيانات الفيديو والتحكم

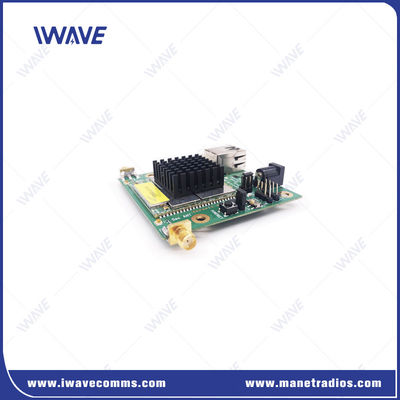

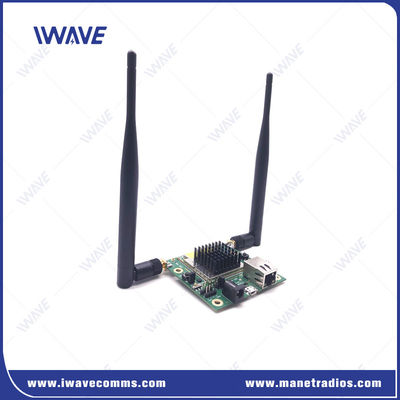

FD-6100 هو ربط بيانات رقمية ثلاثي النطاق المصغرة OEM 800MHz و 1.4Ghz و 2.4Ghz MIMO.
إنها مثالية للمراقبة والبث بالفيديو للطائرات بدون طيار (UAV) و UGV (UGV)أجهزة الراديو IP Mesh توفر حلًا مرنًا ومثبتًا MANET لأكثر البيئات تحديًا.
يوفر رابطًا قويًا وآمنًا في جميع نطاقات التردد 800 ميغا هرتز و 1.4 جيجا هرتز و 2.4 جيجا هرتز.يعتمد FD-6100 على FHSS ((Frequency Hopping Spread Sprectrum) وقاعدة الحساسية العالية على معيار تكنولوجيا TD-LTE لتحقيق أداء RF قوي.
السرعة العالية، قدرات المدى الطويل من FD-6100 تسمح بجودة عالية فيديو لاسلكي والاتصالات البعيدة.
الخصائص الرئيسية
|
 |
التطبيق
FD-6100 تمكن شبكات الشبكة من التشكيل الذاتي والشفاء الذاتي. شبكات الشبكة تحسن الصلابة ، وتوسع النطاق وتبسيط الاتصالات التعاونية.وهو مثالي لتطبيقات UxV الحاسمة الحجم والوزن، وتقدم SWaP من الحل العاري للبرنامج والتكامل النظام.
مثالية للاستخدام في التغطية واسعة المنطقة ومتعددة الممرات ، التطبيقات المتنقلة مثل الروبوتات
الاتصالات التكتيكية
مركبات برية بدون طيار إرسال الفيديو اللاسلكي
المواصفات
| عامة | ||
| التكنولوجيا | قاعدة MESH على معيار تكنولوجيا TD-LTE اللاسلكية | |
| التشفير | ZUC/SNOW3G/AES ((128) الطبقة الثانية الاختيارية | |
| معدل البيانات | 30Mbps ((الارتباط العلوي والانخفاضي) | |
| النطاق | 10 كم ((من الجو إلى الأرض)) 500 م-3 كم ((NLOS الأرض إلى الأرض)) | |
| السعة | 16 عقدة | |
| الطاقة | 23dBm±2 (2w أو 10w عند الطلب) | |
| التأخير | نقل قفزة واحدة≤30ms | |
| تعديل | QPSK، 16QAM، 64QAM | |
| مضاد لـ (جام) | قفز التردد التلقائي عبر النطاقات | |
| النطاق الترددي | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| استهلاك الطاقة | 5 واط | |
| إدخال الطاقة | DC12V | |
| الحساسية | ||
| 2.4GHz | 20MHZ | -99 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| نطاق التردد | ||
| 2.4Ghz | 2401.5-2481.5 ميگاهرتز | |
| 1.4Ghz | 1427.9-1447.9 ميه هرتز | |
| 800 ميه هرتز | 806-826 ميغاهرتز | |
| المشتركة | ||
| مستوى الكهرباء | 2نطاق الجهد.85 فولت ومتوافق مع مستوى 3 فولت / 3.3 فولت | |
| بيانات التحكم | وضع TTL | |
| معدل البود | 115200bps | |
| وضع الإرسال | وضع التمرير | |
| مستوى الأولوية | أولوية أعلى من منفذ الشبكة عند نقل الإشارة يتم إرسال بيانات المراقبة بأولوية |
|
| ملاحظة:1يتم بث البيانات التي يتم إرسالها واستقبالها في الشبكة بعد نجاح الشبكة، كل عقدة FD-6100 يمكن أن تتلقى البيانات المتسلسلة. 2إذا كنت تريد التمييز بين إرسال واستقبال والتحكم، تحتاج إلى تحديد الشكل بنفسك. |
||
| ميكانيكي | ||
| الحرارة | -40°C~+80°C | |
| الوزن | 50جرام | |
| البعد | 7.8*10.8*2سم | |
| الاستقرار | MTBF≥10000hr | |
| واجهات | ||
| RF | 2 × SMA | |
| إيثيرنيت | 1xإيثيرنت | |
| المشتركة | 1x COMUART | |
| الطاقة | المدخلات المترددة | |
| مؤشر | LED ثلاثي اللون | |
فيديو
|
|
