| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-61MN |
| الـ MOQ: | 2 قطع |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |
رابط البيانات الرقمي ثلاثي النطاق
مقدمة

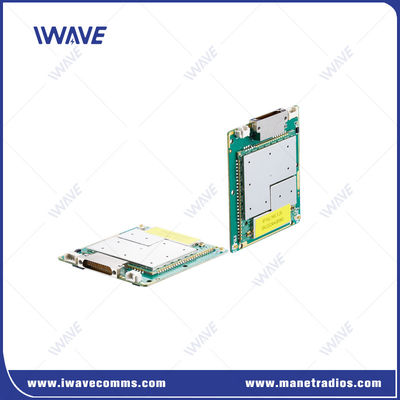

FD-61MN هي وحدة نقل بيانات ثلاثية النطاق الرقمية IP MESH المصغرة من OEM للطائرات بدون طيار والطائرات بدون طيار والسيارات ذاتية القيادة والسيارات ذاتية القيادة وغيرها من المركبات ذاتية القيادة.هذا الرقمية شبكة وصلة تدفق الفيديو والبيانات عبر شبكة "غير البنية التحتية" في ثلاثة البرمجيات التي يمكن تحديدها النطاقات الترددية 800Mhz، 1.4Ghz و 2.4Ghz.

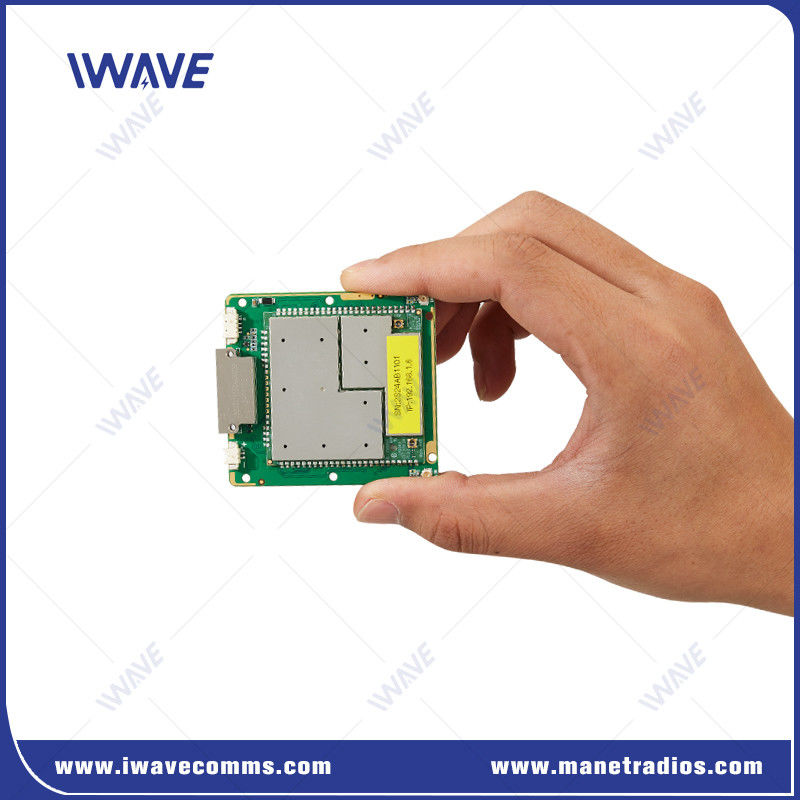

يعتمد FD-61MN على تكنولوجيا قفز التردد التلقائي ((FHSS) وتعديل التكيف لمكافحة التشويش في بيئة RF المعقدة. تصميمه المصغر مثالي لدمج الطائرات بدون طيار ، UAV ،المركبات الأرضية الكاملة والمركبات الأرضية ذاتية القيادة بدون طيار.

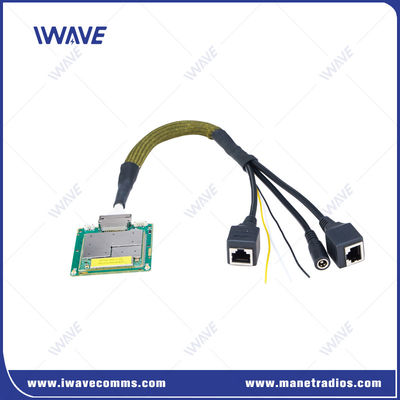

تسمح بنية الشبكة ذاتية التشكيل والشفاء الذاتي ومنافذ إيثيرنث متعددة ومنافذ UART لـ FD-61MN بنقل الفيديو اللاسلكي عالية الجودة والقياس عن بعد في أسطول الطائرات بدون طيار والروبوتات.
الخصائص
● القدرة على التشكيل الذاتي والشفاء الذاتي
FD-61MN يبني شبكة شبكة تتكيف باستمرار والتي تسمح للعقد بالانضمام أو الخروج في أي وقتمع بنية لامركزية فريدة توفر الاستمرارية حتى عندما يتم فقدان عقدة واحدة أو أكثر.
● القدرة القوية على نقل البيانات المستقرة
استخدام تكنولوجيا التكييف في الترميز لتبديل آليات الترميز والتعديل تلقائيًا وفقًا لجودة الإشارة لتجنب الارتعاش الكبير في معدل الإرسال مع تغير الإشارة.
● التواصل عن بعد
1قدرة قوية على التخلص من المرض
2بالنسبة للمركبات الأرضية غير المأهولة، غير خط الرؤية 1km-3km
3بالنسبة للمركبات الجوية بدون طيار، 10 كم من الجو إلى الأرض
●تحكم بدقة في سرب الطائرات بدون طيار أو أسطول الطائرات بدون طيار
الميناء التسلسلي 1: إرسال واستقبال (البيانات التسلسلية) عبر IP (العنوان + الميناء) بهذه الطريقة ، يمكن لمركز تحكم واحد التحكم بدقة في وحدات متعددة UAV أو UGV.
الميناء التسلسلي 2: البث الشفاف والبث الإرسال واستقبال بيانات التحكم
التطبيق
●روابط فيديو وبيانات لاسلكية متقدمة للطائرات بدون طيار، الطائرات بدون طيار، UGV، USV
● يوفر FD-61MN خدمات الفيديو والبيانات عالية الجودة القائمة على IP لوحدات تكتيكية متنقلة عالية في مجال الأمن والدفاع.
● FD-61MN هو شكل OEM (اللوحة العارية) لدمج المنصة في عدد كبير من الأنظمة الروبوتية.
● يمكن لـ FD-61MN استلام وإرسال بيانات التحكم في القياس عن بعد عبر عنوان IP وميناء IP للتحكم بدقة في كل وحدة في أنظمة متعددة الروبوتات.
● يمكن تحقيق نطاق إضافي من خلال إضافة مكبرات تعزيز
المواصفات
| التكنولوجيا | التطبيقات المخصصة القائمة على معيار تكنولوجيا TD-LTE |
| التشفير | ZUC/SNOW3G/AES128 الطبقة الاختيارية-2 |
| معدل البيانات | أقصى 30 ميجابايت في الثانية ((الارتباط العلوي والانخفاضي) |
| نطاق الاتصال | الجو إلى الأرض 10 كم NLOS الأرض إلى الأرض 1-3km |
| العقدة | 16 عقدة |
| طاقة RF | 23dBm±2 (2w، 5w أو 10w عند الطلب) |
| فترة تأخير | من النهاية إلى النهاية≤5ms-15ms |
| تعديل | QPSK التكيفي، 16QAM، 64QAM |
| مكافحة التشويش | FHSS ((طيف انتشار قفزة التردد) |
| عرض النطاق | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| استهلاك الطاقة | 5واط |
| إدخال الطاقة | DC5-32V |
| البعد | 60*55*5.7ملم |
| الوزن | 26 غرام |
| تردد ثلاثي النطاقات | 1.4G: 1420Mhz-1530MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 2402-2481 ميغاهرتز | |
| RF | 2 × IPX |
| منفذ LAN | 3x منفذ Ethernet |
| كمارت | 1xCOMUART |
| إدخال الطاقة | 1*DC5-32V |
فيديو
|
|
