| الاسم التجاري: | IWAVE |
| رقم الطراز: | اف دي ام-6600 |

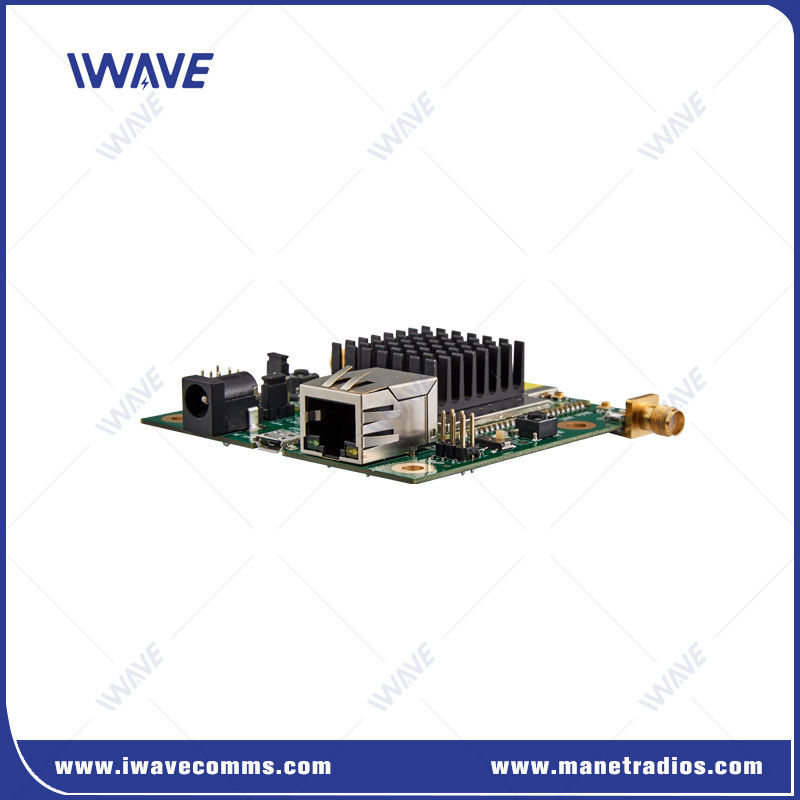

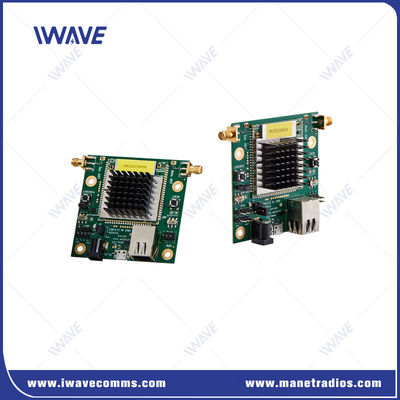

وحدة PCB لاسلكية NLOS للبث البيانات الفيديو العريضة
مقدمة
وحدة FDM-6600 اللاسلكية NLOS للبث البيانات الفيديو النطاق العريض هي جهاز اتصالات متقدم مصمم لتلبية المتطلبات العالية للبيئات الصناعية الحديثة.تم تصميمه لتوفير اتصال سلس وقوي لمجموعة متنوعة من التطبيقات التي تتطلب نقل البيانات والفيديو في الوقت الحقيقيمع دعمها لبروتوكولات شبكة لاسلكية متعددة، يضمن هذا الجهاز تبادل بيانات موثوق وكفاءة، مما يجعله مكونا لا يتجزأ لأي إعداد صناعي.
يضم هذا المنتج مجموعة من البروتوكولات المدعومة، بما في ذلك TCP/IP للاتصالات الشبكة القياسية، UDP لتسليم البيانات بشكل أسرع وبدون اتصال، DHCP لتخصيص عنوان IP ديناميكي،DNS لتحديد اسم النطاق، و HTTP/HTTPS للوصول إلى الويب الآمن.التنوع في دعم البروتوكول يضمن أن الجهاز يمكن دمجها بسلاسة مع البنية التحتية للشبكة الحالية وتلبية متطلبات تشغيلية متنوعة.
الخصائص الرئيسية
تشفير: AES 128 بت لنقل البيانات عن بعد آمن
البروتوكولات المدعومة: TCP/IP، UDP، DHCP، DNS، HTTP، HTTPS لتسهيل البروتوكولات اللاسلكية للشبكة
الشهادات:الحد الأدنى للوظائف، CE ضمان الامتثال والسلامة
إمدادات الطاقة:5VDC للحفاظ على التشغيل الموثوق به
نوع الهوائي: الخارجيمرفق SMA
تطبيق وحدة PCB لنقل بيانات الفيديو اللاسلكية NLOS العريضة
المراقبة والأمنيستخدم على نطاق واسع في أنظمة الأمن لمراقبة المناطق الكبيرة مثل مراكز المدن والحدائق الصناعية والمطارات والحدود.العديد من الكاميرات يمكن أن تنقل تغذية الفيديو الحية إلى غرفة التحكم المركزية، وتعزيز الوعي الوضعية وقدرات الاستجابة.
البث والتغطية الحدث:في صناعة الإذاعة، تسمح الأنظمة اللاسلكية النقطة إلى النقطة المتعددة بنقل الفيديو المباشر من مواقع مختلفة في حدث (مثل الملاعب الرياضية والحفلات الموسيقية،أو المؤتمرات) إلى استوديو الإنتاج أو شاحنة البث، مما يسهل التغطية في الوقت الحقيقي والإنتاج.
استجابة الطوارئ:خلال الكوارث الطبيعية، الحوادث، أو حالات الطوارئ الأخرى، يمكن للمستجيبين الأوائل استخدام بث الفيديو اللاسلكي لمشاركة تغذية الفيديو في الوقت الحقيقي من الطائرات بدون طيار، كاميرات الجسم،أو كاميرات مثبتة على المركبات مع مراكز قيادة، مما يساعد على اتخاذ القرارات والتنسيق بشكل أسرع.
المواصفات
| عامة | ||
| التكنولوجيا | اللاسلكية القائمة على معايير تكنولوجيا TD-LTE | |
| التشفير | ZUC/SNOW3G/AES ((128) الطبقة الثانية الاختيارية | |
| معدل البيانات | 30Mbps ((الارتباط العلوي والانخفاضي) | |
| النطاق | 10km-15km ((الطيران إلى الأرض)) 500m-3km ((NLOS الأرض إلى الأرض)) | |
| السعة | طوبولوجيا النجوم، نقطة إلى 17-بنت | |
| الطاقة | 25dBm (2w أو 10w عند الطلب) | |
| التأخير | نقل قفزة واحدة≤30ms | |
| تعديل | QPSK، 16QAM، 64QAM | |
| مضاد لـ (جام) | قفز التردد التلقائي عبر النطاقات | |
| النطاق الترددي | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| استهلاك الطاقة | 5 واط | |
| إدخال الطاقة | DC5V | |
| الحساسية | ||
| 2.4GHz | 20MHZ | -99 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| نطاق التردد | ||
| 2.4Ghz | 2401.5-2481.5 ميگاهرتز | |
| 1.4Ghz | 1427.9-1467.9 ميغاهرتز | |
| 800 ميه هرتز | 806-826 ميغاهرتز | |
| المشتركة | ||
| مستوى الكهرباء | 2نطاق الجهد.85 فولت ومتوافق مع مستوى 3 فولت / 3.3 فولت | |
| بيانات التحكم | وضع TTL | |
| معدل البود | 115200bps | |
| وضع الإرسال | وضع التمرير | |
| مستوى الأولوية | أولوية أعلى من منفذ الشبكة عندما يتم نقل الإشارة ، سيتم نقل بيانات التحكم بأولوية | |
| ملاحظة:1يتم بث البيانات التي يتم إرسالها واستقبالها في الشبكة بعد الشبكة الناجحة ، يمكن لكل عقدة FDM-6600 استقبال البيانات المتسلسلة. 2إذا كنت ترغب في التمييز بين إرسال واستقبال والتحكم، تحتاج إلى تحديد تنسيق نفسك | ||
| واجهات | ||
| RF | 2 × SMA | |
| إيثيرنيت | 1xإيثيرنت | |
| المشتركة | 1x COMUART | |
| الطاقة | المدخلات المترددة | |
| مؤشر | LED ثلاثي اللون | |
| ميكانيكي | ||
| الحرارة | -40°C~+80°C | |
| الوزن | 50جرام | |
| البعد | 7.8*10.8*2سم | |
| الاستقرار | MTBF≥10000hr | |
|
|
