| الاسم التجاري: | IWAVE |
| رقم الطراز: | اف دي ام-66MN |
| الـ MOQ: | 2 وحدة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |

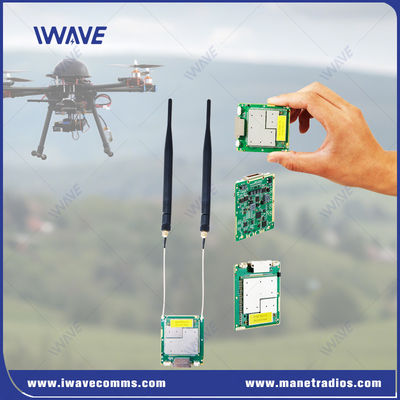

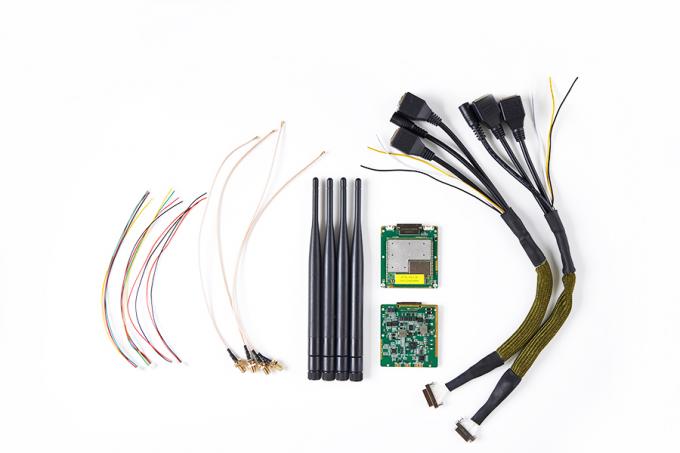

3 كيلومترات من الأرض إلى الأرض الروبوتات آمنة البيانات اللاسلكية و الروابط الفيديو
مقدمة
FDM-66MN Nlos 1-3km نظام غير مأهول للروبوتات البيانات المتنقلة والبث الفيديو HD.يحصل على معلومات الموانئ المتسلسلة عن طريق IP يسمح لمحطة تحكم واحدة للسيطرة على روبوتات متنقلة متعددةوهي مناسبة بشكل خاص للاستخدام على الطائرات بدون طيار المزدحمة ، UGV ، المركبات غير المرخصة وغيرها من تطبيقات الروبوتات قصيرة إلى متوسطة المدى.
حجم 60 * 55 * 5.7mm يجعله أصغر وحدة راديو OEM واسعة النطاق والمرشح المثالي لدمج النظام في أنظمة صغيرة بدون طيار للقيام في بيئات صعبة ،مثل التفتيش الداخلي للمباني أو الأنفاق.
الخصائص الرئيسية
الطيف المنتشر
الطيف المنتشر للانتقال في التردد (FHSS) ، والتكيف التكيفي والقدرة على إرسال RF التكيفية هي أفضل مزيج للحصانة من الضوضاء والتداخل.
إدارة البرمجيات و واجهة الويب
يمكن تكوين FDM-66MN باستخدام واجهة برمجيات كاملة تستند إلى التثبيت. و WebUI هي طريقة تكوين تستند إلى المتصفح للاستخدامات لإعداد المعايير عن بعد أو محليا،إعدادات الشبكة، الأمن، توبولوجيا المراقبة، SNR، RSSI، المسافة، الخ

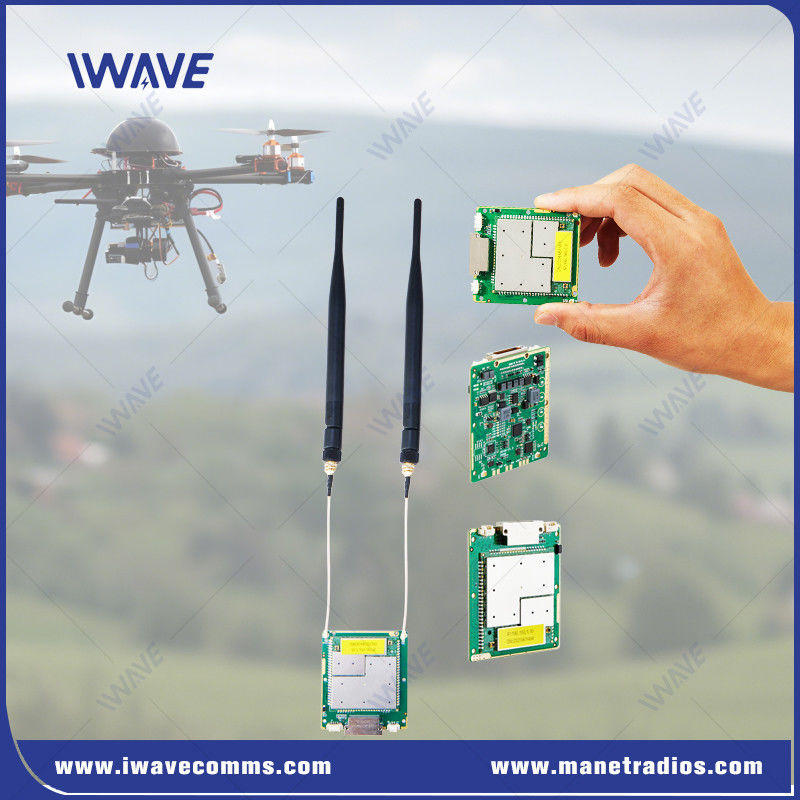

أصغر وحدة راديو OME
FDM-66MN هو جهاز استقبال فيديو رقمي مصغّر للغاية بقياس 60*55*5.7ملم ووزن 26جرام.الحجم الصغير يجعلها مثالية للتطبيقات الحساسة للوزن والمساحة مثل الطائرات بدون طيار الصغيرة أو منصات UGV.
قوة نقل قابلة للتعديل
قوة الخروج القابلة للاختيار من البرنامج من -40dBm إلى 25dBm
مجموعة غنية من خيارات الواجهة
الجهد الدخالي الكبير للطاقة
إدخال طاقة واسعة DC5-32V لتجنب الحرق عند إدخال الجهد الخاطئ

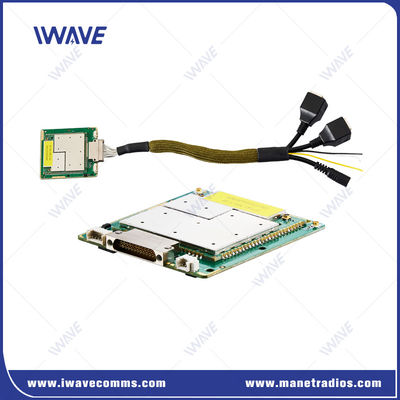

تعريف الواجهة
| J30JZ تعريف: | ||||||
| الدبوس | الاسم | الدبوس | الاسم | الاسم | الدبوس | |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | د- | 20 | UART0_TX | |
| 3 | الـ GND | 12 | الـ GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | رقم VIN المتبادل | 22 | الحذاء | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | الـ GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | رقم VIN المتبادل | |
| 8 | الـ GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
التطبيق
FDM-66MN هو وحدة اتصال لاسلكية مضغوطة وخفيفة الوزن ومحددة برمجيًا مصممة للاتصال الموثوق به في التطبيقات غير المأهولة ، بما في ذلك بعثات BVLoS ، UGVs ، الروبوتات ، UAS ، و USVs.تقدم السرعة العالية، وقدرات المدى الطويل ، يسمح FDM-66MN بنقل مزدوج متزامن عالي الجودة لعدة تغذيات فيديو HD كاملة وإشارات التحكم وبيانات القياس عن بعد.مع إضافة مكبر طاقة خارجي، يمكن أن تحقق نطاقات الاتصالات تصل إلى 50 كم. حتى في البيئات الصعبة ، غير خط الرؤية ، مثل المناطق الحضرية المزدحمة ، فإنه يضمن الاتصالات الموثوقة على مسافات تصل إلى 20 كم.
المواصفات
| عامة | ||
| التكنولوجيا | قاعدة لاسلكية على مستوى تكنولوجيا TD-LTE لاسلكية | |
| التشفير | ZUC/SNOW3G/AES ((128/256) الطبقة الثانية الاختيارية | |
| معدل البيانات | 30Mbps ((الارتباط العلوي والانخفاضي) | |
| متوسط التوزيع التكيفي لمعدل بيانات النظام | ||
| دعم المستخدمين لتحديد حدود السرعة | ||
| النطاق | 10كيلومتر إلى 15كيلومتر ((من الجو إلى الأرض) 500م-3كيلومتر ((NLOS الأرض إلى الأرض) |
|
| السعة | 16 عقدة | |
| عرض النطاق | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| القوة | 25dBm±2 (2w أو 10w عند الطلب) جميع العقد تلقائيا ضبط قوة الإرسال |
|
| تعديل | QPSK، 16QAM، 64QAM | |
| مكافحة التشويش | قفز التردد التلقائي عبر النطاقات | |
| استهلاك الطاقة | متوسط: 4-4.5 واط الحد الأقصى: 8وات |
|
| إدخال الطاقة | DC5V-32V | |
| حساسية المستقبل | الحساسية ((BLER≤3%) | ||||
| 2.4GHz | 20MHZ | -99 ديسيبل | 1.4Ghz | 10 ميغاهرتز | -91dBm ((10Mbps) |
| 10MHZ | -103 ديسيبل | 10 ميغاهرتز | -96dBm ((5Mbps) | ||
| 5MHZ | - 104 ديسيبل | 5 ميه هرتز | -82dBm ((10Mbps) | ||
| 3MHZ | - 106 ديسيبل | 5 ميه هرتز | -91dBm ((5Mbps) | ||
| 1.4GHz | 20MHZ | -100 ديسيبل | 3 ميغاهرتز | -86dBm ((5Mbps) | |
| 10MHZ | -103 ديسيبل | 3 ميغاهرتز | -97dBm ((2Mbps) | ||
| 5MHZ | - 104 ديسيبل | 2 ميغا هرتز | -84dBm ((2Mbps) | ||
| 3MHZ | - 106 ديسيبل | 800 ميه هرتز | 10 ميغاهرتز | -91dBm ((10Mbps) | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل | 10 ميغاهرتز | -97dBm ((5Mbps) | |
| 10MHZ | -103 ديسيبل | 5 ميه هرتز | -84dBm ((10Mbps) | ||
| 5MHZ | - 104 ديسيبل | 5 ميه هرتز | -94dBm ((5Mbps) | ||
| 3MHZ | - 106 ديسيبل | 3 ميغاهرتز | -87dBm ((5Mbps) | ||
| 3 ميغاهرتز | -98dBm ((2Mbps) | ||||
| 2 ميغا هرتز | -84dBm ((2Mbps) | ||||
| نطاق التردد | |||||||
| 1.4Ghz | 1427.9-1447.9 ميه هرتز | ||||||
| 800 ميه هرتز | 806-826 ميغاهرتز | ||||||
| 2.4Ghz | 2401.5-2481.5 ميگاهرتز | ||||||
| بدون سلك | |||||||
| طريقة الاتصال | بث منفرد، بث متعدد، بث | ||||||
| وضع الإرسال | مزدوج كامل | ||||||
| وضع الشبكة | التوجيه الديناميكي | تحديث المسارات تلقائيًا بناءً على ظروف الرابط في الوقت الحقيقي | |||||
| تحكم الشبكة | مراقبة الدولة | حالة الاتصال /rsrp/ snr/ المسافة/ معدل الصعود والانخفاض | |||||
| إدارة النظام | يمكن تحديد جميع الاستثناءات على مستوى النظام ، إعادة تعيين تلقائي | ||||||
| إعادة الإرسال | L1 | تحديد ما إذا كان سيتم إعادة الإرسال بناءً على البيانات المختلفة التي يتم نقلها. (AM / UM) ؛ إعادة إرسال HARQ | |||||
| L2 | إعادة إرسال HARQ | ||||||
| واجهات | ||
| RF | 2 × IPX | |
| الايثرنت | 3xإيثيرنت | |
| الميناء التسلسلي | 2x RS232 | |
| إدخال الطاقة | 2* إدخال الطاقة ((بديل) | |
| التحكم في نقل البيانات | |||||
| واجهة الأوامر | تكوين قيادة AT | دعم منفذ VCOM / UART والموانئ الأخرى لتكوين أمر AT | |||
| إدارة التكوين | دعم التكوين عبر واجهة المستخدم WEBUI و API و البرمجيات | ||||
| وضع العمل | وضع خادم TCP وضع عميل TCP وضع UDP البث المتعدد UDP الـ MQTT مودبوس |
● عندما يتم تعيينها كخادم TCP ، ينتظر خادم الموانئ المتسلسلة اتصال الكمبيوتر. ●عندما يتم تعيينها كعميل TCP، يبدأ خادم الموانئ المتسلسلة ارتباطًا بنشاط مع خادم الشبكة المحدد بواسطة عنوان IP المستهدف. ● خادم TCP، عميل TCP، UDP، UDP متعددة البث، TCP خادم/عميل التعايش، MQTT |
|||
| معدل البود | 1200، 2400، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 57600، 76800، 115200، 230400، 460800 | ||||
| وضع الإرسال | وضع التمرير | ||||
| البروتوكول | إيثيرنت، IP، TCP، UDP، HTTP، ARP، ICMP، DHCP، DNS، MQTT، Modbus TCP، DLT/645 | ||||
| ميكانيكي | ||
| الحرارة | -40°C~+80°C | |
| الوزن | 26جرام | |
| البعد | 60*55*5.7ملم | |
| الاستقرار | MTBF≥10000hr | |
