| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-61MN |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |
بيانات الفيديو 4K والقياس عن بعد OEM MINI Mesh Modules
مقدمة
أطلقت شركة "آي واف" جهاز الراديو المحدد برمجيًا من نوع "إف دي-61 إم إن" المصمم لتوفير شبكات شبكة آمنة للإنترنت للاتصالات بدون طيار ذات الحجم الصغير والمتوسط 10 كم بما في ذلكالفيديو و البيانات عالية الوضوح.
يمكن لـ FD-61MN ربط البيانات لتشكيل شبكات مخصصة. يمكن لكل مشارك الانضمام تلقائيًا أو إعادة الانضمام أو مغادرة الشبكة.يمكن إعادة تخصيص الفتحة الزمنية من أجل توفير البث الفيديو 4k عالي النطاق الترددي وبيانات تقييم الملفات من أجل مشارك معين.
الخصائص الرئيسية
FD-61MN هي وحدة MANET SDR الذكية المتقدمة التي تمكن من إنشاء شبكات شبكية لاسلكية قوية، تتشكل ذاتياً وتستعيد نفسهاأنها توفر آمنة، الاتصال الموثوق للغاية لمجموعة من التطبيقات المتطلبة، بما في ذلك بث الفيديو في الوقت الحقيقي للمراقبة المتنقلة، الاتصالات NLOS (غير خط الرؤية) ،والقيادة والسيطرة على الطائرات بدون طيار والروبوتات.
● واجهة طيران عالية المستوى
الموصلات J30JZ لديها مزايا مساحة تركيب صغيرة، والوزن الخفيف، والاتصال الموثوق بها، والدرع الكهرومغناطيسي الجيد، والمقاومة للصدمات جيدة،الخ لضمان اتصال مستقر وموثوق به.
تكوين دبوس مختلفة ومقبس لتلبية مختلف احتياجات الاتصال والاتصالات
●الأمن
1تشفير ZUC/SNOW3G/AES128
2دعم المستخدم النهائي تعريف كلمة المرور
● إدخال طاقة واسعة
دخول الجهد العريض: DV5-32V
●تصميم مصغر لسهولة الاندماج
1الأبعاد: 60*55*5.7ملم
2الوزن: 26 غرام
3. IPX RF Pot: يتبنى IPX ليحل محل رابط SMA التقليدي لتوفير المساحة
4. J30JZ الاتصالات توفير الكثير من السرعة للتكامل مع متطلبات مساحة صغيرة
التطبيق
أجهزة الطيران بدون طيار صغيرة
سرب الطائرات بدون طيار
طائرات بدون طيار
مركبات الـ UGV
تمديد الايثرنات اللاسلكي
تقييم المدى اللاسلكي
NLOS بث الفيديو اللاسلكي
أنظمة التحكم اللاسلكية
المواصفات
| عامة | ||
| التكنولوجيا | قاعدة MESH على معيار تكنولوجيا TD-LTE اللاسلكية | |
| التشفير | ZUC/SNOW3G/AES ((128) الطبقة الثانية الاختيارية | |
| معدل البيانات | 30Mbps ((الارتباط العلوي والانخفاضي) | |
| متوسط التوزيع التكيفي لمعدل النظام | ||
| دعم المستخدمين لتحديد حدود السرعة | ||
| النطاق | 10 كم ((من الجو إلى الأرض) 1km-3km ((NLOS الأرض إلى الأرض) | |
| السعة | 16 عقدة | |
| عرض النطاق | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| القوة | 25dBm±2 (2w أو 10w عند الطلب) | |
| تعديل | QPSK، 16QAM، 64QAM | |
| مكافحة التشويش | قفز التردد التلقائي عبر النطاقات | |
| استهلاك الطاقة | متوسط: 4-4.5 واط الحد الأقصى: 8وات | |
| إدخال الطاقة | DC5V-32V | |
| حساسية المستقبل | الحساسية ((BLER≤3%) | ||||
| 2.4GHz | 20MHZ | -99 ديسيبل | 1.4Ghz | 10 ميغاهرتز | -91dBm ((10Mbps) |
| 10MHZ | -103 ديسيبل | 10 ميغاهرتز | -96dBm ((5Mbps) | ||
| 5MHZ | - 104 ديسيبل | 5 ميه هرتز | -82dBm ((10Mbps) | ||
| 3MHZ | - 106 ديسيبل | 5 ميه هرتز | -91dBm ((5Mbps) | ||
| 1.4GHz | 20MHZ | -100 ديسيبل | 3 ميغاهرتز | -86dBm ((5Mbps) | |
| 10MHZ | -103 ديسيبل | 3 ميغاهرتز | -97dBm ((2Mbps) | ||
| 5MHZ | - 104 ديسيبل | 2 ميغا هرتز | -84dBm ((2Mbps) | ||
| 3MHZ | - 106 ديسيبل | 800 ميه هرتز | 10 ميغاهرتز | -91dBm ((10Mbps) | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل | 10 ميغاهرتز | -97dBm ((5Mbps) | |
| 10MHZ | -103 ديسيبل | 5 ميه هرتز | -84dBm ((10Mbps) | ||
| 5MHZ | - 104 ديسيبل | 5 ميه هرتز | -94dBm ((5Mbps) | ||
| 3MHZ | - 106 ديسيبل | 3 ميغاهرتز | -87dBm ((5Mbps) | ||
| 3 ميغاهرتز | -98dBm ((2Mbps) | ||||
| 2 ميغا هرتز | -84dBm ((2Mbps) | ||||
| التحكم في نقل البيانات | |||||
| واجهة الأوامر | تكوين قيادة AT | دعم منفذ VCOM / UART والموانئ الأخرى لتكوين أمر AT | |||
| التكوين | دعم التكوين عبر واجهة المستخدم WEBUI و API و البرمجيات | ||||
| وضع العمل | وضع خادم TCP وضع عميل TCP وضع UDP البث المتعدد UDP الـ MQTT مودبوس | ●عندما يتم تعيينها كخادم TCP ، ينتظر خادم الموانئ المتسلسلة اتصال الكمبيوتر. ●عندما يتم تعيينها كعميل TCP ، يبدأ خادم الموانئ المتسلسلة ارتباطًا بنشاط مع خادم الشبكة المحدد بواسطة عنوان IP المستهدف. ●خادم TCP، عميل TCP، UDP، UDP تعدد البث، TCP خادم/عميل التعايش، MQTT | |||
| معدل البود | 1200، 2400، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 57600، 76800، 115200، 230400، 460800 | ||||
| وضع الإرسال | وضع التمرير | ||||
| البروتوكول | إيثيرنت، IP، TCP، UDP، HTTP، ARP، ICMP، DHCP، DNS، MQTT، Modbus TCP، DLT/645 | ||||
|
|
| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-61MN |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| تفاصيل التعبئة: | علبة كرتون قياسية |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |

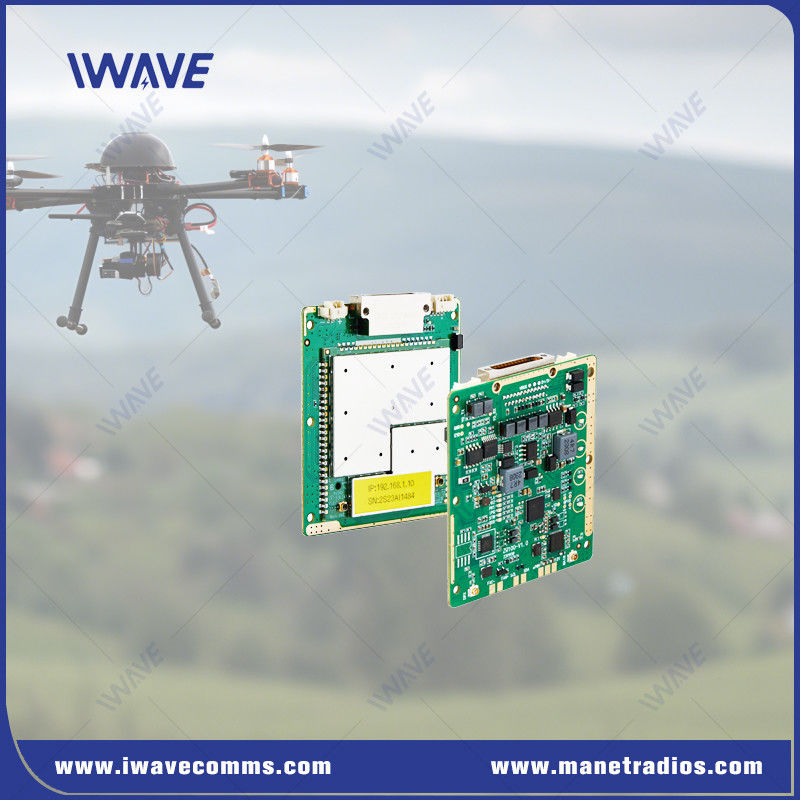

بيانات الفيديو 4K والقياس عن بعد OEM MINI Mesh Modules
مقدمة
أطلقت شركة "آي واف" جهاز الراديو المحدد برمجيًا من نوع "إف دي-61 إم إن" المصمم لتوفير شبكات شبكة آمنة للإنترنت للاتصالات بدون طيار ذات الحجم الصغير والمتوسط 10 كم بما في ذلكالفيديو و البيانات عالية الوضوح.
يمكن لـ FD-61MN ربط البيانات لتشكيل شبكات مخصصة. يمكن لكل مشارك الانضمام تلقائيًا أو إعادة الانضمام أو مغادرة الشبكة.يمكن إعادة تخصيص الفتحة الزمنية من أجل توفير البث الفيديو 4k عالي النطاق الترددي وبيانات تقييم الملفات من أجل مشارك معين.
الخصائص الرئيسية
FD-61MN هي وحدة MANET SDR الذكية المتقدمة التي تمكن من إنشاء شبكات شبكية لاسلكية قوية، تتشكل ذاتياً وتستعيد نفسهاأنها توفر آمنة، الاتصال الموثوق للغاية لمجموعة من التطبيقات المتطلبة، بما في ذلك بث الفيديو في الوقت الحقيقي للمراقبة المتنقلة، الاتصالات NLOS (غير خط الرؤية) ،والقيادة والسيطرة على الطائرات بدون طيار والروبوتات.
● واجهة طيران عالية المستوى
الموصلات J30JZ لديها مزايا مساحة تركيب صغيرة، والوزن الخفيف، والاتصال الموثوق بها، والدرع الكهرومغناطيسي الجيد، والمقاومة للصدمات جيدة،الخ لضمان اتصال مستقر وموثوق به.
تكوين دبوس مختلفة ومقبس لتلبية مختلف احتياجات الاتصال والاتصالات
●الأمن
1تشفير ZUC/SNOW3G/AES128
2دعم المستخدم النهائي تعريف كلمة المرور
● إدخال طاقة واسعة
دخول الجهد العريض: DV5-32V

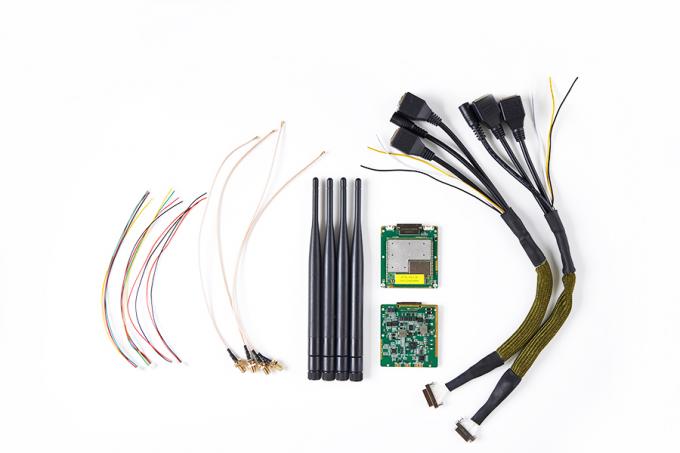

●تصميم مصغر لسهولة الاندماج
