| الاسم التجاري: | IWAVE |
| رقم الطراز: | FDM-605PTM |
| الـ MOQ: | 2 وحدة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | L / C ، D / P ، T / T |

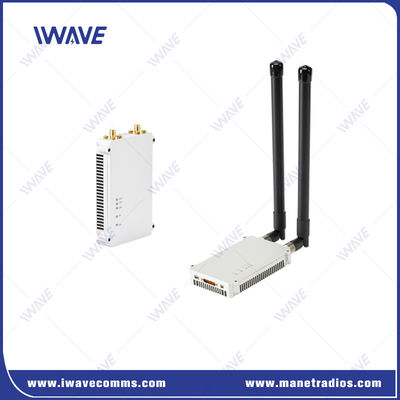

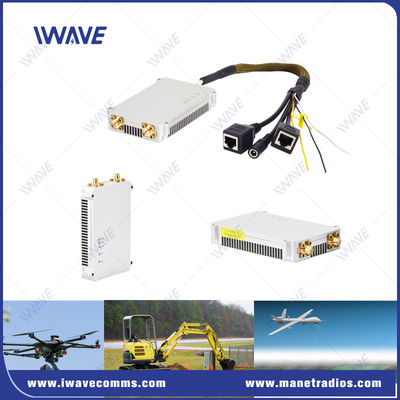

50km 30Mbps TCP UDP نقطة إلى نقطة متعددة جهاز إرسال ومستقبل للطائرات بدون طيار
الوصف
FDM-605P TM هي لوحة شبكة نقطة إلى نقطة متعددة للفيديو الطويل المدى والبيانات إلى أسفل إلى الأرض. إنها تدعم أجهزة إرسال متعددة في الهواء ترسل فيديو HD وبيانات TTL إلى جهاز استقبال واحد على الأرض.تم تصميمه خصيصا للطائرات بدون طيار / طائرات هليكوبتر / المركبات فيديو للأسفل 50km أثناء التحرك السريع.
الهوائي الذكي MIMO يجعل FDM-605P TM يوفر فيديو HD في الوقت الحقيقي واتصال Ethernet بالقطاع العريض بمعدل نقل 30Mbps. إنه خاص بالاتصالات اللاسلكية في الشبكات الخاصة الحرجة.
لديها مزايا كبيرة في تطبيق VTOL / الطائرات بدون طيار الجناح الثابت / هليكوبتر الإرسال اللاسلكي مع وزن 280g فقط.
يأتي في نسخة 10 و 20 واط لإنشاء رابط اتصالات مشفر لجنود الطائرات بدون طيار خارج خط الرؤية في بيئات RF المعقدة.
الخصائص الرئيسية
|
|
الاتصالات الفيديو عالية الدقة بعيدة المدى والبطء المنخفض
يوفر 50 كم من الجو إلى الأرض فيديو HD كامل مع نقل البيانات ثنائي الاتجاه ل VTOL / الطائرات بدون طيار الجناح الثابت / طائرة هليكوبتر.
يحتوي على أقل من 60ms-80msof تأخير ل 150km، حتى تتمكن من رؤية والتحكم في ما يحدث على الهواء مباشرة.
التحكم التلقائي في الطاقة
يتم ضبط قوة إرسال كل عقدة وتحكمها تلقائيًا وفقًا لجودة الإشارة.
طيف انتشار التردد المتعدد (FHSS)
سيقوم منتج IWAVE IP MESH بحساب وتقييم الرابط الحالي داخلياً بناءً على عوامل مثل قوة الإشارة المستلمة RSRP ، ونسبة الإشارة إلى الضوضاء SNR ، ومعدل خطأ البت SER.إذا تم استيفاء شرط الحكم، فإنه سيقوم بتنقل التردد ويحدد نقطة تردد مثالية من القائمة.
ما إذا كان إجراء قفز التردد يعتمد على الحالة اللاسلكية. إذا كانت الحالة اللاسلكية جيدة ، فلن يتم إجراء قفز التردد حتى يتم استيفاء شرط الحكم.
التحكم الآلي في نقاط التردد
بعد التشغيل، سوف تحاول الشبكة مع نقاط التردد المخزنة مسبقا قبل آخر إيقاف التشغيل. إذا كانت نقاط التردد المخزنة مسبقا ليست مناسبة لنشر الشبكة،سوف تحاول تلقائيًا استخدام نقاط تردد أخرى متاحة لنشر الشبكة.
التطبيق
• الاتصالات بين نقاط متعددة على مسافة طويلة
• مراقبة دوريات خطوط الطاقة والهيدرولوجيا
• الاتصالات الطارئة لمكافحة الحرائق، دفاع الحدود، والجيش
• الاتصالات البحرية، حقل نفط رقمي، تشكيل الأسطول
المواصفات
|
عامة |
ميكانيكي |
||
| التكنولوجيا | اللاسلكية القائمة على تكنولوجيا الوصول TD-LTE | الحرارة | -20 درجة إلى +55 درجة مئوية |
| التشفير | ZUC/SNOW3G/AES (128/256) اختياري طبقة-2 تشفير | الأبعاد | 116*70*17ملم |
| معدل التاريخ | 30Mbps | الوزن | 100 غرام |
| الحساسية | -103 ديسيبل | ||
| النطاق | 50 كم (من الجو إلى الأرض) | المواد | الألومنيوم المضغوط بالفضة |
| الوضع | نقطة إلى نقطة متعددة | التثبيت | على متن الطائرة |
| MIMO | 2x2 MIMO |
الطاقة |
|
| تعديل | QPSK، 16QAM، 64QAM | ||
| طاقة RF | 33dbm | الجهد | 12 فولت DC |
| التأخير | من النهاية إلى النهاية: 60ms-80ms | استهلاك الطاقة | 11واط |
| مضاد لـ (جام) | قفز التردد تلقائيًا | ||
|
التكرار |
واجهات |
||
| 1.4Ghz | 1427.9-1447.9 ميه هرتز | RF | 2 × SMA |
| 800 ميه هرتز | 806-826 ميغاهرتز | إيثيرنيت | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 ميگاهرتز | ||
| إدخال الطاقة | 1xJ30 | ||
| بيانات TTL | 1xJ30 | ||
| إصلاح الأخطاء | 1xJ30 | ||
|
المشتركة |
|
| مستوى الكهرباء | 3.3 فولت ومتوافق مع 2.85 فولت |
| بيانات التحكم | RS232 |
| معدل البود | 115200bps |
| وضع الإرسال | وضع التمرير |
| مستوى الأولوية | أولوية أعلى من منفذ الشبكة عندما يتم نقل الإشارة، سيتم نقل بيانات التحكم بأولوية |
| ملاحظة: 1يتم بث البيانات المرسلة والمقبولة في الشبكة. بعد التواصل الناجح ، يمكن لكل وحدة FDM-605P TM استقبال البيانات المتسلسلة. 2إذا كنت ترغب في التمييز بين إرسال واستقبال والتحكم، تحتاج إلى تحديد تنسيق نفسك |
|
|
الحساسية |
||
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
- نعم
