| الاسم التجاري: | IWAVE |
| رقم الطراز: | فيم-1440 |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |

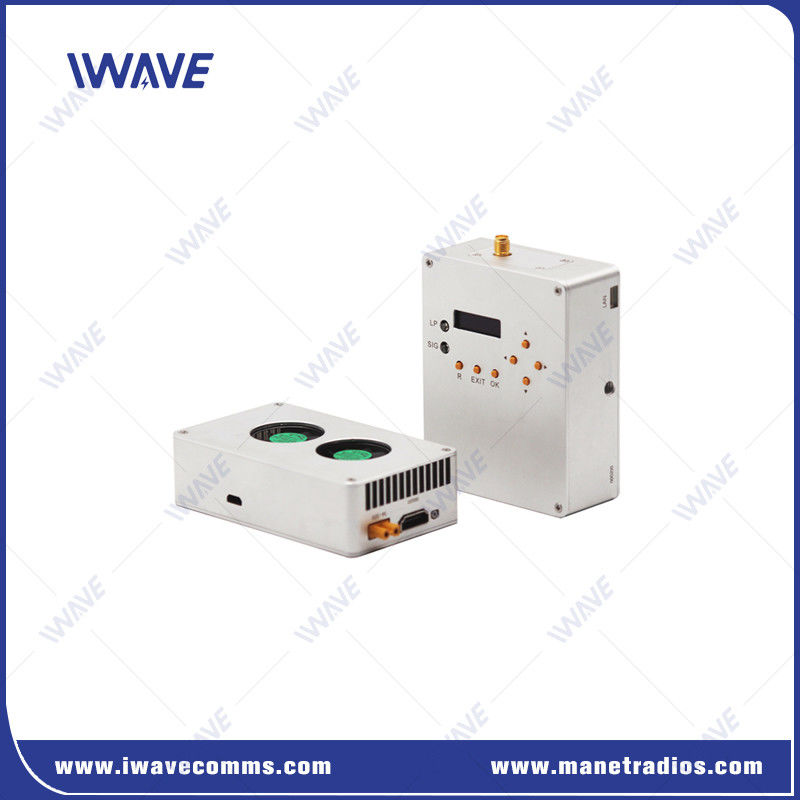

50km UHF 300Mhz VTOL الطويل المدى HDMI جهاز بث فيديو بدون طيار ومستقبل
الوصف
تم تطوير جهاز إرسال الفيديو FIM-1440 VTOL HDMI على أساس تكنولوجيا COFDM مع خيار تردد واسع 300Mhz-2Ghz.هذه الميزة الفريدة تعطي FIM-1440 القدرة على نقل 1080p 60fps تيار الفيديو في 50ms تأخير منخفض.
مجهزة بشاشة الألياف الشاملة القياسية ، يمكن أن يصل المدى الفعال لـ FIM-1440 إلى 50-70 كم. جهاز إرسال الطائرات بدون طيار FIM-1440 طويل المدى هو رابط فيديو فعال من حيث التكلفة.انها تدعم فقط مدخلات فيديو HDMI ومخرجات دون بيانات التحكم.
نحن نقدم نظام كامل بما في ذلك جهاز الإرسال على الطائرات بدون طيار، جهاز الاستقبال على الأرض، الهوائيات وكابلات البيانات، برنامج تكوين المعلمات، كابل HDMI، كابل الطاقة.
الخصائص الرئيسية
|
● 50-70 كم + مدى لوس من الجو إلى الأرض ● الهوائيات (الباعث والمتلقي) متصلة بسهولة من خلال واجهة SMA Port. ● واحدة 1/4 بوصة ثابتة وصلة الميناء الكاميرا ثابتة. ● منفذ إثنريت واحد 100Mbps لإخراج الفيديو، ويدعم TCP/IP/UDP. ● يمتلك جهاز التشطيب الموصلي وتكنولوجيا التصنيع بالتنمية الحاسوبية (CNC) سبيكة ألومنيوم مزدوجة مقاومة للصدمات. ويمكنه أن يُفصل الحرارة بواسطة مروحي تبريدين. ●حجم صغير ووزن خفيف 200جرام فقط |
 |
التطبيق
المواصفات
| قناة لاسلكية | 300Mhz-2Ghz لخيارك |
| عرض النطاق الترددي للاتصالات | 2/4/8MHZ |
| قوة نقل الأشعة الراديوية | 2.5W |
| معدلات البيانات | 1.5/3/6Mbps |
| حساسية RX | -108dbm@2Mhz/-103dbm@4Mhz/-97dbm@8Mhz |
| التشفير | AES128 |
| فترة تأخير من نهاية إلى نهاية | 50-70ms لترميز وتفكيك 1080P60/720P60 |
| واجهات على Tx | 1080P60 HDMI RX × 1 |

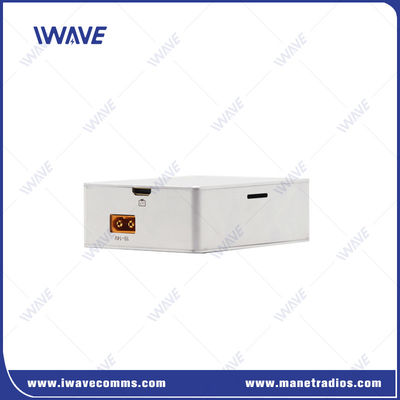

| واجهة مدخل الطاقة --XT30 الصف الصناعي ×1 | |
| USB 2.0--الربط مع الكمبيوتر الشخصي للتكوين | |

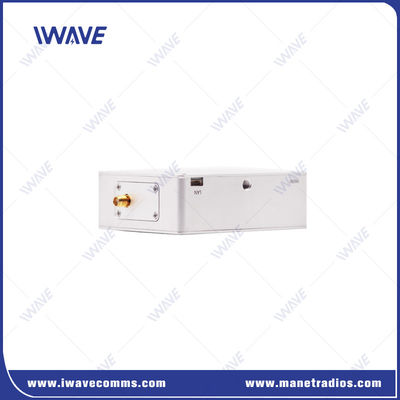

| SMA RF ×1 | |
| واجهات على Rx | 1080P60 HDMI ميني × 1 |
| شاشة LCD تُظهر الرقم الرئيسي و حالة الرابط | |
| أزرار × 5-- لتهيئة نموذج المستقبل. | |
| واجهة مدخل الطاقة --XT60 الصف الصناعي × 1 | |
| SMA RF ×1 | |
| الايثنتر إلى RJ45 × 1 | |
| تحمل الأخطاء اللاسلكية | FEC/MPEG |
| تعديل | DVB-T/DVB-T2/DVB-T2 |
| مدى المسافة | من الجو إلى الأرض: 50-70km الملاحظات: المسافة الحقيقية مرتبطة بالبيئة. |
| الأرض إلى الأرض: NLOS 1-2km | |
| وقت البدء | 5s |
| إدخال الطاقة | DC 14-18V ((Tx) (يتم اقتراح DC16V) DC 10-14V ((Rx) (يتم اقتراح DC12V) |
| وقت إعادة الاتصال | أقل من 1s بعد استرداد الإشارة |
| الـ COFDM | QPSK في الاتجاه الواحد |
| استهلاك الطاقة (الحد الأقصى) | محطة الإرسال: 25W محطة المستقبل: 11W |
| نطاق الحرارة | درجة حرارة التشغيل: -40°85°Cدرجة حرارة التخزين: -55°C - 125°C |
| الأبعاد | TX: 97 × 57 × 30 مليمتر RX: 91 × 72 × 30 مم |
| المبرد | مبرد المروحة أو غسول الحرارة من الألومنيوم |
| غرام | TX: 200 غرام RX: 202g |
| غلاف معدني | طائرات التشطيب الموصلة |
| تكنولوجيا CNC | |
| قشرة مزدوجة من سبيكة الألومنيوم |
|
|
