| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-615MT |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |

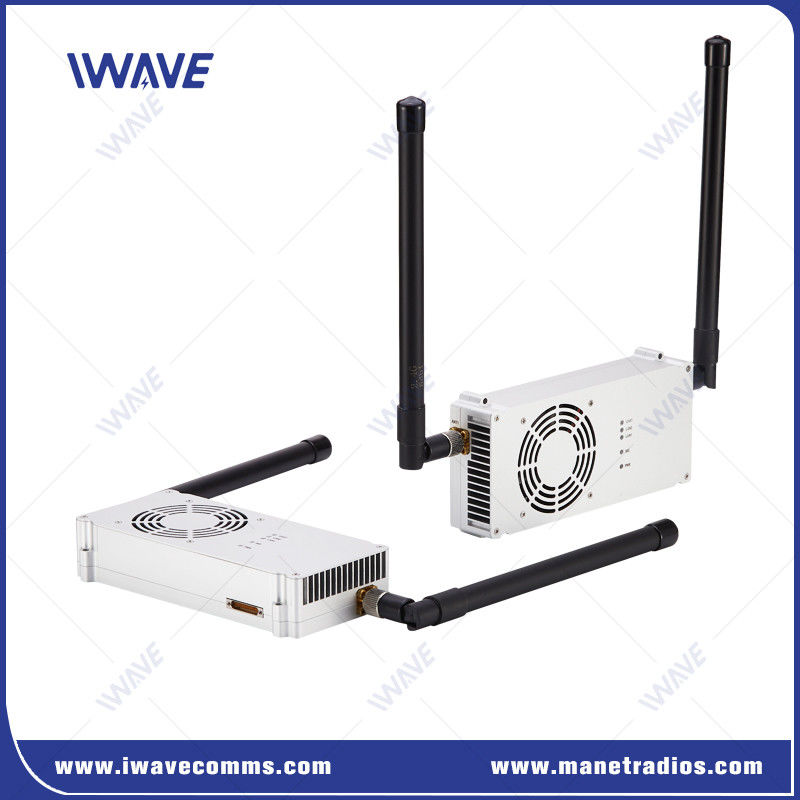

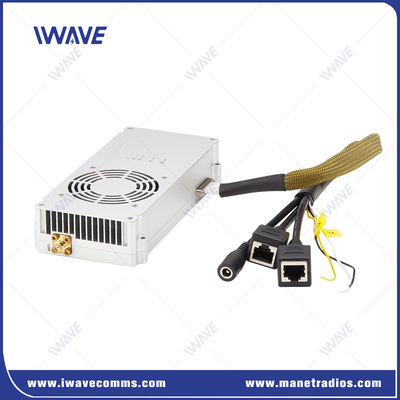

50 كم طائرة بدون طيار بعيدة المدى TCPIP/UDP MIMO IP MESH Link
مقدمة
FD-615MT 50KM طائرة بدون طيار بعيدة المدى TCPIP/UDP MIMO IP MESH وصلة يبني بدون مركز، التكوين الذاتي، التكيف الذاتي والشفاء الذاتي التوجيه الديناميكي/
شبكة شبكة اتصالات إرسال تلقائية، تحقق التوجيه الديناميكي، الفيديو عالي الجودة متعددة الممرات،بيانات متعددة القنوات وصوت الوفاء بين عقد مختلفة من نفس الشبكة في التطبيقات المعقدة.
FD-615MT provide real-time HD video and broadband Ethernet connection with 30Mbps transmission rate and distance of 50km (Air to Ground) with smart antenna MIMO and self-forming packet wireless mesh network AD-HOC/MESH.
لديها مزايا كبيرة في تطبيق VTOL / الطائرات بدون طيار الجناح الثابت / هليكوبتر الإرسال اللاسلكي مع وزن 280g فقط.
يأتي في نسخة 10 و 20 واط لإنشاء رابط اتصالات مشفر لجنود الطائرات بدون طيار خارج خط الرؤية في بيئات RF المعقدة.
الخصائص الرئيسية
تم تصميمه بناءً على معيار الاتصالات اللاسلكية TD-LTE، تقنيات OFDM و MIMO. لا يعتمد على محطة قاعدة أي حامل. بنية شبكة ذاتية التشكيل والشفاء الذاتي.الشبكة تتبديل الطرق تلقائيًا بناءً على عوامل مثل عدد المتلقين وبيئة القناة.
يوفر 50 كم من الجو إلى الأرض فيديو HD كامل مع نقل البيانات ثنائي الاتجاه ل VTOL / الطائرات بدون طيار الجناح الثابت / طائرة هليكوبتر.حتى تتمكن من رؤية والتحكم في ما يحدث على الهواء مباشرة.
سيقوم منتج IWAVE IP MESH بحساب وتقييم الرابط الحالي داخلياً بناءً على عوامل مثل قوة الإشارة المستلمة RSRP ، ونسبة الإشارة إلى الضوضاء SNR ، ومعدل خطأ البت SER.إذا تم استيفاء شرط الحكم، فإنه سيقوم بتنقل التردد ويقوم باختيار نقطة تردد مثالية من القائمة. ما إذا كان لتنفيذ نقل التردد يعتمد على الحالة اللاسلكية. إذا كانت الحالة اللاسلكية جيدة،لن يتم تنفيذ قفز التردد حتى يتم استيفاء شرط الحكم.
بعد التشغيل، سوف تحاول الشبكة مع نقاط التردد المخزنة مسبقا قبل آخر إيقاف التشغيل. إذا كانت نقاط التردد المخزنة مسبقا ليست مناسبة لنشر الشبكة،سوف تحاول تلقائيًا استخدام نقاط تردد أخرى متاحة لنشر الشبكة.
يتم ضبط قوة إرسال كل عقدة وتحكمها تلقائيًا وفقًا لجودة الإشارة. |
|
التطبيق
الاتصالات على مسافة طويلة
مراقبة دوريات خطوط الطاقة والهيدرولوجيا
الاتصالات الطارئة لمكافحة الحرائق والدفاع عن الحدود والجيش
الاتصالات البحرية، حقل نفط رقمي، تشكيل الأسطول
المواصفات
| الحساسية | ||
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| عامة | الميكانيكية | ||
| التكنولوجيا | MESH على أساس معيار تكنولوجيا TD-LTE | الحرارة | -20 درجة إلى +55 درجة مئوية |
| التشفير | ZUC/SNOW3G/AES (128/256) اختياري طبقة-2 تشفير | ||
| معدل البيانات | 30 ميجابايت في الثانية | البعد | 116*70*17ملم |
| الحساسية | 10MHz/-103dBm | الوزن | 190 غرام |
| النطاق | 50 كم (من الجو إلى الأرض) NLSO 3km-10km ((من الأرض إلى الأرض)) ((يعتمد على البيئة الفعلية) |
المواد | الألومنيوم المضغوط بالفضة |
| العقدة | 16 عقدة | التثبيت | مثبتة على المركبة/على متن المركبة |
| تعديل | QPSK، 16QAM، 64QAM | ||
| MIMO | 2x2 MIMO | القوة | |
| مكافحة التشويش | قفز التردد تلقائيًا | ||
| طاقة RF | 10واط | إدخال الجهد | 24 فولت DC ± 10% |
| فترة تأخير | نقل قفزة واحدة≤30ms | استهلاك الطاقة | 30واط |
|
التكرار |
واجهة |
||
| 1.4Ghz | 1420-1530 ميغاهرتز | RF | 2 × SMA |
| 800 ميه هرتز | 806-826 ميغاهرتز | الايثرنت | 1xJ30 |
| ملاحظة: نطاق التردد يدعم مخصصة | إدخال الطاقة | 1 × J30 | |
| بيانات TTL | 1xJ30 | ||
| إصلاح الأخطاء | 1xJ30 | ||
| كمارت | |
| مستوى الكهرباء | 3.3 فولت ومتوافق مع 2.85 فولت |
| بيانات التحكم | TTL |
| معدل البود | 115200bps |
| وضع الإرسال | وضع التمرير |
| مستوى الأولوية | أولوية أعلى من منفذ الشبكة عندما يتم نقل الإشارة، سيتم نقل بيانات التحكم بأولوية |
| ملاحظة:1يتم بث البيانات التي يتم إرسالها واستقبالها في الشبكة. بعد الشبكة الناجحة ، يمكن لعقدة FD-615MT تلقي البيانات المتسلسلة. 2إذا كنت ترغب في التمييز بين إرسال واستقبال والتحكم، يمكنك تعريف الشكل. |
|

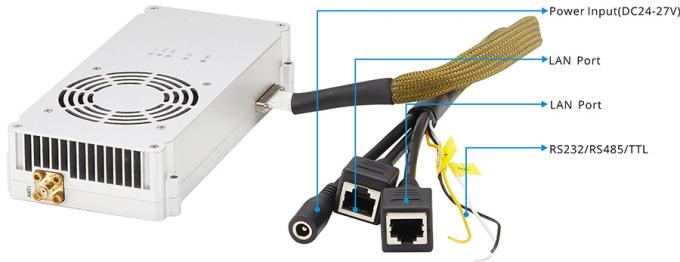

تعريف الواجهة
|
|
