| الاسم التجاري: | IWAVE |
| رقم الطراز: | فيم-2450 |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | L / C ، D / P ، T / T |

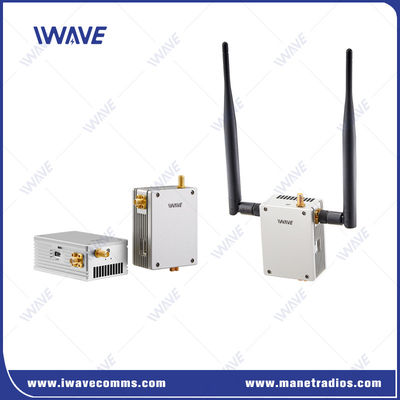

جهاز إرسال فيديو بدون طيار بطول 30 كم لـ HDMI SDI 1080P فيديو وتليمتري Mavlink البيانات
الوصف

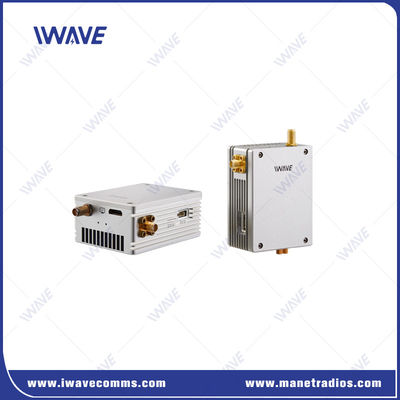

FIM-2450 هو جهاز إرسال فيديو بدون طيار لمسافة طويلة تتراوح بين 30-50 كم مع بث فيديو HD كامل وبث بيانات TTL مزدوجة.إنه يجلب معايير جودة البث والصلبة إلى الساحة التي تتطور بسرعة وتتنوع في الفيديو الجوي للطائرات بدون طيار. إنه رابط فيديو UAV HD احترافي مع ميزات خفيفة الوزن ، مضغوطة وقوية. وحدة الهواء 146gram فقط ((5.1oz).كل من الوحدة الجوية والوحدة الأرضية مجهزة بشاشة الألياف الشاملة يمكن أن تضمن مدى 30-50 كم من الهواء إلى الأرض مع تغذية الفيديو 1080P.
تردد العمل 2.405-2.479Ghz قابل للتعديل بواسطة البرنامج.
الموانئ المختلفة مع HDMI و LAN وموانئ سلسلة مزدوجة كاملة تمكن المستخدمين من تطبيق أحمال مفيدة مختلفة على الطائرة بدون طيار.
فترة تأخير قصيرة مع تأخير 50 ميلي ثانية لفيديو 1080P.
الخصائص الرئيسية
|  |
تأخير منخفض
التواصل بعيد المدى
تعديل متقدم، PA عالية الأداء، FEC الحسابية ومركز RF المستقبل الحساس للغاية.
-40°C~+85°C درجة حرارة العمل
جميع مجموعات الرقائق والأجزاء الإلكترونية والمكونات الصناعية تتسامح مع -40 درجة مئوية ~ 85 درجة مئوية
الموانئ المختلفة
جهاز إرسال الفيديو من طراز FIM-2450 مجهز بـ HDMI و SDI و LAN و منفذ مسلسل مزدوج بالكامليمكن للمستخدمين الحصول على الفيديو الحي والتحكم في الرحلة على الأرض عبر مخطط المهمة أو QGround في وقت واحد.
التطبيق
مصممة خصيصا للطائرات بدون طيار من الجو إلى الأرض LOS 30-50km HD فيديو وإرسال بيانات التحكم في الطيران للتصوير الجوي، الأخبار، الأحداث الرياضية، التحقيقات الخفية، مراقبة الفيديو،بث الفيديو اللاسلكي في الوقت الحقيقي ومجالات أخرى.
مثالية للطائرات بدون طيار متوسطة وطويلة المدى مثل طائرات بدون طيار متعددة الدوار ، طائرات بدون طيار ثابتة ، و VTOL طائرات بدون طيار ثابتة ، إلخ.
المواصفات
| التكرار | 2.4 غيغاهرتز (2.402-2.482 غيغاهرتز) |
| اكتشاف الأخطاء | LDPC FEC/فيديو H.264/265 تصحيح خطأ فائق |
| الطاقة المُرسَلة بالاتصالات الراديوية | 33dbm |
| استهلاك الطاقة | TX: 19واط / RX: 8واط |
| المسافة | 30-50km ((الملاحظات: المسافة الحقيقية مرتبطة بالبيئة) |
| عرض النطاق | 4/8MHz |
| الهوائي | 1T: الهوائيات الشاملة الاتجاه 1R: الهوائيات الشاملة الاتجاه أو الهوائيات اللوحية |
| مدخل/مخرج فيديو | على متن HDMI mini TX/RX أو FFC تحويل إلى HDMI-A TX/RX |
| مساحة لون الفيديو | المقصود الرابع:2:0 |
| الفيديو مضغوط | أيف سي يضيف H.265 ميزة تي أس تيار |
| التشفير | AES128 |
| وضع الإرسال | نقطة إلى نقطة |
| وقت البدء | 25s |
| وقت إعادة الاتصال | أقل من 1s بعد استرداد الإشارة |
| فترة تأخير من نهاية إلى نهاية | 50-70ms ل1080P60/720P60 التشفير والتشفير |
| معدل النقل | 3/6Mbps |
| كن حساساً | -98dbm@4Mhz |
| -95dbm@8Mhz | |
| وظيفة ثنائية الاتجاه | دعم بيانات الفيديو والثنائية في وقت واحد |
| البيانات | دعم TTL/MAVLINK/Telemetry |
| واجهة | 1080P/60 HDMI ميني ×1 |
| الهوائي ×1 | |
| S1 TTL منفذ سلسلة ثنائي الاتجاه ×1 | |
| RS 232 منفذ متسلسل ثنائي الاتجاه ×1 ((لا يمكن استخدام منفذ RS 232 و S1 TTL المتسلسل في نفس الوقت) | |
| الايثرنت إلى RJ45 على ويندوز ×1 | |
| طاقة الدخول ×1 | |
| ضوء المؤشر | وضع مدخل / مخرج HDMI ((WL Light) |
| مؤشر قوة الإشارة (( 1, 2, 3) | |
| مؤشر حالة الاتصال ((5, 6) | |
| لوحة الدوائر الفيديو مؤشر العمل ((4) | |
| ضوء الطاقة | |
| HDMI | HDMI mini/Flexible Flat Cable ((FFC)) |
| تصميم الحاوية المعدنية | تكنولوجيا CNC |
| غلاف مزدوج من سبيكة الألومنيوم | |
| طائرات التشطيب الموصلة | |
| إمدادات الطاقة | DC7- 18V (موصى DC12V) |
| نطاق الحرارة | درجة حرارة التشغيل: -40 °C ~ + 85 °C |
| درجة حرارة التخزين: -55°C ~ +85°C | |
| البعد | Tx/Rx: 74.6 × 72.9 × 22.5 ملم |
| الوزن | Tx/Rx 146 غرام |
|
|
