| الاسم التجاري: | IWAVE |
| رقم الطراز: | فيم-2450 |
| الـ MOQ: | 2 وحدة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | L / C ، D / P ، T / T |

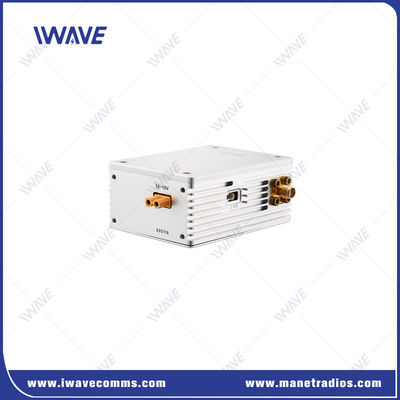

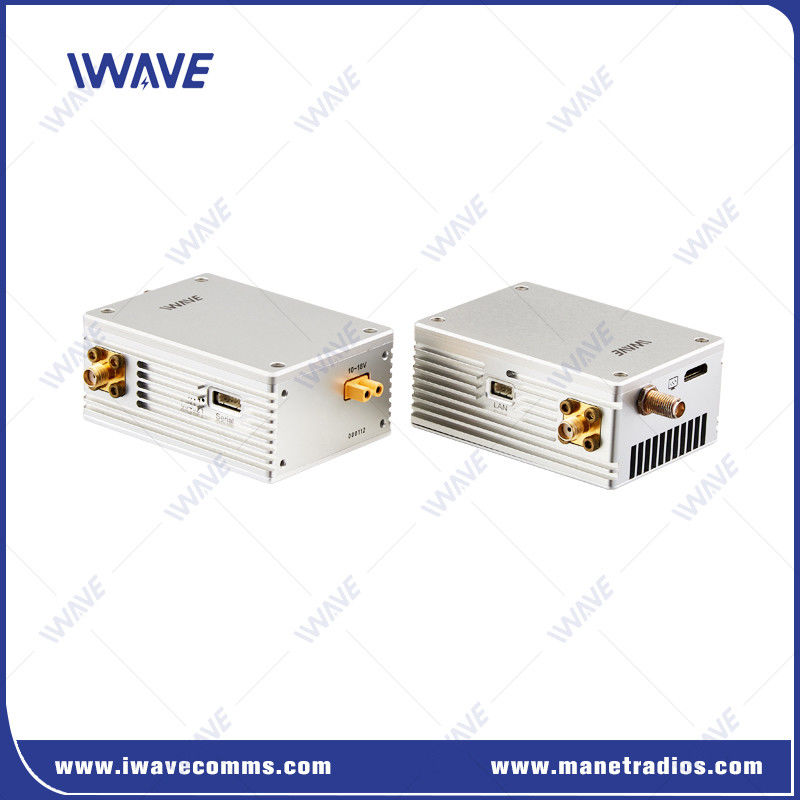

50 كم HDMI الطويل المدى و SDI جهاز بث فيديو بدون طيار و اتصال بيانات متسلسل
الوصف
يوفر جهاز IWAVE FIM-2450 للطائرات بدون طيار جهاز إرسال فيديو HDMI و SDI وتوصيل بيانات متسلسل قنوات فيديو وقيادة قوية للطائرات بدون طيار الكبيرة ((VTOL / طائرة بدون طيار ذات جناح ثابت) مع مدخلات فيديو HDMI و SDI و IP.يوفر الفيديو عالي الجودة و بيانات التحكم في الطيران من MAVLINK الاتصالات المحمولة اللاسلكية دون أي بنية تحتية لمدة 50 كم.
جهاز إرسال كاميرات الطائرات بدون طيار FIM-2450 مبني على تقنية TDD-COFDM المحسنةوالذي يعطي FIM-2450 القدرة على دعم سرعة عالية تصل إلى 6Mbps في قناة الفيديو وقوة متفوقة في قناة التحكم عندما تكون المسافة 50 كم.
الجهاز الداخلي من FIM-2450 يزن فقط 160جرام.
يمكن توصيل قناة الفيديو بسهولة من خلال واجهة HDMI و واجهة SDI و واجهة Ethernet. يمكن استخدام واجهات متسلسلة لقناة التحكم.
الخصائص الرئيسية
|
• هوائي Tx مزدوج و هوائي Rx مزدوج • تشفير H.264 + H.265 / FPGA بكفاءة عالية |
|
تشغيل النطاق 800 ميغاهرتز و 1.4G
يستخدم جهاز إرسال الفيديو طويل المدى FIM-2450 من الطائرات بدون طيار نطاق التردد من 806 إلى 826 ميغا هرتز و 1428-1448 ميغا هرتز لتجنب التدخل في أنظمة التحكم في الطائرات ، والتي عادة ما تكون 2.4 غيغاهرتز.
FHSS لمكافحة التداخل
سيقوم نظام FHSS باختيار أفضل قناة متاحة لاستخدامها لمكافحة التداخل.
مدخلات الكاميرا SDI/HDMI/IP
مدخلات الفيديو: منفذ إيثيرنت للكاميرا IP ، منفذ HDMI صغير للكاميرا HDMI ومصدر SMA للكاميرا SDI.
مخرجات الفيديو: HDMI و SDI و Ethernet
مراقبة الطيران
يحتوي جهاز FIM-2450 على منفذين متسلسلين مزدوجين. يمكنهم نقل إشارة التحكم لاسلكيًا لمراقب الطيران المثبت على الطائرة بدون طيار. وقد تم العمل بسلاسة مع Pixhawk 2 / cube / v2.4.8/4 ، Apm2.8، الخ دعم البرمجيات الأرضية مخطط المهمة و QGround.
الإرسال المشفر
جهاز إرسال الفيديو الرقمي من طائرة بدون طيار (فيم-2450) يستخدم AES128 لتشفير الفيديو لضمان عدم قدرة أي شخص غير مصرح به على اعتراض إرسال الفيديو الخاص بك
التطبيق
برنامج "دروون فيديو داون لينك" هو بث الفيديو بدقة وسرعة من مكان إلى آخر لجعله الناس على الأرض يرون بوضوح ما يحدث في الوقت الحقيقيجهاز بث فيديو الطائرات بدون طيار يُعرف أيضاً بـ "عيون" الطائرات بدون طياريلعب دورًا أساسيًا في الحالات الطارئة مثل فحص خطوط أنابيب النفط ، وفحص الجهد العالي ، ومراقبة حرائق الغابات ، وما إلى ذلك.الناس على الأرض يمكنهم الاستجابة بسرعة بمجرد حدوث الحدث الطارئ.
المواصفات
| التكرار | 800 ميه هرتز | 806~826 ميغاهرتز |
| 1.4Ghz | 1428~1448 ميغا هرتز | |
| مكافحة التدخل | القفز على التردد | |
| عرض النطاق | 8 ميه هرتز | |
| طاقة RF | 2W | |
| نطاق الإرسال | 50 كيلومتر | |
| معدل التاريخ | 6Mbps (مشتركة بواسطة الفيديو وإيثيرنت والبيانات المتسلسلة) أفضل تيار فيديو: 2.5Mbps | |
| معدل البود | 115200 | |
| حساسية Rx | - 104 ديسيبل | |
| خوارزمية تحمل الأخطاء اللاسلكية | تصحيح الخطأ FEC المتقدمة للقطاع الأساسي اللاسلكي / تصحيح خطأ الكوديك الفيديو الفائق | |
| تأخير الفيديو | معدل الكمون الإجمالي للتشفير + الإرسال + فك التشفير 720P/60 <50 ms 720P/30 <40 ms 1080P/60 <80ms 1080P/30 <50ms |
|
| وقت إعادة بناء الرابط | < 1s | |
| تعديل | ربط الصعود QPSK/ربط الهبوط QPSK | |
| تنسيق ضغط الفيديو | (إتش)264 | |
| مساحة لون الفيديو | 4:2:0 (الخيار 4:2(٢) | |
| التشفير | AES128 | |
| وقت البدء | 15s | |
| القوة | DC-12V (7 ′′ 18V) | |
| واجهة | الواجهات على Tx و Rx هي نفسها1* مدخل فيديو / مخرج: ميني HDMI 1* مدخلات/مخرجات فيديو: SMA ((SDI)) 1* واجهة مدخل الطاقة 2* واجهة الهوائي: SMA 2*سلسلة (3.3VTTL) 1*LAN (100Mbps) |
|
| المؤشرات | مؤشر حالة الرابط اللاسلكي | |
| استهلاك الطاقة | Tx: 17W ((ماكس) Rx: 16W | |
| الحرارة | العمل: -40 ~ + 85 °Cالتخزين: -55 ~ + 100 °C | |
| البعد | Tx/Rx:73.8 × 54 × 31 ملم(لا تشمل SMA و plug Power) | |
| الوزن | Tx/Rx: 160 غرام | |
| تصميم الحاوية المعدنية | صناعة الحاسب الآلي | |
| قشرة مزدوجة من سبيكة الألومنيوم | ||
| أدوات الكهرباء الموصلة | ||
