| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-6100 |
| الـ MOQ: | 2 |
| السعر: | negotiable |
| وقت التسليم: | 3-5 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |

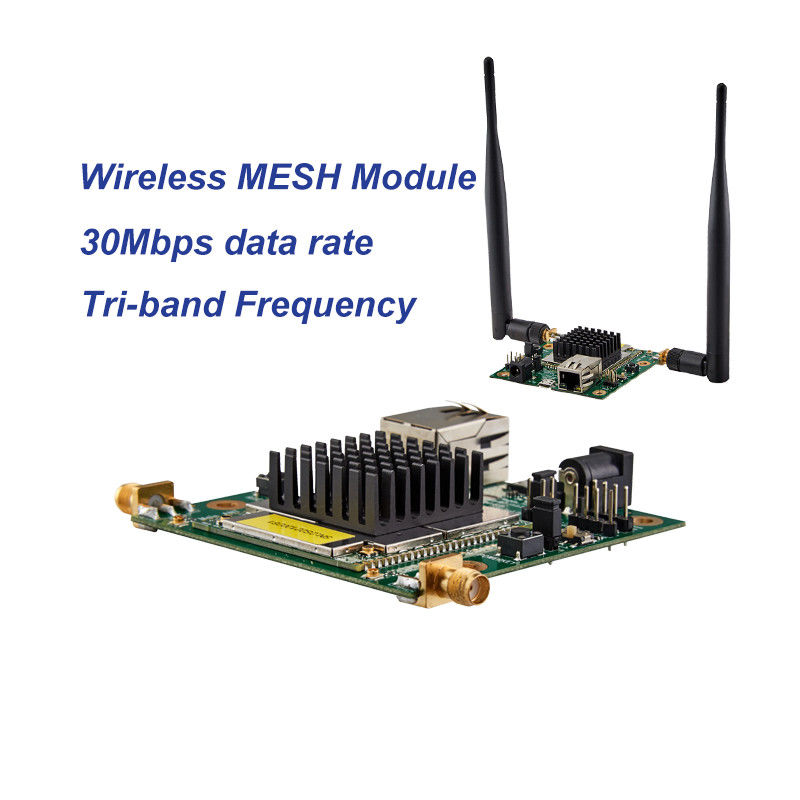

30Mbps IP MESH لاسلكي NLOS فيديو و TTL بيانات الراديو
FD-6100 هو رابط بيانات رقمي مضغوط ومتعدد الاستخدامات مصمم لتطبيقات UAV (المركبات الجوية غير المأهولة) و UGV (المركبات الأرضية غير المأهولة).
فيما يلي نظرة عامة على خصائصها ومواصفاتها:
الخصائص الرئيسية
تردد ثلاثي النطاق: يعمل على 800 ميغاهرتز، 1.4 غيغاهرتز، و 2.4 غيغاهرتز، قابلة للاختيار عبر البرمجيات لأداء مثالي في بيئات مختلفة.
معدلات البيانات: يدعم معدلات البيانات تصل إلى 30 ميجابايت في الثانية لكل من الرابط الصعودي والرابط الهبوطي ، مما يضمن اتصالات الفيديو والقياس عن بعد عالية الجودة.
الشبكة ذاتية الشفاء السائلة: تم تحسينها للتطبيقات المحمولة ، مما يوفر حلًا قويًا ومرنًا لشبكة الشبكة.
المدى الطويل: يصل إلى 10 كيلومترات من الهواء إلى الأرض، مما يجعله مناسبًا لعمليات المراقبة المكثفة.
طاقة الخروج القابلة للتعديل: يحتوي على طاقة الخروج الإجمالية القابلة للتعديل تبلغ 25 ديسيبل أم مع نطاق طاقة من -40 ديسيبل أم إلى +25 ديسيبل أم.
قدرة العقد: تدعم ما يصل إلى 32 عقدة على شبكة شبكة ترددية واحدة ، مما يتيح تكوينات شبكة واسعة النطاق.
أنماط الاتصال المتعددة: قادرة على العمل في أنماط الشبكة والنقطة إلى النقطة المتعددة والنقطة إلى النقطة ، مما يوفر المرونة لتطبيقات مختلفة.
البيانات المتزامن IP & المسلسل: يسمح لربط أي جهاز IP العام ، مما يضمن خيارات التكامل متعددة الاستخدامات.
تأخير منخفض: يحافظ على تأخير أقل من 25 ميس ، مما يجعله مناسبًا للتطبيقات الحرجة في الوقت الحقيقي.
أداء RF القوي: يستخدم تقنية FHSS (طيف انتشار تردد الهبوط) بالتزامن مع معايير TD-LTE لتحسين الموثوقية.
التشفير: يدعم تشفير AES 128 / 256 بت لنقل البيانات الآمن.
إدارة واجهة المستخدم على الويب: يمكن التعامل مع التكوين والإدارة والتوبولوجيا في الوقت الحقيقي عبر واجهة ويب سهلة الاستخدام.
ترقية البرمجيات الثابتة: يسمح بتحديث البرمجيات الثابتة المحلية والبعيدة لضمان الحفاظ على تحديث الجهاز.
درجة حرارة التشغيل: مصممة للعمل في نطاق واسع من درجات الحرارة من -40 °C إلى +80 °C
ضئيلة الوزن: وزنها 50 غرامًا فقط وتستهلك 5 واط فقط من طاقة المدخلات ، فهي مثالية لدمجها في منصات صغيرة الوزن.
الاستنتاج
إن FD-6100 هو حل متقدم للاتصالات اللاسلكية عالية الجودة في البيئات الصعبة، وخاصة لعمليات الطائرات بدون طيار والمركبات بدون طيار.
يجعلها مزيج من الميزات القوية والمرونة وانخفاض استهلاك الطاقة خيارًا رائدًا لاحتياجات المراقبة والقياس عن بعد الحديثة.
إذا كان لديك أي أسئلة أو تحتاج إلى مزيد من المعلومات، لا تتردد في السؤال!
مثالية للاستخدام في التغطية واسعة المنطقة ومتعددة الممرات ، التطبيقات المتنقلة مثل الروبوتات
الاتصالات التكتيكية
مركبات برية بدون طيار إرسال الفيديو اللاسلكي
| عامة | ||
| التكنولوجيا | قاعدة MESH على معيار تكنولوجيا TD-LTE اللاسلكية | |
| التشفير | ZUC/SNOW3G/AES ((128) الطبقة الثانية الاختيارية | |
| معدل البيانات | 30Mbps ((الارتباط العلوي والانخفاضي) | |
| النطاق | 10 كم ((من الجو إلى الأرض)) 500 م-3 كم ((NLOS الأرض إلى الأرض)) | |
| السعة | 16 عقدة | |
| الطاقة | 23dBm±2 (2w أو 10w عند الطلب) | |
| التأخير | نقل قفزة واحدة≤30ms | |
| تعديل | QPSK، 16QAM، 64QAM | |
| مضاد لـ (جام) | قفز التردد التلقائي عبر النطاقات | |
| النطاق الترددي | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| استهلاك الطاقة | 5 واط | |
| إدخال الطاقة | DC12V | |
| الحساسية | ||
| 2.4GHz | 20MHZ | -99 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| نطاق التردد | ||
| 2.4Ghz | 2401.5-2481.5 ميگاهرتز | |
| 1.4Ghz | 1427.9-1447.9 ميه هرتز | |
| 800 ميه هرتز | 806-826 ميغاهرتز | |
| المشتركة | ||
| مستوى الكهرباء | 2نطاق الجهد.85 فولت ومتوافق مع مستوى 3 فولت / 3.3 فولت | |
| بيانات التحكم | وضع TTL | |
| معدل البود | 115200bps | |
| وضع الإرسال | وضع التمرير | |
| مستوى الأولوية | أولوية أعلى من منفذ الشبكة عند نقل الإشارة يتم إرسال بيانات المراقبة بأولوية |
|
| ملاحظة:1يتم بث البيانات التي يتم إرسالها واستقبالها في الشبكة بعد نجاح الشبكة، كل عقدة FD-6100 يمكن أن تتلقى البيانات المتسلسلة. 2إذا كنت تريد التمييز بين إرسال واستقبال والتحكم، تحتاج إلى تحديد الشكل بنفسك. |
||
| ميكانيكي | ||
| الحرارة | -40°C~+80°C | |
| الوزن | 50جرام | |
| البعد | 7.8*10.8*2سم | |
| الاستقرار | MTBF≥10000hr | |
| واجهات | ||
| RF | 2 × SMA | |
| إيثيرنيت | 1xإيثيرنت | |
| المشتركة | 1x COMUART | |
| الطاقة | المدخلات المترددة | |
| مؤشر | LED ثلاثي اللون | |
|
