| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-610X |
| الـ MOQ: | 2 |
| السعر: | negotiable |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | تي / تي، خطاب الاعتماد، د / ف |

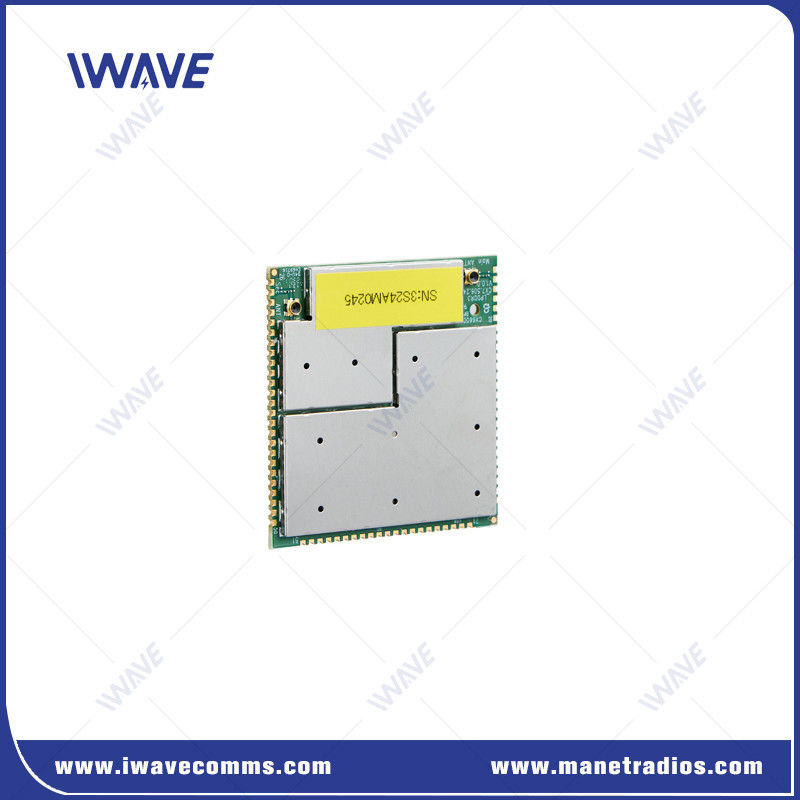

الحل المدمج للسيارات المحمولة اللاسلكية للطائرات بدون طيار BVLOS والأنظمة غير المأهولة
مقدمة
وصلات اتصالات قوية لاسلكية لجميع احتياجات الاتصالات بدون طيار
تتميز شركة IWAVE بأنها في طليعة تطوير الجيل التالي من روابط البيانات التكتيكية العريضة، وتتخصص في حلول الاتصالات اللاسلكية المتقدمة للأنظمة غير المأهولة.أنظمة الاتصالات اللاسلكية المتطورة لدينا، باستخدام تقنية OFDM و MIMO ، توفر نطاقا استثنائيا واستقرار ، مما يجعلها مثالية لمنصات عالية التنقل مثل المركبات الجوية بدون طيار (UAVs) ، المركبات الأرضية بدون طيار (UGVs) ،والسفن السطحية غير المأهولة.
الميزات الرئيسية لحل SoC اللاسلكي
تكنولوجيا شبكة IP: توفر اتصالًا عالي السرعة لشبكات شبكة الطائرات بدون طيار والمركبات ذاتية القيادة والمركبات البحرية المستقلة.
القيادة AT: الحصول على معلومات الميناء التسلسلي عبر IP وتستخدم على نطاق واسع لأسطول UGV ، أسراب UAV.
الشفاء الذاتي: يحتوي على شبكة سائلة تتكيف مع البيئات المتنقلة الديناميكية ، مما يضمن الاتصال المستمر.
قدرة متقدمة على النطاق و NLOS: يوفر نطاق ممتاز وتواصل موثوق به حتى في ظروف غير مرئية (NLOS).
الشبكة القابلة للتوسع: تدعم ما يصل إلى 16 عقدة على شبكة تردد واحدة ، مما يتيح النشر على نطاق واسع.
سعة عالية: يوفر سعة تصل إلى 30Mbps ، مما يضمن نقل بيانات فعال لتطبيقات متطلبة.
عقدة متعددة الاستخدامات: يمكن لكل عقدة أن تكون بمثابة مصدر بيانات ومكرر ، مما يعزز مرونة الشبكة ومرونتها.
شبكة IP شفافة: تسمح بالاتصال السلس لأي جهاز IP عام ، مما يسهل الاندماج مع الأنظمة الحالية.
المواصفات
حل الشبكة اللاسلكية SoC IP للطائرات بدون طيار والطائرات بدون طيار والمركبات بدون طيار والروبوتات
| الإرسال | جهاز اكتساب الصور لوحدة التحكم الرئيسية لاكتساب البيانات وتشفيرها | الكاميرا |
| وحدة التحكم الرئيسية ترسل البيانات المشفرة إلى FD-610X من خلال واجهة USB أو HSIC | الواجهة الفيزيائية USB / HISC ، افتراضية منطقيا في بطاقة الشبكة | |
| FD-610X يرسل بيانات الصورة المشفرة إلى الطرف المتلقي من خلال واجهة الهواء. | ||
| تلقي | تتلقى الطرف المتلقي FD-610X بيانات الصورة المشفرة ثم ترسلها بشكل شفاف إلى وحدة التحكم الرئيسية. | |
| FD-610X يرسل البيانات إلى وحدة التحكم الرئيسية عبر واجهة USB أو HSIC. | الواجهة الفيزيائية USB / HISC ، افتراضية منطقيا في بطاقة الشبكة | |
| بعد أن تتلقى وحدة التحكم الرئيسية البيانات، تقوم بتفكيك الصورة وعرضها. | ||
| حجم الـ PCB | 43.40*45.00*3.00ملم | |
| RF | التكرار | 2.4Ghz: 2401.5-2481.5 ميغاهرتز |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826MHz | ||
| طاقة RF | 25dBm | |
| الحساسية (الوصول) |
2.4Ghz ((24415 قناة) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
الوصول |
| 1.4Ghz ((14379 قناة) 10 ميغاهرتز: 103 ديسيبل أم 5Mhz:-104dBm 3Mhz:-106dBm |
الوصول | |
| 800Mhz ((8160 قناة) 10 ميغاهرتز: 103 ديسيبل أم 5Mhz:-106dBm 3Mhz:-108dBm |
الوصول | |
| واجهة | الـ UAR | 1 |
| COM-UART | 1 | |
| الـ HSIC | USB 2.0 السرعة العالية | |
| الولايات المتحدة | USB 2.0 السرعة العالية | |
| I2C | 1 | |
| الـ GPIO | 6 | |
| JTAG | 1 | |
| الهوائي | 2 |
التطبيق
أجهزة الطيران بدون طيار صغيرة
طائرات بدون طيار
مركبات الـ UGV
تمديد الايثرنات اللاسلكي
تقييم المدى اللاسلكي
NLOS بث الفيديو اللاسلكي
أنظمة التحكم اللاسلكية
|
|
