| الاسم التجاري: | IWAVE |
| رقم الطراز: | اف دي ام-660X |
| الـ MOQ: | 2 |
| السعر: | negotiable |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | تي / تي، خطاب الاعتماد، د / ف |

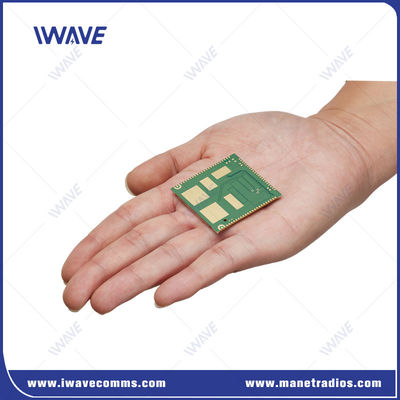

20km UHF Band جهاز بدون طيار ثنائي الاتجاه جهاز بث فيديو بيانات RC Control Link Module
مقدمة
FDM-660X هي وحدة IP PTMP SoC اللاسلكية ، يمكنها نقل البيانات الصوتية والفيديو والبيانات IP في الوقت الحقيقي ، ويمكن لعقدة رئيسية واحدة دعم 32 عقدة عبدة.لديها أداء قوي ضد حجب ومكافحة التداخل مع FHSS، وهي مناسبة جدا للاتصالات المتنقلة في بيئة معقدة. يمكن تطبيقها على الأمن العام، والشرطة المسلحة، ومراقبة الحرائق، والدفاع الجوي المدني، ، EOD روبوت و UGV لإنشاء الوقت الحقيقي والاتصالات السريعة والتنسيق الموحد والقيادة.
مزاياجهاز إرسال فيديو الطائرات بدون طيار(FDM-660X)
|
|
 |
مواصفات الطائرات بدون طيارجهاز بث فيديو
| الإرسال | جهاز اكتساب الصور لوحدة التحكم الرئيسية لاكتساب البيانات وتشفيرها | الكاميرا |
| وحدة التحكم الرئيسية ترسل البيانات المشفرة إلى FD-610X من خلال واجهة USB أو HSIC | الواجهة الفيزيائية USB / HISC ، افتراضية منطقيا في بطاقة الشبكة | |
| FD-610X يرسل بيانات الصورة المشفرة إلى الطرف المتلقي من خلال واجهة الهواء. | ||
| تلقي | تتلقى الطرف المتلقي FD-610X بيانات الصورة المشفرة ثم ترسلها بشكل شفاف إلى وحدة التحكم الرئيسية. | |
| FD-610X يرسل البيانات إلى وحدة التحكم الرئيسية عبر واجهة USB أو HSIC. | الواجهة الفيزيائية USB / HISC ، افتراضية منطقيا في بطاقة الشبكة | |
| بعد أن تتلقى وحدة التحكم الرئيسية البيانات، تقوم بتفكيك الصورة وعرضها. | ||
| حجم الـ PCB | 43.40*45.00*3.00ملم | |
| RF | التكرار | 2.4Ghz: 2401.5-2481.5 ميغاهرتز |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826MHz | ||
| طاقة RF | 25dBm | |
| الحساسية (الوصول) |
2.4Ghz ((24415 قناة) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
الوصول |
| 1.4Ghz ((14379 قناة) 10 ميغاهرتز: 103 ديسيبل أم 5Mhz:-104dBm 3Mhz:-106dBm |
الوصول | |
| 800Mhz ((8160 قناة) 10 ميغاهرتز: 103 ديسيبل أم 5Mhz:-106dBm 3Mhz:-108dBm |
الوصول | |
| واجهة | الـ UAR | 1 |
| COM-UART | 1 | |
| الـ HSIC | USB 2.0 السرعة العالية | |
| الولايات المتحدة | USB 2.0 السرعة العالية | |
| I2C | 1 | |
| الـ GPIO | 6 | |
| JTAG | 1 | |
| الهوائي | 2 |
يوصى بإرسال فيديو الطائرات بدون طيار ((FDM-660X)
TDD OFDM جهاز استقبال لاسلكي مزدوج كامل للفيديو والبيانات Link
ما يصل إلى 30Mbps Iperf Throughput @ قناة 20MHz
يدعم شبكات النقطة إلى النقطة والنقطة إلى متعدد النقاط
رابط بيانات 2 إثنترات و 3 قنوات RS232
الصوت الدخول / الخروج مدعومة من داخل كوديك الصوت
جهاز استقبال لاسلكي بعيد المدى مع طاقة 10W RF
|
|
