| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-780X |
| الـ MOQ: | 2 |
| السعر: | negotiable |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | تي / تي، خطاب الاعتماد، د / ف |
أجهزة الراديو المحددة برمجيًا 100Mbps UHF أجهزة الراديو الشبكة IP للسيارات ذات الطاقة العالية والروبوتات
مقدمة

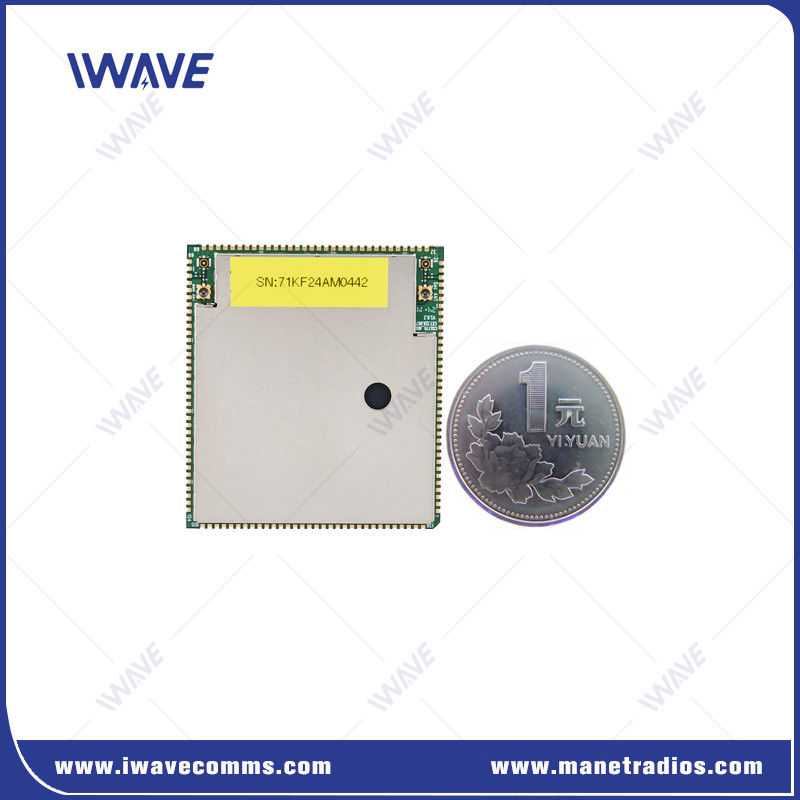

إن FD-780X هو أكثر أنظمة الشبكات المتنقلة المخصصة المتقدمة والقابلة للتوسع والكفاءة (MANET) المتاحة ، والتي يتم تقديمها الآن في عامل شكل وحدة مضمنة محسّنة SWaP.هذه الوحدة تسمح بالاندماج السلس في منتجاتك، ربط الطائرات بدون طيار، UGVs، وأجهزة الاستشعار على شبكة موحدة. مع مكيف الفيديو HD المدمج والكمبيوتر الداخلي، والوحدة المدمجة تقلل من الحاجة إلى إضافية،المعدات الزائدة على منصتك.
مزاياالراديوات المحددة برمجيات الراديوات شبكة IP(FD-780X)
|
|
 |
مواصفات أجهزة الراديو المحددة برمجيًا أجهزة الراديو IP Mesh
|
عناصر الوظيفة |
الوصف |
تفاصيل |
|
بي سي بي |
لوحة واجهة ذات جانب واحد |
نطاق التسامح: 46.58±0.15ملم 52.00±0.15 ملم 2.90±0.10 ملم |
|
RF |
نطاق RF 1 |
1420-1530 ميغاهرتز |
|
نطاق RF 2 |
566-678 ميغاهرتز |
|
|
مستوى الطاقة |
1.4G 23dBm±2 |
|
|
600 ميغا هرتز 23dBm±2 |
||
|
الحساسية (1Mbps) |
1.4G ((14700 قناة) 20 ميغا هرتز -102 ديسيبل 10 ميغا هرتز -100 ديسيبل 5MHz -96dBm |
|
|
600م(6200القناة) 20 ميغا هرتز -102 ديسيبل 10 ميغا هرتز -100 ديسيبل 5MHz -96dBm |
||
|
واجهة |
UART |
3 |
|
الـ HSIC |
USB 2.0 السرعة العالية |
|
|
USB |
USB 2.0 السرعة العالية |
|
|
I2C |
2个 |
|
|
الـ GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
القوة |
VSYS |
3.7 فولت ~ 4.35 فولت,اقترح 4.0 فولت (مدخل) |
|
D1V8A |
1.8 فولت |
|
|
A2V85A |
2.85 فولت |
|
|
VCC_D3V3 |
3.3 فولت الخروج |
|
|
5V_FEM |
إمدادات طاقة رقاقة RF PA ((مدخل) |
|
|
الشبكة |
وضع الشبكة |
الشبكة المخصصة غير المركزية |
|
السعة |
ماكس 32 عقدة |
|
|
الحبل |
دعم طوبولوجيا التوجيه متعددة الحلقات ، تصل إلى 31 حلقة |
|
|
التواصل |
يدعم أوضاع البث الفردي والبث المتعدد والبث. يمكن لأي عقدة استخدام هذه الأوضاع الثلاث للتواصل |
|
|
معدل البيانات |
جميع العقد تتواصل وتشارك في النطاق الترددي العمل، وسرعة الحد الأقصى هو 100Mbps |
|
|
مزامنة الوقت |
مستقل عن الساعة الخارجية، متزامنة ذاتياً |
|
|
تحكم الطاقة |
جميع العقدة تعديل تكييفي قوة الإرسال |
|
|
اندماج الشبكة الفرعية |
دعم تقسيم شبكة واحدة إلى شبكات متعددة |
|
|
سرعة الحركة |
الحد الأقصى للدعم 300 كم/ساعة |
|
|
إعادة الإرسال |
HARQ إعادة الإرسال |
|
|
مكافحة التشنج |
يدعم القفز الديناميكي للترددات داخل ومعبر نطاقات الترددات |
|
|
