| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-780X |
| الـ MOQ: | 2 |
| السعر: | negotiable |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | تي / تي، خطاب الاعتماد، د / ف |

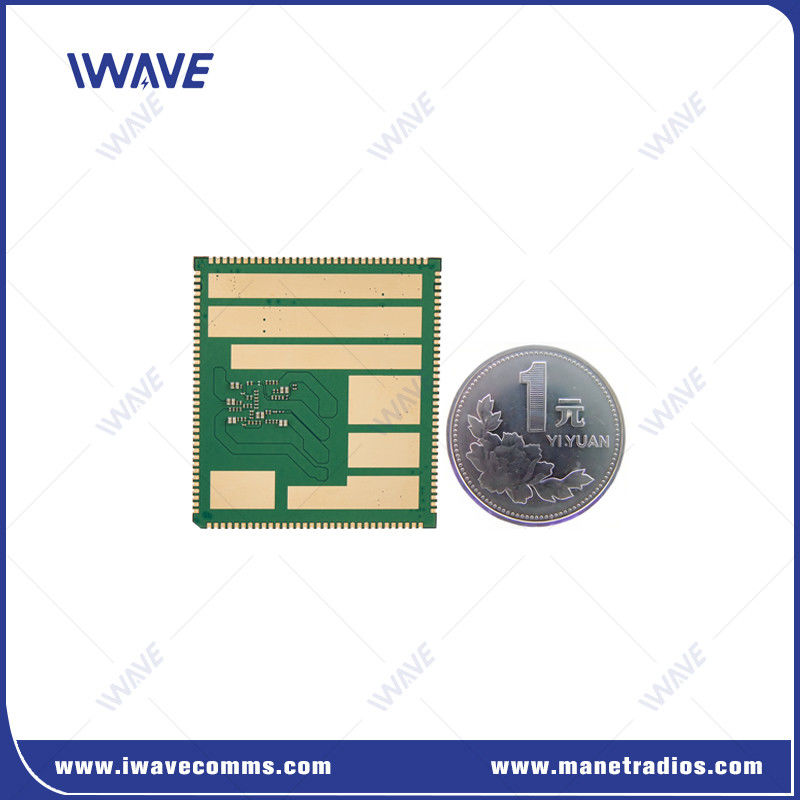

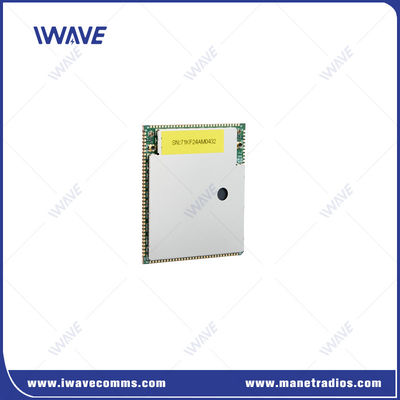

راديو Multi Hops OEM IP Mesh SDR للاتصالات غير المأهولة
مقدمة
FD-780X هو وحدة SDR الأساسية لشبكة MESH غير المركزية المنظمة ذاتياً. تستند هذه الوحدة الأساسية إلى معايير الاتصالات اللاسلكية LTE ، وتعتمد تقنيات رئيسية مثل OFDM و MIMO ،يدعم تخصيصات عرض النطاق الترددي المتعددة.4MHz ، 3MHz ، 5MHz ، 10MHz ، 20MHz ، 40MHz) ، يدعم وضع CA (تجميع الناقل) ، ويستخدم تصميمًا معماريًا مسطحًا للحد من فترة التأخير وتحسين قدرات نقل البيانات بشكل فعال.لديها خصائص مسافة نقل طويلة، وسرعة البيانات الكبيرة ، وقوة مكافحة التداخل. تتبنى الوحدة الأساسية حل رقاقة SOC الناضج مع تكامل عال. مع تقليل الحجم ، فإن هذه الوحدة تتضمن أجهزة SOC.كما أنه يقلل بشكل فعال من استهلاك الطاقة في النظام، تلبية احتياجات الصناعة من مختلف العملاء لتطوير الطائرات بدون طيار، UGV وغيرها من السيناريوهات للاتصالات الموثوقة.
مزاياراديو SDR(FD-780X)
|
|
|
مواصفات راديو SDR
|
عناصر الوظيفة |
الوصف |
تفاصيل |
|
بي سي بي |
لوحة واجهة ذات جانب واحد |
نطاق التسامح: 46.58±0.15ملم 52.00±0.15 ملم 2.90±0.10 ملم |
|
RF |
نطاق RF 1 |
1420-1530 ميغاهرتز |
|
نطاق RF 2 |
566-678 ميغاهرتز |
|
|
مستوى الطاقة |
1.4G 23dBm±2 |
|
|
600 ميغا هرتز 23dBm±2 |
||
|
الحساسية (1Mbps) |
1.4G ((14700 قناة) 20 ميغا هرتز -102 ديسيبل 10 ميغا هرتز -100 ديسيبل 5MHz -96dBm |
|
|
600م(6200القناة) 20 ميغا هرتز -102 ديسيبل 10 ميغا هرتز -100 ديسيبل 5MHz -96dBm |
||
|
واجهة |
UART |
3 |
|
الـ HSIC |
USB 2.0 السرعة العالية |
|
|
USB |
USB 2.0 السرعة العالية |
|
|
I2C |
2个 |
|
|
الـ GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
القوة |
VSYS |
3.7 فولت ~ 4.35 فولت,اقترح 4.0 فولت (مدخل) |
|
D1V8A |
1.8 فولت |
|
|
A2V85A |
2.85 فولت |
|
|
VCC_D3V3 |
3.3 فولت الخروج |
|
|
5V_FEM |
إمدادات طاقة رقاقة RF PA ((مدخل) |
|
|
الشبكة |
وضع الشبكة |
الشبكة المخصصة غير المركزية |
|
السعة |
ماكس 32 عقدة |
|
|
الحبل |
دعم طوبولوجيا التوجيه متعددة الحلقات ، تصل إلى 31 حلقة |
|
|
التواصل |
يدعم أوضاع البث الفردي والبث المتعدد والبث. يمكن لأي عقدة استخدام هذه الأوضاع الثلاث للتواصل |
|
|
معدل البيانات |
جميع العقد تتواصل وتشارك في النطاق الترددي العمل، وسرعة الحد الأقصى هو 100Mbps |
|
|
مزامنة الوقت |
مستقل عن الساعة الخارجية، متزامنة ذاتياً |
|
|
تحكم الطاقة |
جميع العقدة تعديل تكييفي قوة الإرسال |
|
|
اندماج الشبكة الفرعية |
دعم تقسيم شبكة واحدة إلى شبكات متعددة |
|
|
سرعة الحركة |
الحد الأقصى للدعم 300 كم/ساعة |
|
|
إعادة الإرسال |
HARQ إعادة الإرسال |
|
|
مكافحة التشنج |
يدعم القفز الديناميكي للترددات داخل ومعبر نطاقات الترددات |
|
|
