| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-780X |
| الـ MOQ: | 2 |
| السعر: | negotiable |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | تي / تي، خطاب الاعتماد، د / ف |

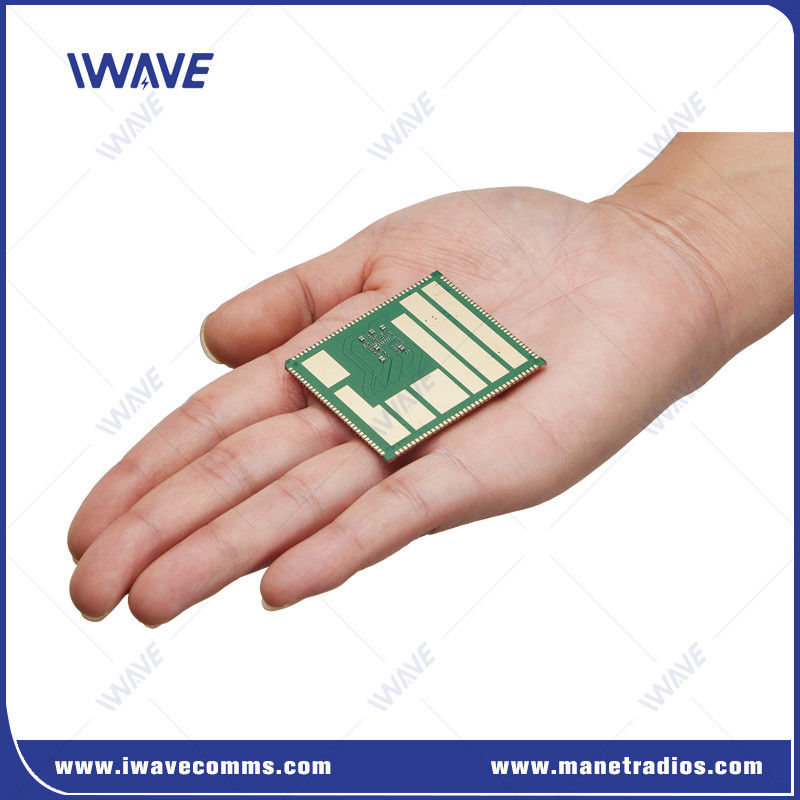

23g 2X2 MIMO النقطة إلى متعدد النقاط مجلس تطوير SOC اللاسلكي
مقدمة
FDM-680X هي لوحة تطوير SOC اللاسلكية 2x2 200MW MIMO IP PtMP المدمجة ، مصممة للاتصالات بعيدة المدى والبعثات الجوية ذات الحجم العالي للبيانات.تكوينات طاقة أعلى، مثل نموذج 10W MIMO، متوفرة أيضا.
يستفيد هذا النظام من بنية FPGA ويدعم قدرات أشكال الموجات المتعددة ، والتشغيل فائق النطاق العريض ، والقفز بالوتيرة عالية السرعة في طبقة النجوم.انها قادرة على نقل كل من البيانات والفيديو عبر نقطة إلى نقطة، نقطة إلى نقطة متعددة، وتكوينات الشبكة من نقطة إلى نقطة متعددة، مما يجعلها مثالية لحلول الاتصالات المرنة والقابلة للتوسع.
52*46*2.9mm حجم يجعله أصغر OEM وحدة الراديو واسعة النطاق والمرشح المثالي لدمج النظام في أنظمة صغيرة بدون طيار للقيام في بيئات صعبة،مثل التفتيش الداخلي للمباني أو الأنفاق.
مزاياSOC اللاسلكي
|
|
 |
مواصفاتSOC اللاسلكي
|
الوظائف |
الوصف |
تفاصيل |
|
حجم الـ PCB |
46.58±0.15 ملم 52.00±0.15 ملم 2.90±0.10 ملم |
|
|
RF |
التكرار |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
مستوى طاقة RF |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
الحساسية |
1Mbps |
1.4Ghz ((14700 نقطة تردد) 20 ميغاهرتز: -102 ديسيبلم 10 ميغاهرتز: -100 ديسيبل 5Mhz: -96dBm |
|
600Mhz ((6200 نقطة تردد) 20Mhz: -102dBm 10 ميغاهرتز: -100 ديسيبل 5 ميغاهرتز: -96 ديسيبل |
||
|
5Mbps |
1.4Ghz ((14700 نقطة تردد) 20 ميغاهرتز: -95 ديسيبل 10 ميغاهرتز: -87 ديسيبل 5Mhz: -85dBm |
|
|
600Mhz ((6200 نقطة تردد) 20 ميغاهرتز: -95 ديسيبل 10 ميغاهرتز: -87 ديسيبل 5 ميغاهرتز: -85 ديسيبل |
||
|
واجهة |
UART |
3 |
|
الـ HSIC |
USB 2.0 السرعة العالية |
|
|
USB |
USB 2.0 السرعة العالية |
|
|
I2C |
2 |
|
|
الـ GPIO |
23 |
|
|
JTAG |
0 |
|
|
الهوائي |
2 |
|
|
القوة |
VSYS |
3.7 فولت ~ 4.35 فولت ((4 فولت مقترح) |
|
D1V8A |
1.8 فولت طاقة الخروج |
|
|
D2V85A |
2.85 فولت الطاقة الخارجة |
|
|
VCC_D3V3 |
3.3 فولت طاقة الخروج |
|
|
5V_FEM |
تشغيل رقاقة RF PA |
|
|
العقدة السيدة-العبدة |
تكوين العقدة المركزية |
يمكن تكوين أي عقدة في الشبكة كعقدة رئيسية. |
|
معدل البيانات |
جميع العقد تتشارك معدل بيانات قدرة نظام الاتصال الصاعد والانخفاض |
|
|
السعة |
يدعم عدد عقد الشبكة N≥2 و 64 عقدة خدمة أو 63 عقدة حالة IDLE. |
|
|
طريقة الاتصال |
يمكن تكوين أي عقدة في الشبكة كعقدة رئيسية. |
|
|
جميع العقد تتشارك معدل بيانات قدرة نظام الاتصال الصاعد والانخفاض |
||
|
الوصول |
دعم عقدة عبيد متعددة للوصول إلى الشبكة في نفس الوقت. |
|
|
معدل البيانات |
جميع العقد العبيد والعقد الرئيسية تشارك العمل عرض النطاق الترددي في اتجاه واحد. متزامن في المداخل العليا والأسفل (20Mhz ، لا يقل عن 100Mbps) |
|
|
حالة الاتصال |
جميع العقد في الشبكة تبقى متصلة في جميع الأوقات |
|
|
تحكم الطاقة |
إضافة طاقة إرسال |
|
|
إبدأ |
كل من العقدة الرئيسية والعقدة العبدة تدعم المحددات المسبقة |
|
|
الطاقة الثابتة |
تكوين الطاقة الثابتة ((تعديل العقدة الرئيسية فقط) |
|
|
التردد الثابت |
تكوين تردد القفل |
|
|
|
