| الاسم التجاري: | IWAVE |
| رقم الطراز: | FD-680X |
| الـ MOQ: | 2 |
| السعر: | negotiable |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | تي / تي، خطاب الاعتماد، د / ف |

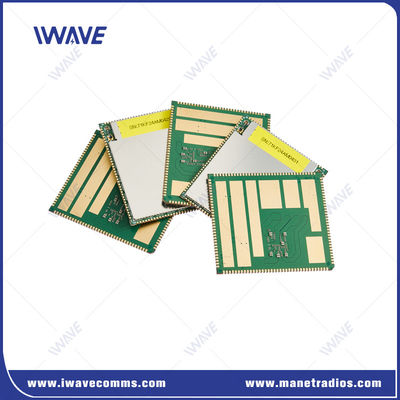

جهاز استقبال بيانات الفيديو والقياس عن بعد للأنظمة بدون طيار
مقدمة
تم بناء أنظمة FDM-680X غير المأهولة على بنية FPGA 2.0 المتقدمة ، وتتضمن تقنيات متعدد أشكال الموجات والبطاقة العريضة للغاية وتقنيات قفز التردد عالية السرعة.يحتوي على إمكانات الاستقبال المزدوج والإرسال المزدوج، والتي تحسن إلى حد كبير من نطاق وموثوقية نقل البيانات. هذا النظام يضمن اتصال لاسلكي قوي لكل من المركبات المتنقلة والمنصات غير المأهولة،توفير الاتصال دون انقطاع حتى أثناء المناورات عالية السرعة تصل إلى 300 كم / ساعة.

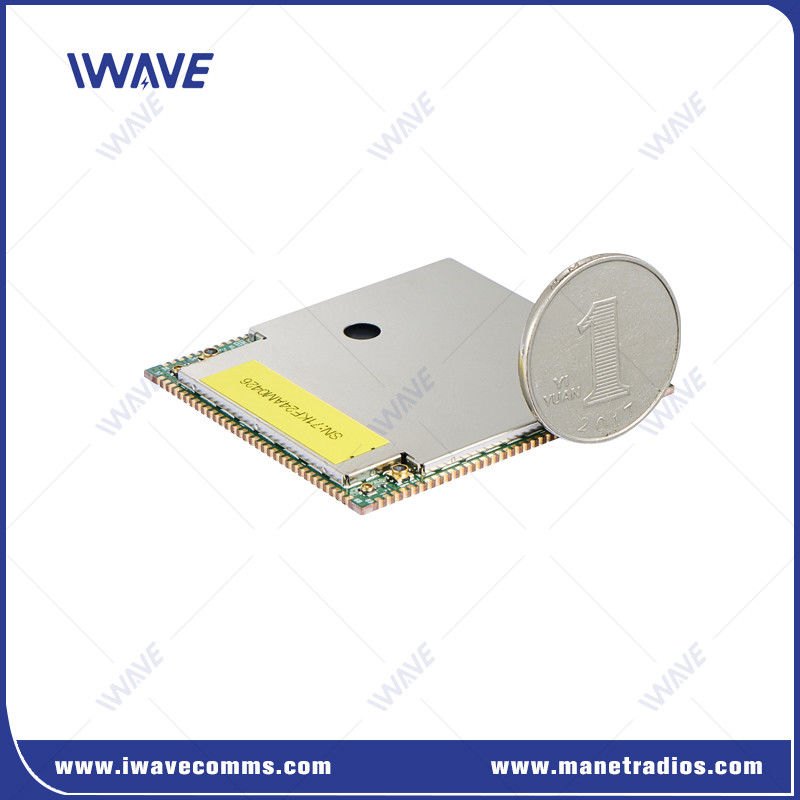

52*46*2.9mm حجم يجعله أصغر OEM وحدة الراديو واسعة النطاق والمرشح المثالي لدمج النظام في أنظمة صغيرة بدون طيار للقيام في بيئات صعبة،مثل التفتيش الداخلي للمباني أو الأنفاق.
مزاياالأنظمة غير المأهولة
|
الخصائص اللاسلكية |
السلامة | خصائص ناقل الحركة | خصائص الطبقة الفيزيائية |
|
|
|
|
التطبيق
المركبات الجوية بدون طيار (UAVs)
المركبات الأرضية غير المأهولة
سفن سطحية مستقلة (ASVs)
إدارة أسطول الروبوتات
شبكات الاستجابة للطوارئ
الشبكات التكتيكية العسكرية
مدينة ذكية
فرق متصلة في البيئات النائية
إنترنت الأشياء الصناعي (IIoT)
الاتصالات من المركبة إلى كل شيء (V2X)
طائرات بدون طيار تتجول
مواصفاتSOC اللاسلكي
|
الوظائف |
الوصف |
تفاصيل |
|
حجم الـ PCB |
46.58±0.15 ملم 52.00±0.15 ملم 2.90±0.10 ملم |
|
|
RF |
التكرار |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
مستوى طاقة RF |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
الحساسية |
1Mbps |
1.4Ghz ((14700 نقطة تردد) 20 ميغاهرتز: -102 ديسيبلم 10 ميغاهرتز: -100 ديسيبل 5Mhz: -96dBm |
|
600Mhz ((6200 نقطة تردد) 20Mhz: -102dBm 10 ميغاهرتز: -100 ديسيبل 5 ميغاهرتز: -96 ديسيبل |
||
|
5Mbps |
1.4Ghz ((14700 نقطة تردد) 20 ميغاهرتز: -95 ديسيبل 10 ميغاهرتز: -87 ديسيبل 5Mhz: -85dBm |
|
|
600Mhz ((6200 نقطة تردد) 20 ميغاهرتز: -95 ديسيبل 10 ميغاهرتز: -87 ديسيبل 5 ميغاهرتز: -85 ديسيبل |
||
|
واجهة |
UART |
3 |
|
الـ HSIC |
USB 2.0 السرعة العالية |
|
|
USB |
USB 2.0 السرعة العالية |
|
|
I2C |
2 |
|
|
الـ GPIO |
23 |
|
|
JTAG |
0 |
|
|
الهوائي |
2 |
|
|
القوة |
VSYS |
3.7 فولت ~ 4.35 فولت ((4 فولت مقترح) |
|
D1V8A |
1.8 فولت طاقة الخروج |
|
|
D2V85A |
2.85 فولت الطاقة الخارجة |
|
|
VCC_D3V3 |
3.3 فولت طاقة الخروج |
|
|
5V_FEM |
تشغيل رقاقة RF PA |
|
|
العقدة السيدة-العبدة |
تكوين العقدة المركزية |
يمكن تكوين أي عقدة في الشبكة كعقدة رئيسية. |
|
معدل البيانات |
جميع العقد تتشارك معدل بيانات قدرة نظام الاتصال الصاعد والانخفاض |
|
|
السعة |
يدعم عدد عقد الشبكة N≥2 و 64 عقدة خدمة أو 63 عقدة حالة IDLE. |
|
|
طريقة الاتصال |
يمكن تكوين أي عقدة في الشبكة كعقدة رئيسية. |
|
|
جميع العقد تتشارك معدل بيانات قدرة نظام الاتصال الصاعد والانخفاض |
||
|
الوصول |
دعم عقدة عبيد متعددة للوصول إلى الشبكة في نفس الوقت. |
|
|
معدل البيانات |
جميع العقد العبيد والعقد الرئيسية تشارك العمل عرض النطاق الترددي في اتجاه واحد. متزامن في المداخل العليا والأسفل (20Mhz ، لا يقل عن 100Mbps) |
|
|
حالة الاتصال |
جميع العقد في الشبكة تبقى متصلة في جميع الأوقات |
|
|
تحكم الطاقة |
إضافة طاقة إرسال |
|
|
إبدأ |
كل من العقدة الرئيسية والعقدة العبدة تدعم المحددات المسبقة |
|
|
الطاقة الثابتة |
تكوين الطاقة الثابتة ((تعديل العقدة الرئيسية فقط) |
|
|
التردد الثابت |
تكوين تردد القفل |
|
|
|
