| الاسم التجاري: | IWAVE |
| رقم الطراز: | فيم-2450 |
| الـ MOQ: | 2 وحدة |
| السعر: | negotiable |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي |

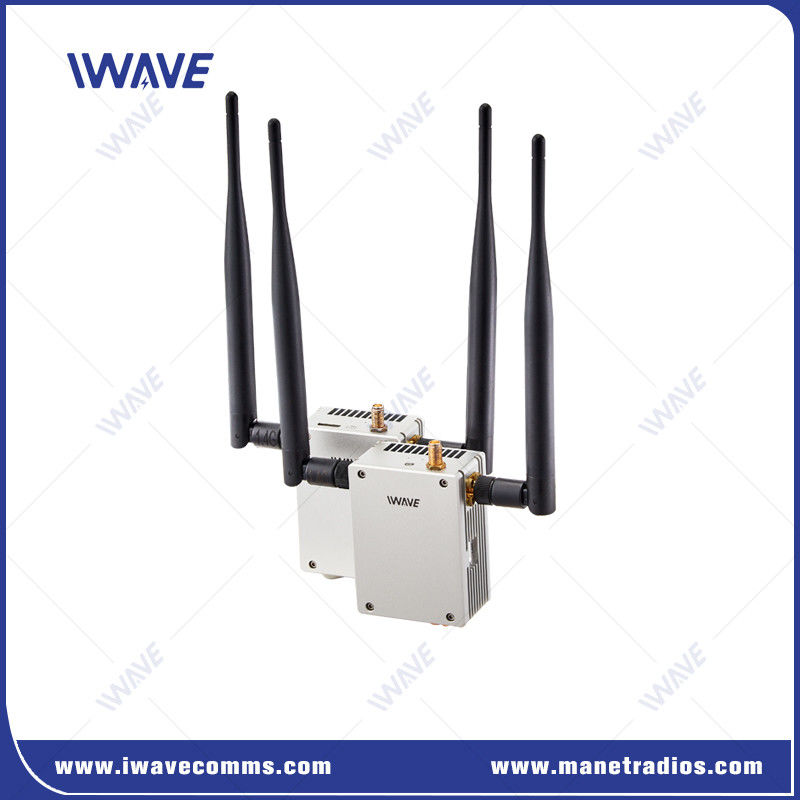

50 كيلومتر طائرات بدون طيار SDI و HDMI الفيديو و بيانات ثنائية الاتجاه الراديو الروابط
مقدمة
جهاز الاستقبال المصغر FIM-2450 هو جهاز اتصال لاسلكي TDD-COFDM تم تصميمه حديثًا استنادًا إلى المعيار العسكري للطائرات بدون طيار. يدعم 2.3/2.4/2.5Ghz قابل للتعديل بواسطة البرنامج. مع واجهة HDMI ، يحتوي جهاز الاستقبال على إشارة من HDMI.واجهة إيثيرنت و منفذ سلسلة واحد النظام يوفر أداءً متفوقًا في الفيديو عالي الجودة لمسافة 50 كم، إثنترات ونقل البيانات ثنائي الاتجاه مع تأخير 50ms.
نظام IFLY FIM-2450 للاتصال بالفيديو الجوي هو حل شامل لنقل الفيديو من الجو الذي يوفر مراقبة في الوقت الحقيقي تعزز إنفاذ القانون.عمليات الطوارئ والبنية التحتية الحيويةوهي تتكون من مجموعة متكاملة من أجهزة الإرسال والإستقبال والهوائيات التي تلتقط فيديو عالية الوضوح في الوقت الحقيقي من الطائرات بدون طيار.طائرات الهليكوبتر والطائرات الأخرى للعرض في مراكز القيادة، وحدات متنقلة وأنظمة إدارة الفيديو.
الخصائص الرئيسية
|  |
التطبيق
يضيف FIM-2450, الذي تم نشره من قبل وكالات إنفاذ القانون, طبقة إضافية من السلامة والأمن إلى البعثات التي يتم تنفيذها على الأرض.يمكن أن تلعب دوراً أساسياً في المراقبة، عمليات التقييم والنشر.إنها أداة حاسمة لتحسين الوعي بالوضع من خلال إعطاء أولئك على الأرض صورة واضحة وموثوقة لما يتم التقاطه من الوحدات الجوية.
المواصفات
| 800 ميغاهرتز | 806~826 ميغاهرتز | |
| التكرار | 1.4Ghz | 1430 إلى 1444 ميغاهرتز |
| عرض النطاق | 4/8MHz | |
| طاقة RF | 2W | |
| نطاق الإرسال | 50 كيلومتر | |
| معدل الإرسال | 1.5/3/6Mbps (تدفق رمز الفيديو والبيانات المتسلسلة) أفضل تدفق فيديو: 2.5Mbps | |
| معدل البود | 115200 ((يمكن تعديلها بواسطة البرمجيات) | |
| حساسية Rx | -102dBm@4Mhz/-97@8Mhz | |
| خوارزمية تحمل الأخطاء اللاسلكية | تصحيح الخطأ FEC المتقدمة للقطاع الأساسي اللاسلكي / تصحيح خطأ الكوديك الفيديو الفائق | |
| تأخير الفيديو | تأخير للتشفير + الإرسال + فك التشفير 720P60 <40 ms 1080P30 <60ms | |
| وقت إعادة بناء الرابط | < 1s | |
| تعديل | ربط الصعود QPSK/ربط الهبوط QPSK | |
| تنسيق ضغط الفيديو | (إتش)264 | |
| مساحة لون الفيديو | 4:2:0 (الخيار 4:2(٢) | |
| التشفير | AES128 | |
| وقت البدء | 25s | |
| القوة | DC-12V (1018V) | |
| واجهة | الواجهات على Tx و Rx هي نفسها 1مدخلات/مخرجات الفيديو: ميني HDMI*1، SMAX1 ((SDI، Ethernet) 2طاقة الدخول*1 3واجهة الهوائي: 4. SMA*2 5المسلسل*2: (± 13V ((RS232)) 6شبكة LAN: 100Mbps x 1 | |
| المؤشرات | 1. القوة 2مؤشر العمل Tx و Rx 3مؤشر عمل الايثرنت | |
| استهلاك الطاقة | Tx: 17W ((ماكس) / Rx: 6W | |
| الحرارة | العمل: -40 ~ + 85 °Cالتخزين: -55 ~ + 100 °C | |
| البعد | Tx/Rx: 73.8 × 54 × 31 مم | |
| الوزن | Tx/Rx: 160 غرام | |
| تصميم الحاوية المعدنية | تكنولوجيا CNC | |
| قشرة مزدوجة من سبيكة الألومنيوم | ||
| طائرات التشطيب الموصلة | ||
قائمة الحزم
|
|
