| الاسم التجاري: | IWAVE |
| رقم الطراز: | اف دي ام-6600 |
| الـ MOQ: | 2 قطعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | T/T |
النموذج:FDM-6600

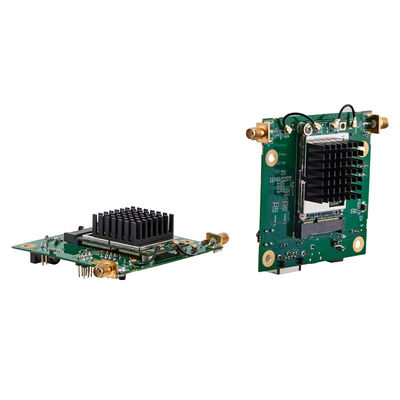

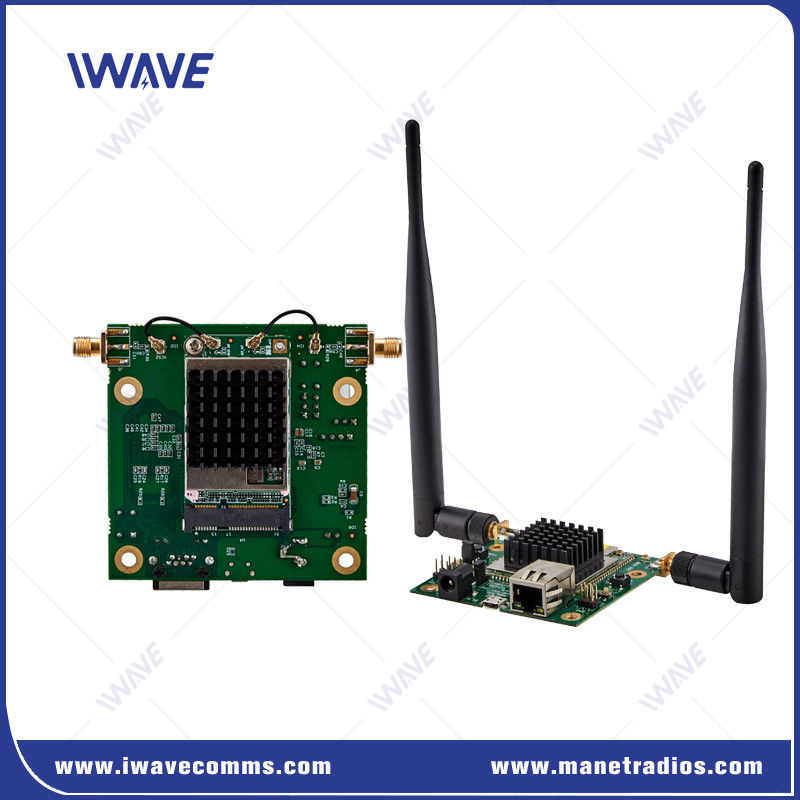

وحدة نقل بيانات الفيديو اللاسلكية واسعة النطاق 15 كم
مقدمة
الـFDM-6600 وحدة نقل بيانات الفيديو اللاسلكية واسعة النطاق 15km LOSهو جهاز اتصالات متطور مصمم لتلبية المتطلبات العالية للبيئات الصناعية الحديثة. ويوفر اتصالًا سلسًا وقويًا لنقل البيانات والفيديو في الوقت الحقيقي،دعم بروتوكولات شبكة لاسلكية متعددة لتبادل بيانات موثوق بكفاءة.
البروتوكولات المدعومة
تدعم الوحدة مجموعة شاملة من البروتوكولات ، مما يضمن التوافق مع البنية التحتية للشبكة الحالية:
TCP/IP: الاتصالات الشبكة القياسية.
UDP: تسليم بيانات أسرع بدون اتصال.
DHCP: تخصيص عنوان IP ديناميكي.
الـ DNS: قرار اسم النطاق.
HTTP/HTTPS: الوصول الآمن إلى الويب
الخصائص الرئيسية
التشفير:AES 128 بتتشفير لنقل البيانات عن بعد آمن
البروتوكولات المدعومة:TCP/IP، UDP، DHCP، DNS، HTTP، HTTPS، مما يسهل البروتوكولات اللاسلكية الشبكة متعددة الاستخدامات.
الشهادات:متوافقة معالحد الأدنى للوظائفوالمواصفاتمعايير، وضمان السلامة والموثوقية.
إمدادات الطاقة:يعمل على5VDCإمدادات الطاقة لتحقيق أداء ثابت
نوع الهوائي:الخصائصرابط SMA الخارجيلتحسين الاتصال.
التطبيقات
المراقبة والأمن:
تستخدم على نطاق واسع في أنظمة الأمن لمراقبة المناطق الكبيرة مثل مراكز المدن والحدائق الصناعية والمطارات والحدود. يمكن للكاميرات المتعددة إرسال تغذية فيديو مباشرة إلى غرفة التحكم المركزية,تعزيز الوعي بالوضع وقدرات الاستجابة.
البث والتغطية:
في صناعة الإذاعة، تسمح الأنظمة اللاسلكية النقطة إلى النقطة المتعددة بنقل الفيديو المباشر من مواقع مختلفة في الأحداث (على سبيل المثال، الملاعب الرياضية، الحفلات الموسيقية،أو المؤتمرات) إلى استوديو الإنتاج أو شاحنة البث، مما يسهل التغطية في الوقت الحقيقي والإنتاج.
الاستجابة للطوارئ:
خلال الكوارث الطبيعية، الحوادث، أو حالات الطوارئ الأخرى، يمكن للمستجيبين الأوائل الاستفادة من بث الفيديو اللاسلكي لمشاركة تغذية الفيديو في الوقت الحقيقي من الطائرات بدون طيار، كاميرات الجسم،أو كاميرات مثبتة على المركبات مع مراكز قيادة، مما يساعد على اتخاذ القرارات والتنسيق بشكل أسرع.
إذا كنت بحاجة إلى تفاصيل إضافية أو معلومات محددة، لا تتردد في السؤال!
المواصفات
| عامة | ||
| التكنولوجيا | اللاسلكية القائمة على معايير تكنولوجيا TD-LTE | |
| التشفير | ZUC/SNOW3G/AES ((128) الطبقة الثانية الاختيارية | |
| معدل البيانات | 30Mbps ((الارتباط العلوي والانخفاضي) | |
| النطاق | 10km-15km ((الطيران إلى الأرض)) 500m-3km ((NLOS الأرض إلى الأرض)) | |
| السعة | طوبولوجيا النجوم، نقطة إلى 17-بنت | |
| الطاقة | 25dBm (2w أو 10w عند الطلب) | |
| التأخير | نقل قفزة واحدة≤30ms | |
| تعديل | QPSK، 16QAM، 64QAM | |
| مضاد لـ (جام) | قفز التردد التلقائي عبر النطاقات | |
| النطاق الترددي | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| استهلاك الطاقة | 5 واط | |
| إدخال الطاقة | DC5V | |
| الحساسية | ||
| 2.4GHz | 20MHZ | -99 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| 800 ميغاهرتز | 20MHZ | -100 ديسيبل |
| 10MHZ | -103 ديسيبل | |
| 5MHZ | - 104 ديسيبل | |
| 3MHZ | - 106 ديسيبل | |
| نطاق التردد | ||
| 2.4Ghz | 2401.5-2481.5 ميگاهرتز | |
| 1.4Ghz | 1427.9-1467.9 ميغاهرتز | |
| 800 ميه هرتز | 806-826 ميغاهرتز | |
| المشتركة | ||
| مستوى الكهرباء | 2نطاق الجهد.85 فولت ومتوافق مع مستوى 3 فولت / 3.3 فولت | |
| بيانات التحكم | وضع TTL | |
| معدل البود | 115200bps | |
| وضع الإرسال | وضع التمرير | |
| مستوى الأولوية | أولوية أعلى من منفذ الشبكة عندما يتم نقل الإشارة ، سيتم نقل بيانات التحكم بأولوية | |
| ملاحظة:1يتم بث البيانات التي يتم إرسالها واستقبالها في الشبكة بعد الشبكة الناجحة ، يمكن لكل عقدة FDM-6600 استقبال البيانات المتسلسلة. 2إذا كنت ترغب في التمييز بين إرسال واستقبال والتحكم، تحتاج إلى تحديد تنسيق نفسك |
||
| واجهات | ||
| RF | 2 × SMA | |
| إيثيرنيت | 1xإيثيرنت | |
| المشتركة | 1x COMUART | |
| الطاقة | المدخلات المترددة | |
| مؤشر | LED ثلاثي اللون | |
| ميكانيكي | ||
| الحرارة | -40°C~+80°C | |
| الوزن | 50جرام | |
| البعد | 7.8*10.8*2سم | |
| الاستقرار | MTBF≥10000hr | |
